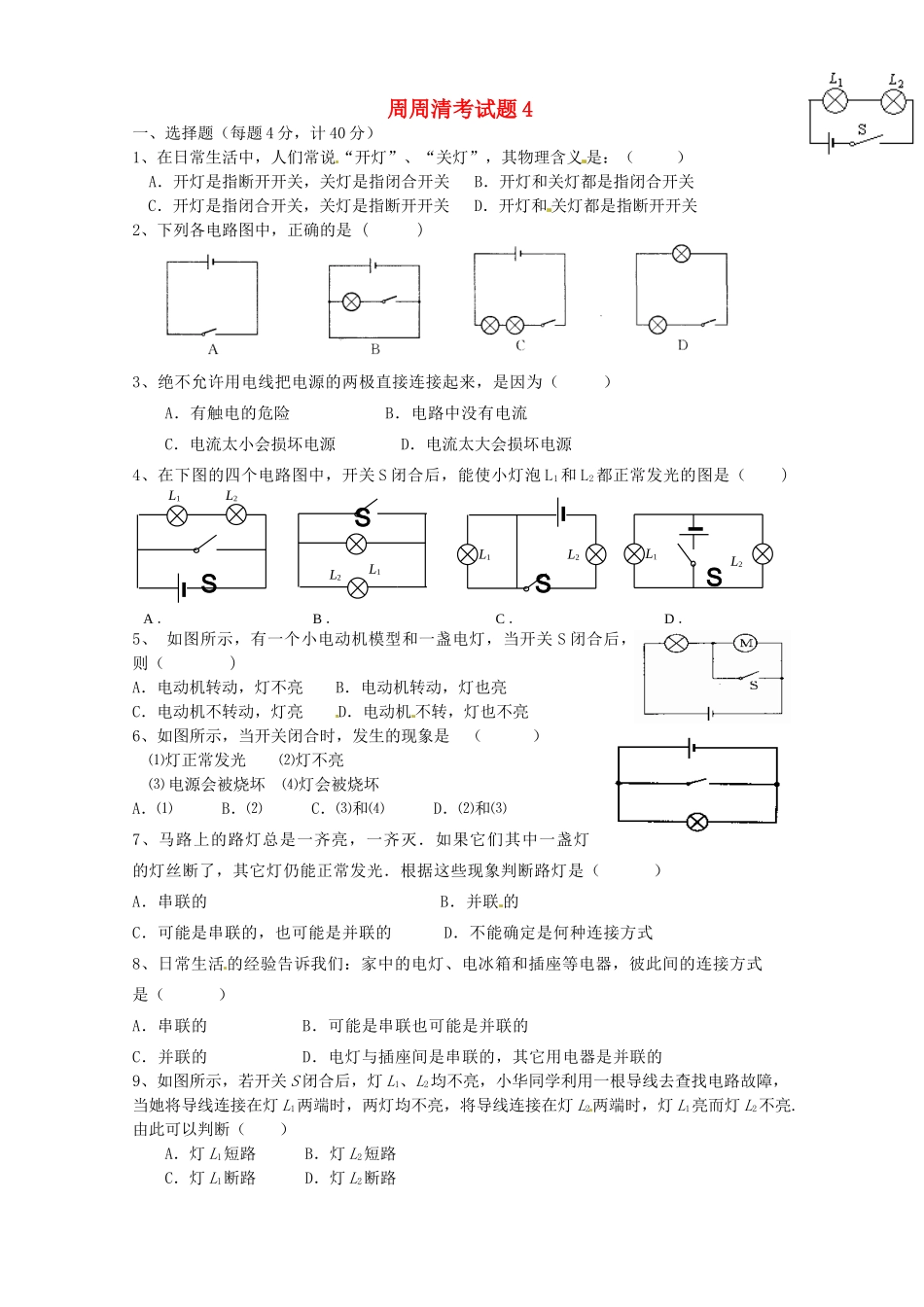

周周清考试题4一、选择题（每题4分，计40分）1、在日常生活中，人们常说“开灯”、“关灯”，其物理含义是：（）A．开灯是指断开开关，关灯是指闭合开关B．开灯和关灯都是指闭合开关C．开灯是指闭合开关，关灯是指断开开关D．开灯和关灯都是指断开开关2、下列各电路图中，正确的是()3、绝不允许用电线把电源的两极直接连接起来，是因为（）A．有触电的危险B．电路中没有电流C．电流太小会损坏电源D．电流太大会损坏电源4、在下图的四个电路图中，开关S闭合后，能使小灯泡L1和L2都正常发光的图是（)5、如图所示，有一个小电动机模型和一盏电灯，当开关S闭合后，则（)A．电动机转动，灯不亮B．电动机转动，灯也亮C．电动机不转动，灯亮D．电动机不转，灯也不亮6、如图所示，当开关闭合时，发生的现象是（）⑴灯正常发光⑵灯不亮⑶电源会被烧坏⑷灯会被烧坏A．⑴B．⑵C．⑶和⑷D．⑵和⑶7、马路上的路灯总是一齐亮，一齐灭．如果它们其中一盏灯的灯丝断了，其它灯仍能正常发光．根据这些现象判断路灯是（）A．串联的B．并联的C．可能是串联的，也可能是并联的D．不能确定是何种连接方式8、日常生活的经验告诉我们：家中的电灯、电冰箱和插座等电器，彼此间的连接方式是（）A．串联的B．可能是串联也可能是并联的C．并联的D．电灯与插座间是串联的，其它用电器是并联的9、如图所示，若开关S闭合后，灯L1、L2均不亮，小华同学利用一根导线去查找电路故障，当她将导线连接在灯L1两端时，两灯均不亮，将导线连接在灯L2两端时，灯L1亮而灯L2不亮.由此可以判断（）A．灯L1短路B．灯L2短路C．灯L1断路D．灯L2断路L1L2SL1L2SL1L2SL1L2SA．B．C．D．图-15SL1L2ab10、小明准备在前后门安装两只声音不同的电铃，希望能从铃声分辨出是前门来客还是后门来人，设计的电路图正确的是()二、填空题（每空1分，计30分）11．不论电路是简单的还是复杂的，组成电路总离不开四种元件．在电路中提供电能的是，消耗电能的是，输送电能的是，控制电能输送的是．12．干电池和蓄电池都是利用化学变化来供电的．从能量转化角度，它们工作时把能转化为能，蓄电池充电时把能转化为能．13．连接电路时，要按照一定顺序进行．例如，可以从电池的正极开始，依次连接用电器、开关等，最后连到电池的负极．连接过程中，开关应该是的，这样可防止电路接错，使电源因过大而烧毁．14．串联电路中，如果其中有一只灯泡坏了，其他灯泡______正常工作；并联电路中，如果其中有一只灯泡坏了，其他灯泡_______正常工作。15．电流用符号表示。电流的国际单位是，用符号表示。测量电路中电流大小的仪器是。16．家用日光灯的电流为150mA，合A。17．如图-15所示的电路，开关S闭合后，电路将是(选填“通路”、“断路”或“短路”)。要使两灯串联，只要拆除导线（选填“a”或“b”）即可。18．如图-16所示，如果闭合开关S1与S2、断开S3，则灯L1、L2是联；如果闭合开关S3，断开S1、S2，则灯L1、L2是联。19．一般情况下，马路上的路灯是联的；树上悬挂的一串小彩灯是联的。家庭电路中的电冰箱、电视机、电灯等用电器的连接方式是_____联；开关和被控制的用电器是____联；教室里的各盏照明灯之间是____联的；电动机工作时，电能转化为能，家用电器中应用了电动机的有等(填一种家用电器)。20．如图是一把既能吹冷风又能吹热风的电吹风简化电路图，图中A是吹风机，B是电热丝。将插头插入插座，当开关S1、S2同时闭合，电吹风吹出的是________风；若只闭合开关S1，电吹风吹出的是________风。图-16S3S2S1图-20三、作图题（每图6分，计30分）21、如图所示，根据电路图，连接实物。22、根据电路图连接实物图，并在实物图上标出电路中的电流方向。23、根据实物图，在下边方框中画出相应的电路图（1）（2）（3）L1L2L1L2L1L2SL1L2S
