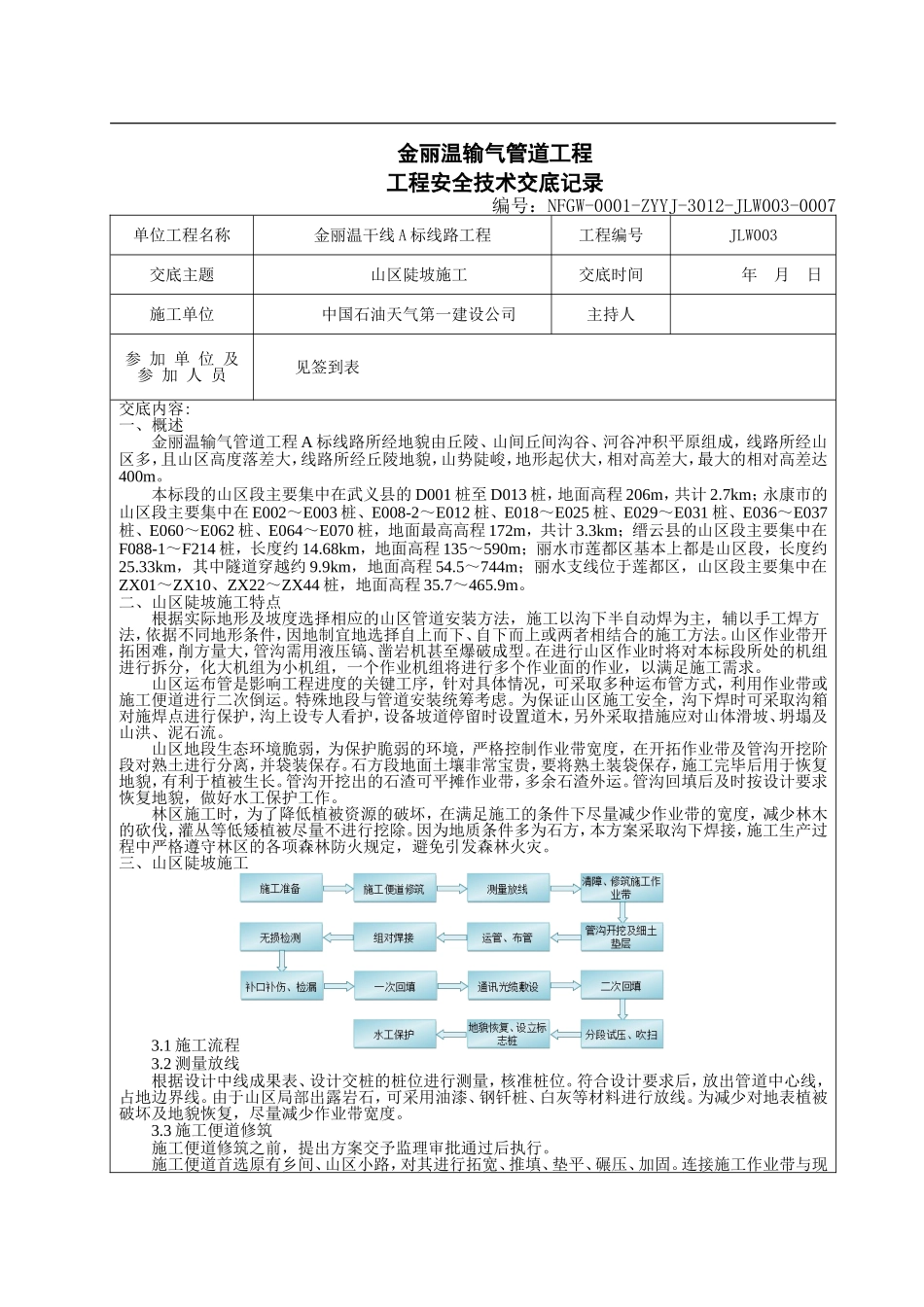

金丽温输气管道工程工程安全技术交底记录编号：NFGW-0001-ZYYJ-3012-JLW003-0007单位工程名称金丽温干线A标线路工程工程编号JLW003交底主题山区陡坡施工交底时间年月日施工单位中国石油天气第一建设公司主持人参加单位及参加人员见签到表交底内容:一、概述金丽温输气管道工程A标线路所经地貌由丘陵、山间丘间沟谷、河谷冲积平原组成，线路所经山区多，且山区高度落差大，线路所经丘陵地貌，山势陡峻，地形起伏大，相对高差大，最大的相对高差达400m。本标段的山区段主要集中在武义县的D001桩至D013桩，地面高程206m，共计2.7km；永康市的山区段主要集中在E002～E003桩、E008-2～E012桩、E018～E025桩、E029～E031桩、E036～E037桩、E060～E062桩、E064～E070桩，地面最高高程172m，共计3.3km；缙云县的山区段主要集中在F088-1～F214桩，长度约14.68km，地面高程135～590m；丽水市莲都区基本上都是山区段，长度约25.33km，其中隧道穿越约9.9km，地面高程54.5～744m；丽水支线位于莲都区，山区段主要集中在ZX01～ZX10、ZX22～ZX44桩，地面高程35.7～465.9m。二、山区陡坡施工特点根据实际地形及坡度选择相应的山区管道安装方法，施工以沟下半自动焊为主，辅以手工焊方法，依据不同地形条件，因地制宜地选择自上而下、自下而上或两者相结合的施工方法。山区作业带开拓困难，削方量大，管沟需用液压镐、凿岩机甚至爆破成型。在进行山区作业时将对本标段所处的机组进行拆分，化大机组为小机组，一个作业机组将进行多个作业面的作业，以满足施工需求。山区运布管是影响工程进度的关键工序，针对具体情况，可采取多种运布管方式，利用作业带或施工便道进行二次倒运。特殊地段与管道安装统筹考虑。为保证山区施工安全，沟下焊时可采取沟箱对施焊点进行保护，沟上设专人看护，设备坡道停留时设置道木，另外采取措施应对山体滑坡、坍塌及山洪、泥石流。山区地段生态环境脆弱，为保护脆弱的环境，严格控制作业带宽度，在开拓作业带及管沟开挖阶段对熟土进行分离，并袋装保存。石方段地面土壤非常宝贵，要将熟土装袋保存，施工完毕后用于恢复地貌，有利于植被生长。管沟开挖出的石渣可平摊作业带，多余石渣外运。管沟回填后及时按设计要求恢复地貌，做好水工保护工作。林区施工时，为了降低植被资源的破坏，在满足施工的条件下尽量减少作业带的宽度，减少林木的砍伐，灌丛等低矮植被尽量不进行挖除。因为地质条件多为石方，本方案采取沟下焊接，施工生产过程中严格遵守林区的各项森林防火规定，避免引发森林火灾。三、山区陡坡施工3.1施工流程3.2测量放线根据设计中线成果表、设计交桩的桩位进行测量，核准桩位。符合设计要求后，放出管道中心线，占地边界线。由于山区局部出露岩石，可采用油漆、钢钎桩、白灰等材料进行放线。为减少对地表植被破坏及地貌恢复，尽量减少作业带宽度。3.3施工便道修筑施工便道修筑之前，提出方案交予监理审批通过后执行。施工便道首选原有乡间、山区小路，对其进行拓宽、推填、垫平、碾压、加固。连接施工作业带与现有运输道路匝道的修筑平缓接通。修筑施工便道时注意环境的保护，尽量减少水土流失，按挖方填方统筹考虑.施工便道修筑平坦并具有足够的承压强度，能保证施工车辆、设备的行驶安全。施工便道范围内障碍物用爆破、机械（包括单斗、推土机）或人工的方法进行清除、平整。对施工便道带附近有可能危及施工作业安全的滑坡、崩塌、岩堆等彻底清除或采取有效防护措施。施工便道一般转弯半径不小于18m，纵向坡度不大于15°，当大于15°时，采用修盘山道或沿管道中心线修“Z”字形道路的方式减缓坡度，以满足钢管设备的运输要求。当便道长度超过2km时，每300～600m设一处会车场地。施工便道在林间修筑时应尽量避免对周围林木的破坏，尽量减少对周围林木的砍伐。石方段地面土壤非常宝贵，修筑施工便道时将熟土剥离，根据现场情况采取装袋保存的方法或集中堆放在作业带靠外一侧。3.4作业带拓展特别注意作业带的宽度为16m，超出部分由机组自行承担。对于16m作业带施工困难的山区陡坡地段，可考虑利用施工便道以加宽作业带。施工作业带设备行走侧修在与施工便道连...
