九年级物理上册 第十一章探究简单电路测试卷 沪粤版试卷VIP免费

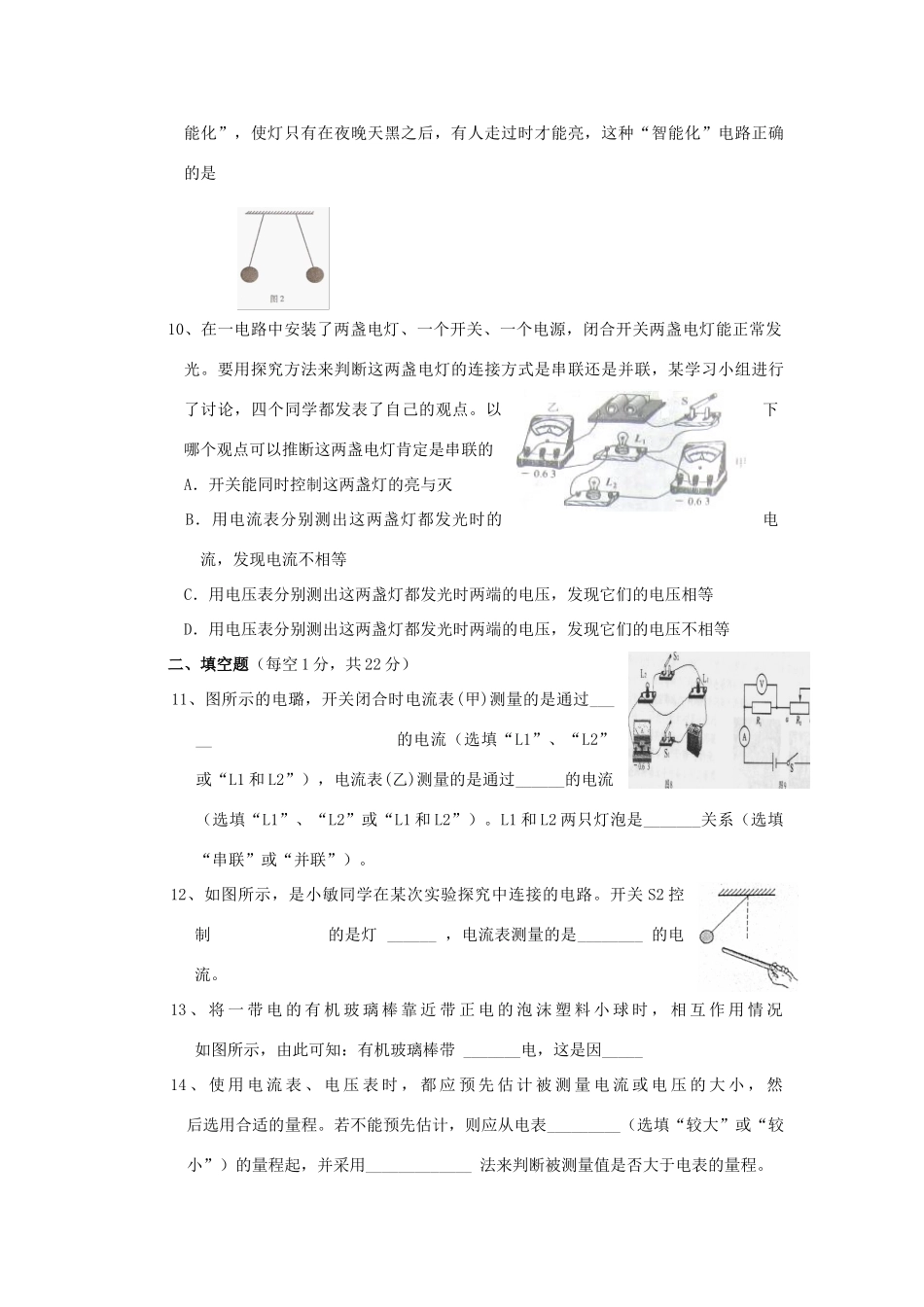

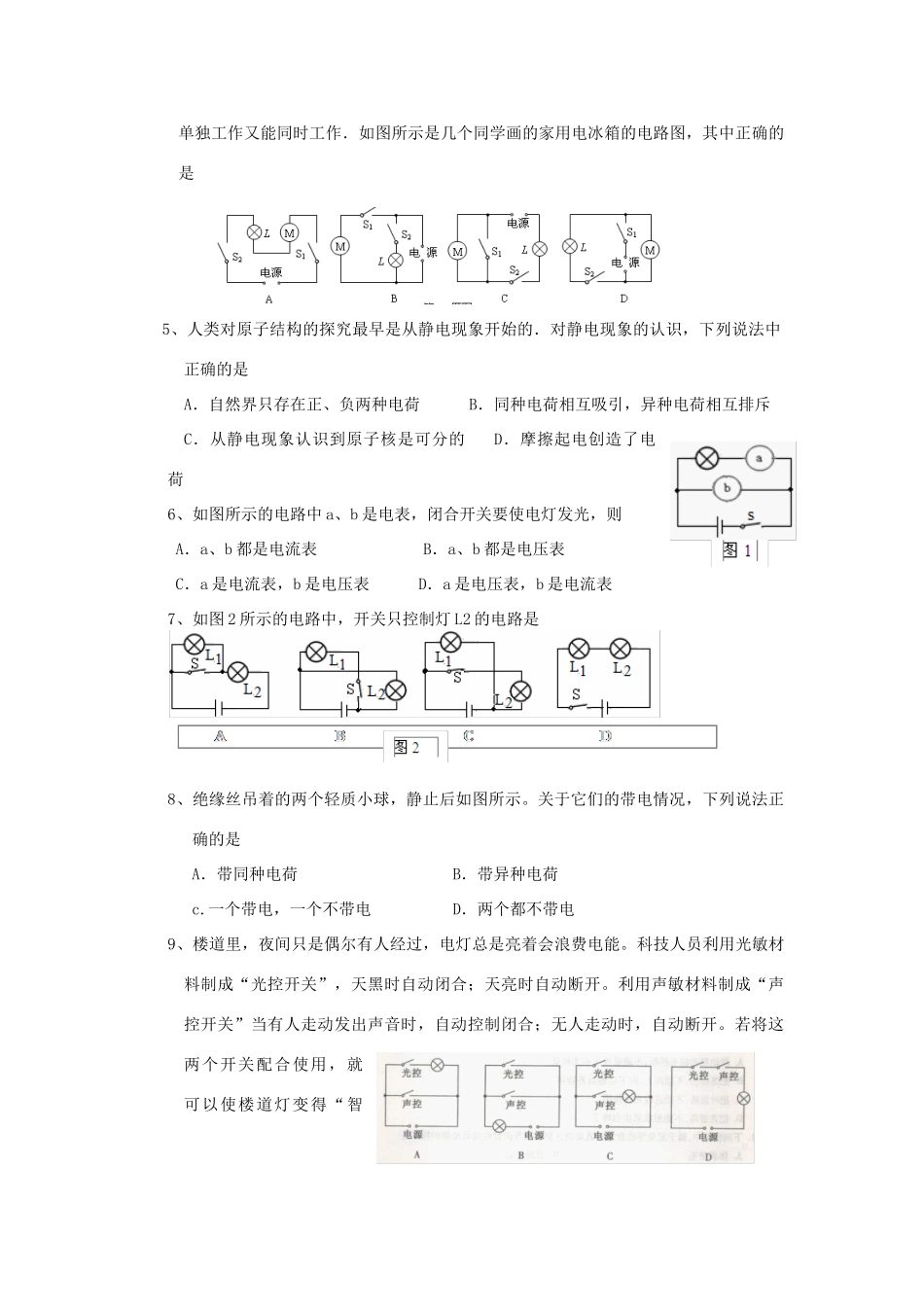

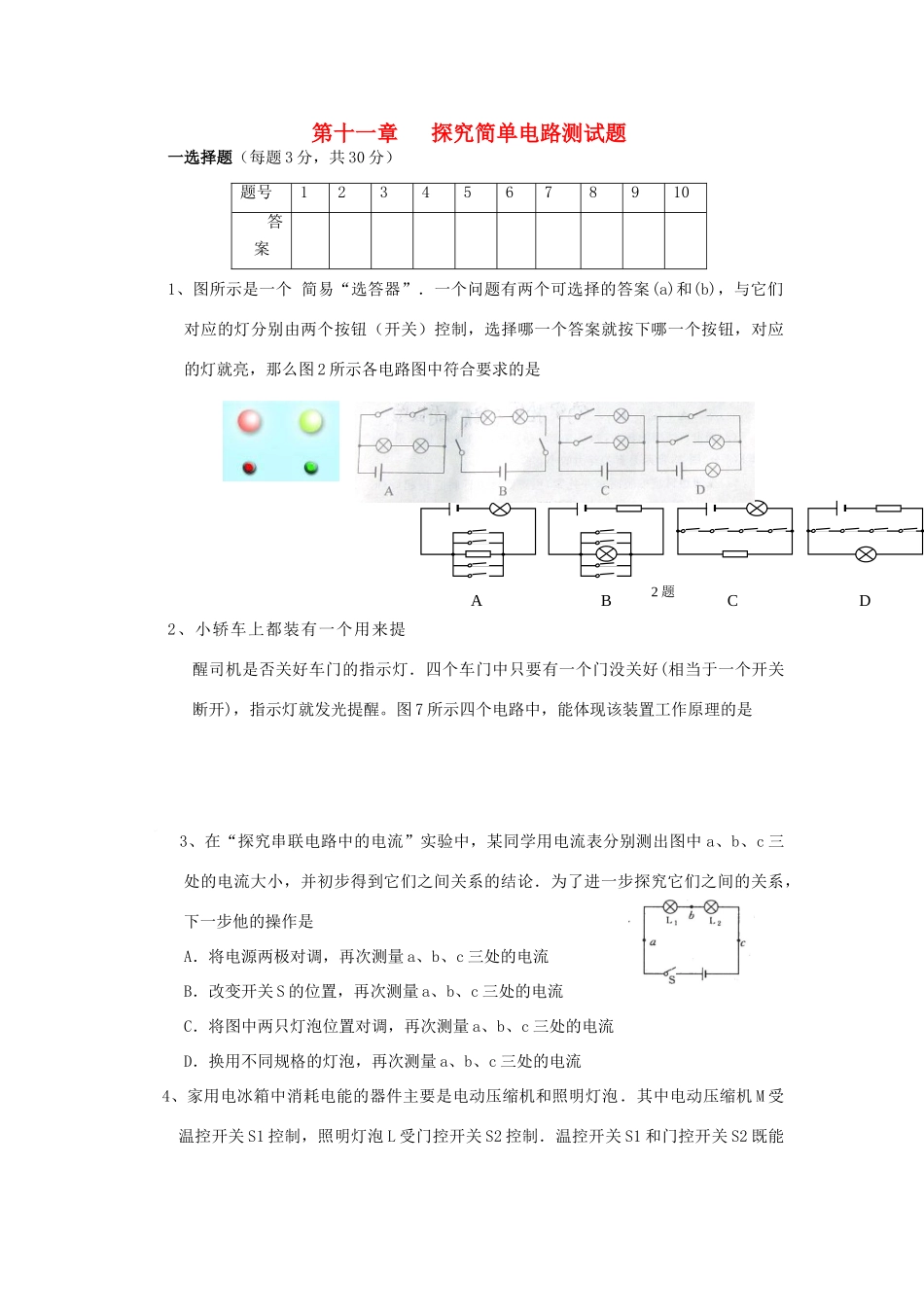

第十一章探究简单电路测试题一选择题（每题3分，共30分）1、图所示是一个简易“选答器”．一个问题有两个可选择的答案(a)和(b)，与它们对应的灯分别由两个按钮（开关）控制，选择哪一个答案就按下哪一个按钮，对应的灯就亮，那么图2所示各电路图中符合要求的是2、小轿车上都装有一个用来提醒司机是否关好车门的指示灯．四个车门中只要有一个门没关好(相当于一个开关断开)，指示灯就发光提醒。图7所示四个电路中，能体现该装置工作原理的是3、在“探究串联电路中的电流”实验中，某同学用电流表分别测出图中a、b、c三处的电流大小，并初步得到它们之间关系的结论．为了进一步探究它们之间的关系，下一步他的操作是A．将电源两极对调，再次测量a、b、c三处的电流B．改变开关S的位置，再次测量a、b、c三处的电流C．将图中两只灯泡位置对调，再次测量a、b、c三处的电流D．换用不同规格的灯泡，再次测量a、b、c三处的电流4、家用电冰箱中消耗电能的器件主要是电动压缩机和照明灯泡．其中电动压缩机M受温控开关S1控制，照明灯泡L受门控开关S2控制．温控开关S1和门控开关S2既能题号12345678910答案CDBA2题单独工作又能同时工作．如图所示是几个同学画的家用电冰箱的电路图，其中正确的是5、人类对原子结构的探究最早是从静电现象开始的．对静电现象的认识，下列说法中正确的是A．自然界只存在正、负两种电荷B．同种电荷相互吸引，异种电荷相互排斥C．从静电现象认识到原子核是可分的D．摩擦起电创造了电荷6、如图所示的电路中a、b是电表，闭合开关要使电灯发光，则A．a、b都是电流表B．a、b都是电压表C．a是电流表，b是电压表D．a是电压表，b是电流表7、如图2所示的电路中，开关只控制灯L2的电路是8、绝缘丝吊着的两个轻质小球，静止后如图所示。关于它们的带电情况，下列说法正确的是A．带同种电荷B．带异种电荷c.一个带电，一个不带电D．两个都不带电9、楼道里，夜间只是偶尔有人经过，电灯总是亮着会浪费电能。科技人员利用光敏材料制成“光控开关”，天黑时自动闭合；天亮时自动断开。利用声敏材料制成“声控开关”当有人走动发出声音时，自动控制闭合；无人走动时，自动断开。若将这两个开关配合使用，就可以使楼道灯变得“智能化”，使灯只有在夜晚天黑之后，有人走过时才能亮，这种“智能化”电路正确的是10、在一电路中安装了两盏电灯、一个开关、一个电源，闭合开关两盏电灯能正常发光。要用探究方法来判断这两盏电灯的连接方式是串联还是并联，某学习小组进行了讨论，四个同学都发表了自己的观点。以下哪个观点可以推断这两盏电灯肯定是串联的A．开关能同时控制这两盏灯的亮与灭B．用电流表分别测出这两盏灯都发光时的电流，发现电流不相等C．用电压表分别测出这两盏灯都发光时两端的电压，发现它们的电压相等D．用电压表分别测出这两盏灯都发光时两端的电压，发现它们的电压不相等二、填空题（每空1分，共22分）11、图所示的电璐，开关闭合时电流表(甲)测量的是通过_____的电流（选填“L1”、“L2”或“L1和L2”），电流表(乙)测量的是通过______的电流（选填“L1”、“L2”或“L1和L2”）。L1和L2两只灯泡是_______关系（选填“串联”或“并联”）。12、如图所示，是小敏同学在某次实验探究中连接的电路。开关S2控制的是灯______，电流表测量的是________的电流。13、将一带电的有机玻璃棒靠近带正电的泡沫塑料小球时，相互作用情况如图所示，由此可知：有机玻璃棒带_______电，这是因_____14、使用电流表、电压表时，都应预先估计被测量电流或电压的大小，然后选用合适的量程。若不能预先估计，则应从电表_________（选填“较大”或“较小”）的量程起，并采用_____________法来判断被测量值是否大于电表的量程。15、对人体安全的电压是：不高于___________V；家里的电灯、电视、电冰箱等家用电器的连接方式是___________的（填“串联”或“并联”）．16、如图所示，当开关S闭合后，要使电阻R1、R2并联，甲表是_____、乙表是______。(选填“电流表”或“电压表”)17、在进行英语听力测试时，各考场的有线扬声器是同时开播，也是同时停播的.它们的连接方式是______联，原因是...
