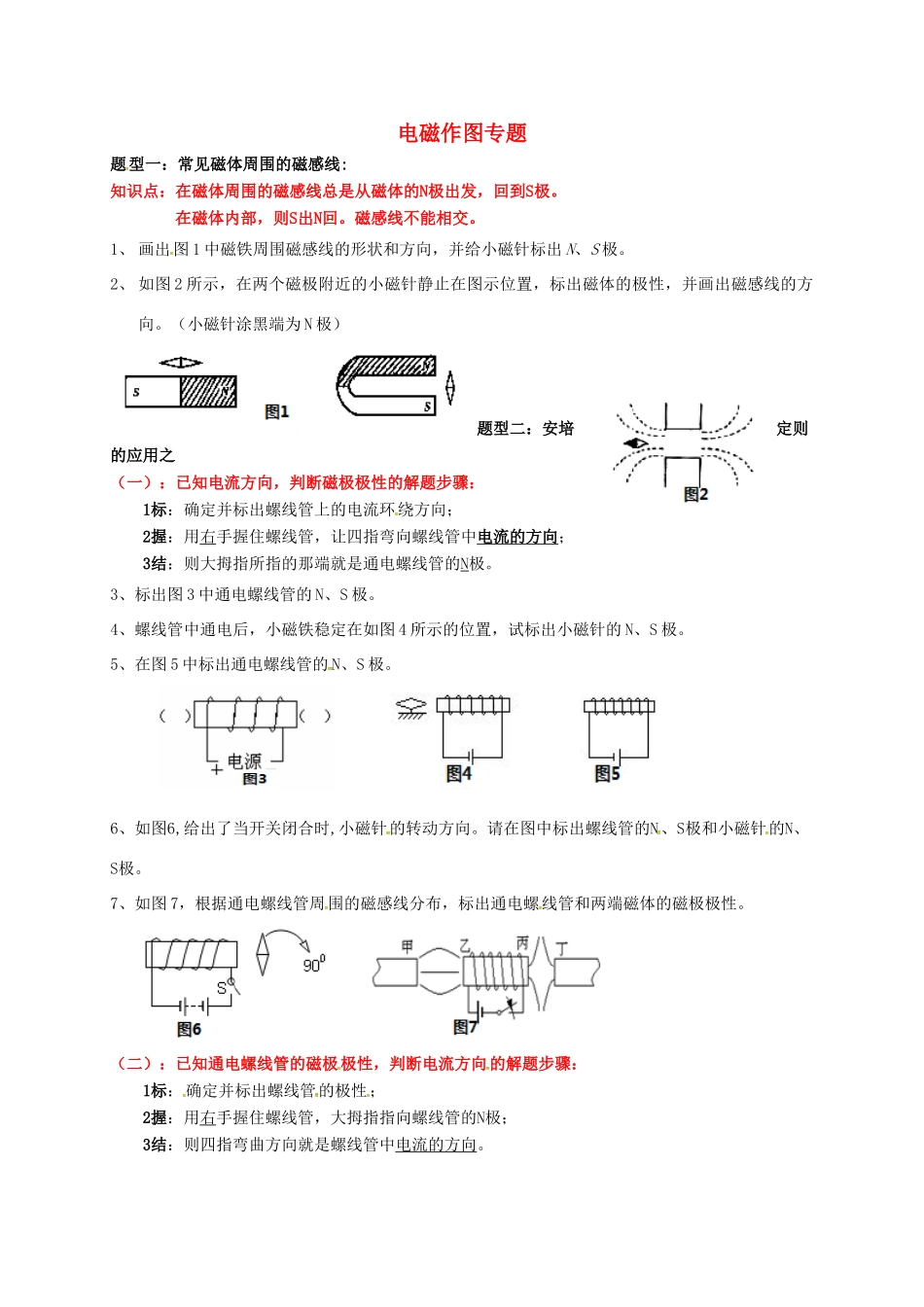

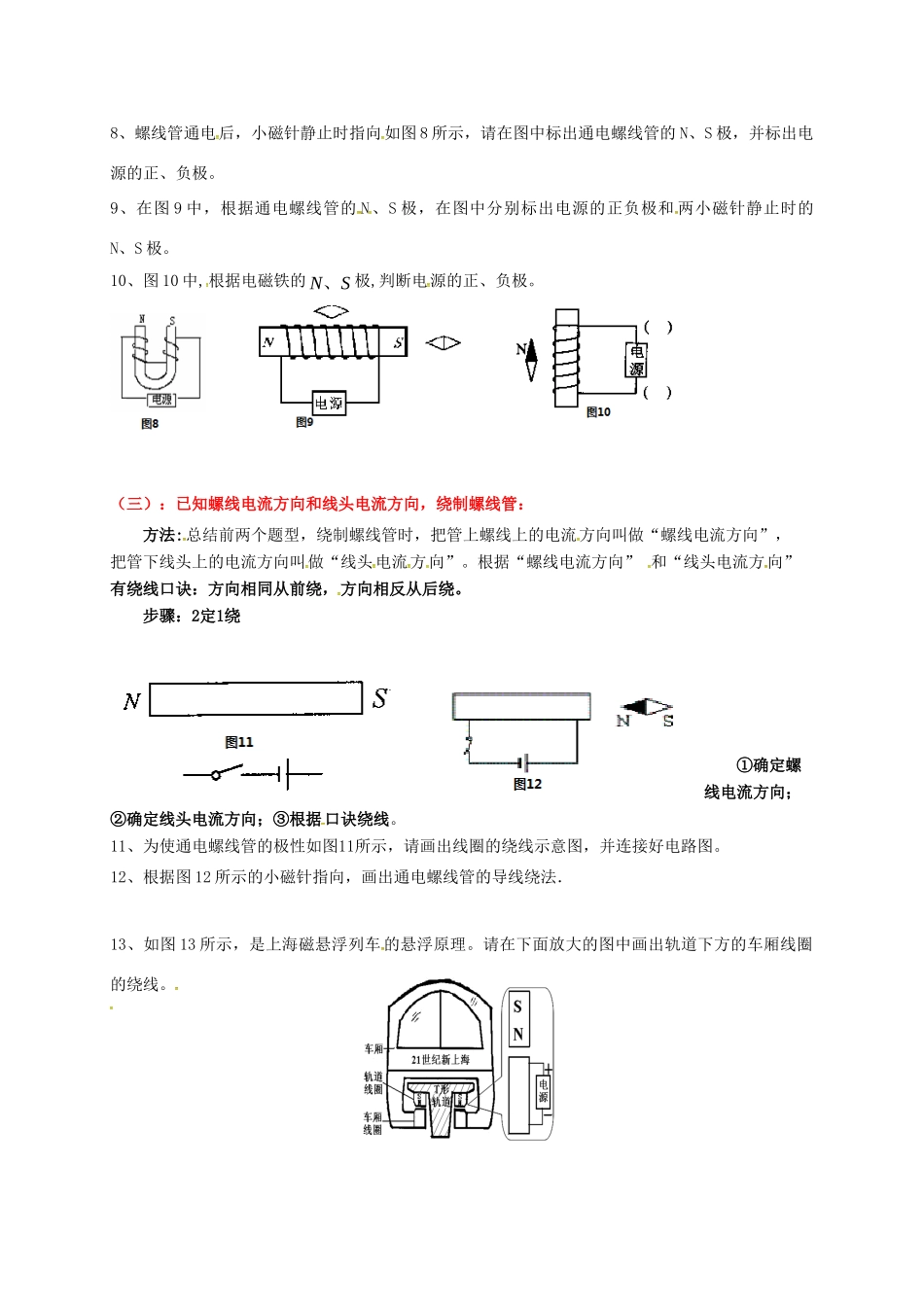

电磁作图专题题型一：常见磁体周围的磁感线:知识点：在磁体周围的磁感线总是从磁体的N极出发，回到S极。在磁体内部，则S出N回。磁感线不能相交。1、画出图1中磁铁周围磁感线的形状和方向，并给小磁针标出N、S极。2、如图2所示，在两个磁极附近的小磁针静止在图示位置，标出磁体的极性，并画出磁感线的方向。（小磁针涂黑端为N极）题型二：安培定则的应用之（一）：已知电流方向，判断磁极极性的解题步骤：1标：确定并标出螺线管上的电流环绕方向；2握：用右手握住螺线管，让四指弯向螺线管中电流的方向；3结：则大拇指所指的那端就是通电螺线管的N极。3、标出图3中通电螺线管的N、S极。4、螺线管中通电后，小磁铁稳定在如图4所示的位置，试标出小磁针的N、S极。5、在图5中标出通电螺线管的N、S极。6、如图6,给出了当开关闭合时,小磁针的转动方向。请在图中标出螺线管的N、S极和小磁针的N、S极。7、如图7，根据通电螺线管周围的磁感线分布，标出通电螺线管和两端磁体的磁极极性。（二）：已知通电螺线管的磁极极性，判断电流方向的解题步骤：1标：确定并标出螺线管的极性；2握：用右手握住螺线管，大拇指指向螺线管的N极；3结：则四指弯曲方向就是螺线管中电流的方向。8、螺线管通电后，小磁针静止时指向如图8所示，请在图中标出通电螺线管的N、S极，并标出电源的正、负极。9、在图9中，根据通电螺线管的N、S极，在图中分别标出电源的正负极和两小磁针静止时的N、S极。10、图10中,根据电磁铁的SN、极,判断电源的正、负极。（三）：已知螺线电流方向和线头电流方向，绕制螺线管：方法:总结前两个题型，绕制螺线管时，把管上螺线上的电流方向叫做“螺线电流方向”，把管下线头上的电流方向叫做“线头电流方向”。根据“螺线电流方向”和“线头电流方向”有绕线口诀：方向相同从前绕，方向相反从后绕。步骤：2定1绕①确定螺线电流方向；②确定线头电流方向；③根据口诀绕线。11、为使通电螺线管的极性如图11所示，请画出线圈的绕线示意图，并连接好电路图。12、根据图12所示的小磁针指向，画出通电螺线管的导线绕法．13、如图13所示，是上海磁悬浮列车的悬浮原理。请在下面放大的图中画出轨道下方的车厢线圈的绕线。
