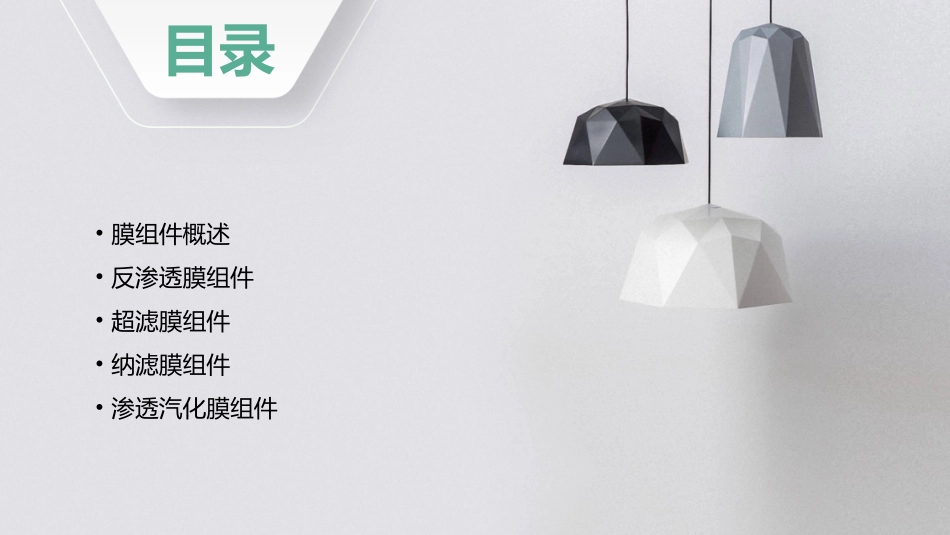

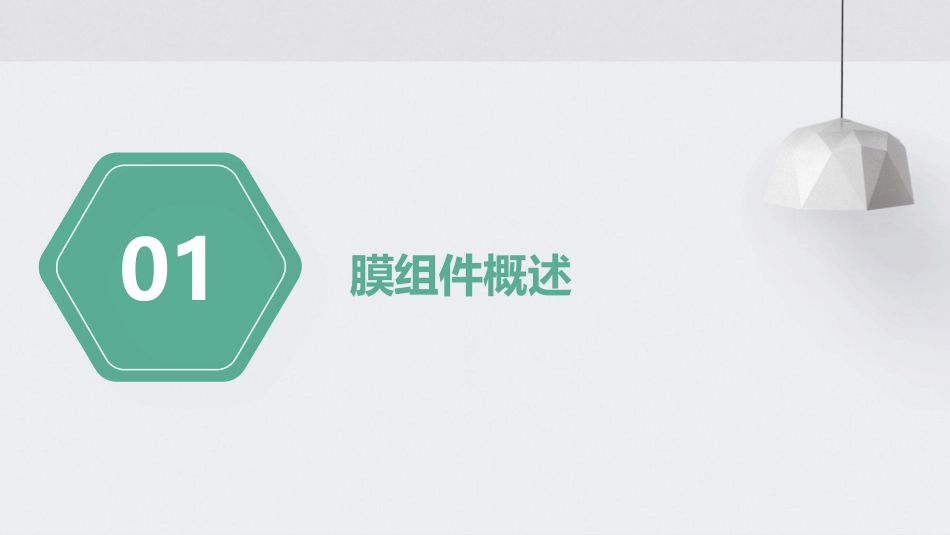

$number{01}膜组件种类及应用课件目录•膜组件概述•反渗透膜组件•超滤膜组件•纳滤膜组件•渗透汽化膜组件01膜组件概述是一种能够实现物质分离、纯化或浓缩的膜技术装置。它利用不同物质在膜中的透过性能不同，从而实现物质的分离、纯化和浓缩。是膜组件的核心组成部分，通常由高分子材料制成，具有一定的孔径和选择透过性。膜组件的定义膜膜组件123膜组件的分类根据使用方式可分为连续式膜组件和分立式膜组件。根据膜的形状可分为平板膜、管状膜、中空纤维膜和卷式膜等。根据膜的功能可分为渗透汽化膜、反渗透膜、纳滤膜、超滤膜和微滤膜等。物料浓缩和分离工业废水处理饮用水处理膜组件的应用领域用于去除水中的有害物质、细菌、病毒等，提供安全可靠的饮用水。用于食品、医药、生物工程等领域，实现物料的浓缩和分离。用于处理工业废水，回收再利用水资源，降低环境污染。02反渗透膜组件反渗透膜组件的原理是利用半透膜，在压力的作用下使溶液中的溶剂和溶质进行分离或纯化的过程。当溶液受到一定的压力时，水分子会透过半透膜，而溶质和离子则被阻挡在膜的另一侧，从而实现水和溶质的分离。反渗透膜组件通常由多孔支撑层和活性膜层组成，其中活性膜层是反渗透膜的主要组成部分，具有选择透过性，能够让水分子透过而排斥离子和有机物。反渗透膜组件的原理中空纤维反渗透膜组件螺旋卷式反渗透膜组件管式反渗透膜组件反渗透膜组件的种类中空纤维反渗透膜组件是由中空纤维丝束组成，其制造成本低、通量高、抗污染能力强，但易破损且不易清洗更换。螺旋卷式反渗透膜组件是将反渗透膜卷绕在多孔中心管上，然后将其封装在壳体内。该组件具有结构简单、操作方便、制造成本低等优点，但出水通量较小。管式反渗透膜组件是将反渗透膜切割成管状，然后将其封装在壳体内。该组件具有出水通量大、抗污染能力强等优点，但制造成本较高。反渗透膜组件的应用饮用水处理反渗透膜组件可用于制备纯净水、矿泉水等饮用水的处理，能够去除水中的杂质、细菌、病毒、重金属等有害物质，提高水质。工业用水处理反渗透膜组件可用于工业用水处理，如锅炉补给水、工业冷却水等，能够去除水中的硬度、盐分等杂质，提高水质。海水淡化反渗透膜组件可用于海水淡化，将海水转化为淡水，满足人类生产生活用水需求。03超滤膜组件超滤膜具有微米级别的孔径，能够截留溶液中的大分子物质，而让小分子物质透过。筛分原理超滤膜组件在受到外部压力的作用下，溶液在压力的作用下通过膜表面，小分子物质透过膜，大分子物质被截留。负压驱动超滤膜组件在工作过程中，膜表面会形成凝胶层，该层能够吸附和截留大分子物质，同时允许小分子物质透过。动态过滤超滤膜组件的原理管式超滤膜组件由多根超滤膜管组装在压力容器中，具有较小的膜面积和较高的运行压力。中空纤维超滤膜组件由成千上万的中空纤维超滤膜丝组装在压力容器中，具有最小的膜面积和最高的运行压力。板框式超滤膜组件由多个超滤膜片组装在板框式压力容器中，具有较大的膜面积和较低的运行压力。超滤膜组件的种类超滤膜组件能够去除水中的悬浮物、细菌、病毒等有害物质，提高饮用水的质量和安全性。饮用水处理工业废水处理物料浓缩超滤膜组件能够处理工业废水中的悬浮物、有机物、重金属等有害物质，实现废水的净化与回用。超滤膜组件能够实现溶液中不同组分的分离和浓缩，广泛应用于食品、医药、生物等领域。030201超滤膜组件的应用04纳滤膜组件纳滤膜是一种介于反渗透和超滤之间的压力驱动型膜分离技术，其分离性能介于反渗透和超滤之间。纳滤膜具有纳米级的孔径，可以截留有机物、无机物、胶体、细菌等物质，从而实现对不同物质的分离和纯化。纳滤膜的分离原理基于溶解扩散理论，膜表面的孔径大小和电荷性质对物质的截留具有决定性作用。在压力的作用下，溶液中的溶质在浓度差的推动下，通过纳滤膜的孔径大小和电荷性质进行分离。纳滤膜组件的原理卷式纳滤膜组件卷式纳滤膜组件由多片膜片组成，膜片之间有导流层分隔，进水流道在两端，操作压力一般在0.5-1.0MPa之间。卷式纳滤膜组件适用于大规模的工业应用，如海水淡化、工业废水处理等。管式纳滤膜组件...
