161电压(改后)VIP免费

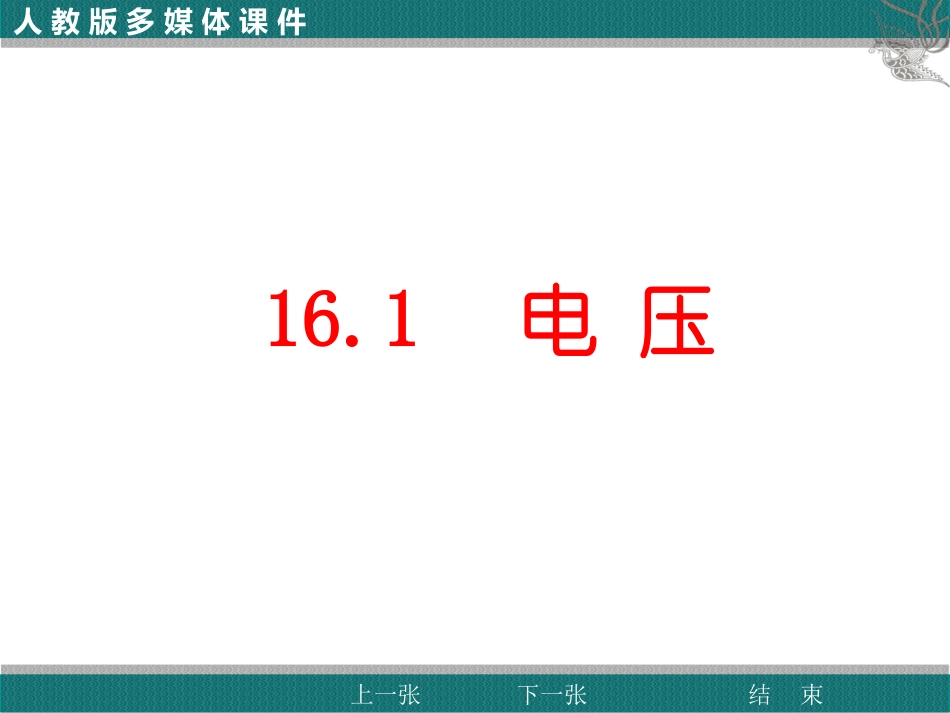

161电压(改后)_第1页
1/11

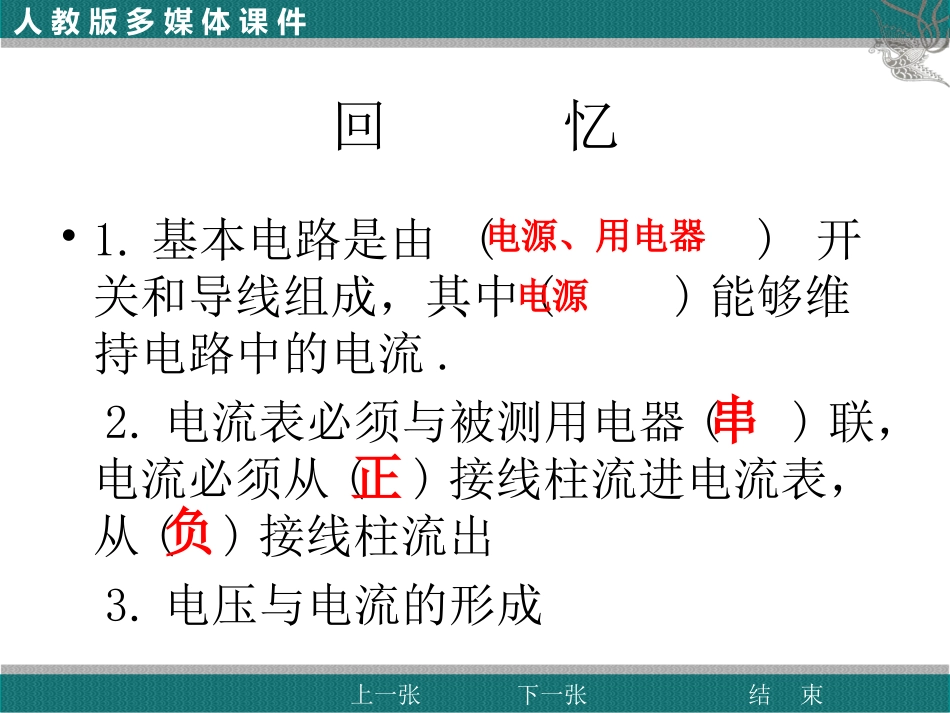

161电压(改后)_第2页
2/11

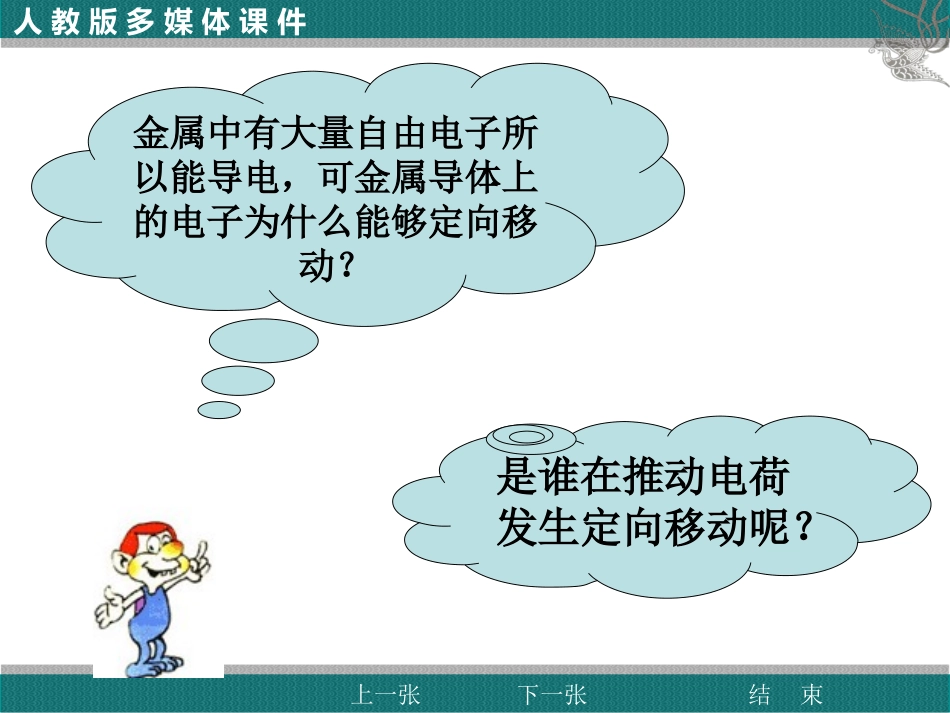

161电压(改后)_第3页
3/11
人教版多媒体课件上一张下一张结束16.1电压人教版多媒体课件上一张下一张结束回忆•1.基本电路是由()开关和导线组成,其中()能够维持电路中的电流.2.电流表必须与被测用电器()联,电流必须从()接线柱流进电流表,从()接线柱流出3.电压与电流的形成电源、用电器电源正负串人教版多媒体课件上一张下一张结束金属中有大量自由电子所以能导电,可金属导体上的电子为什么能够定向移动?是谁在推动电荷发生定向移动呢?人教版多媒体课件上一张下一张结束开关电源灯泡电荷+灯亮电流电压电源人教版多媒体课件上一张下一张结束§16-1电压•一、电压:1.电压是形成电流的必要条件。电源的作用是给用电器两端提供电压。•2.符号:U•3.单位:伏特(V)、千伏kV)、毫伏(mV)、1kV=103V1mV=10-3V人教版多媒体课件上一张下一张结束一节干电池1.5V照明电路:220V对人体安全的电压不高于36V一支铅蓄电池2V人教版多媒体课件上一张下一张结束二.电压表•1.作用:•2.符号:•3.接线柱量程分度值0~3V0~15V0.1V0.5V中间的旋钮可以调零人教版多媒体课件上一张下一张结束三、电压表连接方法•2.要使电流从电压表的“+”接线柱流入,从“-”接线柱流出;1.电压表要并联在被测电路的两端;L1V+-人教版多媒体课件上一张下一张结束三、电压表连接方法•3.被测电压不能超过电压表的量程;•4.允许直接接在电源两极,测出的示数是电源的电压。人教版多媒体课件上一张下一张结束二.电压的测量——电压表四.读数方法1.要看清电压表所用的量程;2.要看清每一小格所表示的数值。人教版多媒体课件上一张下一张结束序号电流表A电压表V1234并联在电路两端可以与电源直接相连不能与电源直接相连0~3V0~15V两个量程串联在电路中两个量程0~0.6A0~3A电压表与电流表(不同点)电流单位----安培电压单位----伏特
