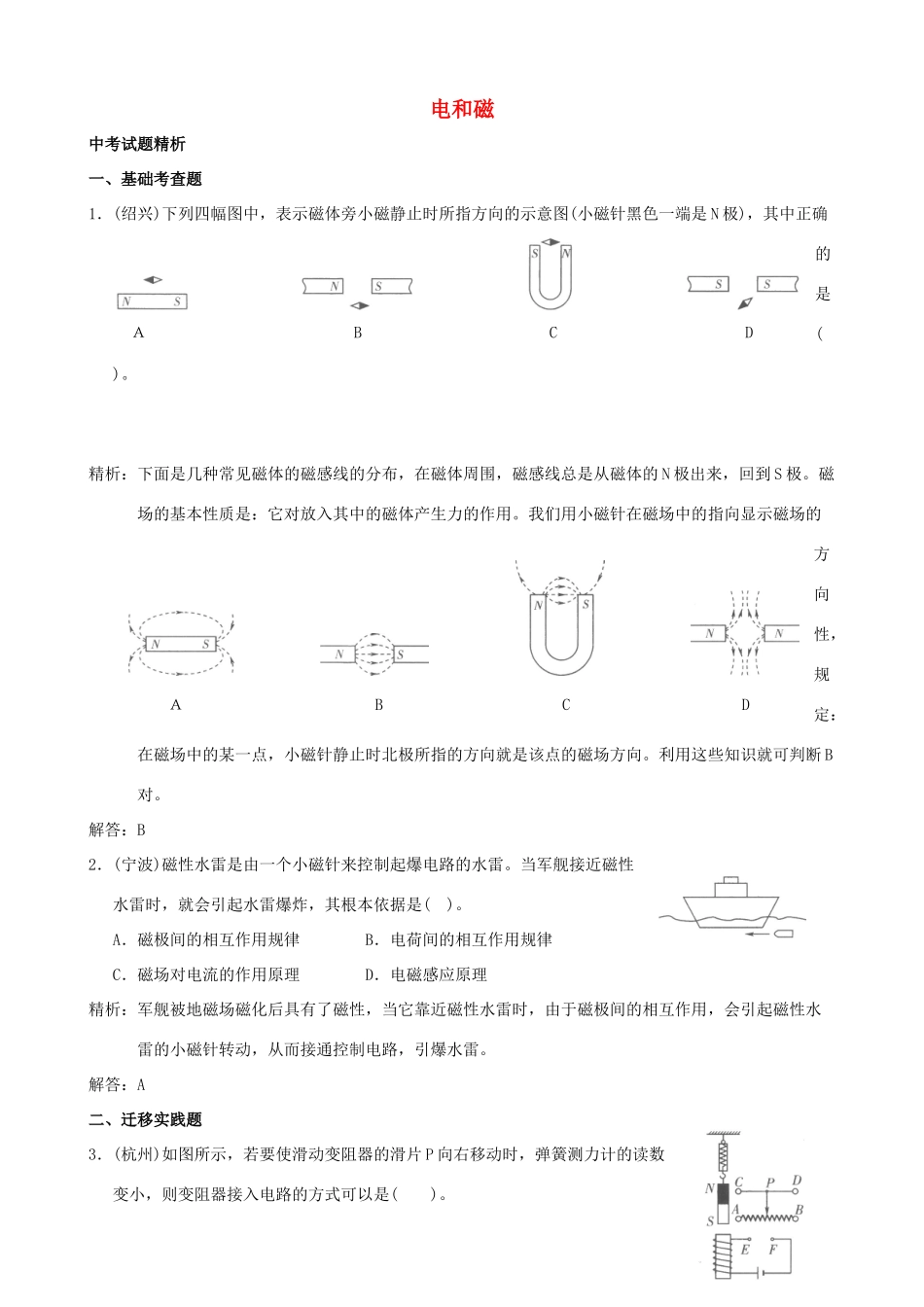

ＡBCDＡBCD电和磁中考试题精析一、基础考查题1．(绍兴)下列四幅图中，表示磁体旁小磁静止时所指方向的示意图(小磁针黑色一端是N极)，其中正确的是()。精析：下面是几种常见磁体的磁感线的分布，在磁体周围，磁感线总是从磁体的N极出来，回到S极。磁场的基本性质是：它对放入其中的磁体产生力的作用。我们用小磁针在磁场中的指向显示磁场的方向性，规定：在磁场中的某一点，小磁针静止时北极所指的方向就是该点的磁场方向。利用这些知识就可判断B对。解答：B2．(宁波)磁性水雷是由一个小磁针来控制起爆电路的水雷。当军舰接近磁性水雷时，就会引起水雷爆炸，其根本依据是()。A．磁极间的相互作用规律B．电荷间的相互作用规律C．磁场对电流的作用原理D．电磁感应原理精析：军舰被地磁场磁化后具有了磁性，当它靠近磁性水雷时，由于磁极间的相互作用，会引起磁性水雷的小磁针转动，从而接通控制电路，引爆水雷。解答：A二、迁移实践题3．(杭州)如图所示，若要使滑动变阻器的滑片P向右移动时，弹簧测力计的读数变小，则变阻器接入电路的方式可以是()。ＡBCDA．C接E，D接FB．C接E，B接FC．A接E，D接FD．A接E，B接F精析：本题考查电和磁的综合。根据右手螺旋定则可知，电磁铁的上端是S极，同名磁极相互排斥，因此要使弹簧测力计的读数变小，滑片P向右移动时，电阻变小，电流增大，磁性增大，B接法正确。解答：B4．(嘉兴)要增强电磁铁的磁性，可采用的方法是()。A．增大线圈中的电流B．减少线圈的匝数C．降低线圈两端的电压D．改变线圈中的电流方向精析：电磁铁的磁性强弱与电流大小、线圈匝数、有无铁芯等因素有关。电流越大、线圈匝数越多、加有铁芯，这样磁性就越强，故选A。减小线圈匝数将减弱磁性，降低线圈两端的电压，其实是减小了电流，也将减弱磁性，故c错。改变线圈中的电流方向，改变了电磁铁的极性，而不改变磁性的强弱，故D错。解答：A三、探究创新题5．(金华)小华为探究电磁铁磁性强弱与线圈匝数的关系，设计了如图实验：他用相同的漆包线分别在两根相同的铁棒上绕制成两个电磁铁，它们的线圈匝数不同，同时用两节干电池供电。实验中小华发现两个电磁铁吸引的铁屑一样多，于是他瓢碍出结论：电磁铁的磁性强弱与线圈匝数无关。其实小华设计的实验有一个很大的缺陷就是通过两线圈的__________________不同，所以得出这样的结论是错误的。为解决这个问题，最简便的方法是将这两个电磁铁的连接方式改为__________________。精析：本题探究影响电磁铁的磁性强弱与线圈的匝数的关系和控制变量法。根据控制变量法在进行实验时一般要设计实验组和对照组，其中只有欲探究的条件(线圈的匝数)有所不同，其他条件都应相同，但由于两线圈是并联，电流的大小也不相同，因此本结论是错误的。为了解决这个问题，电流必须取相同，可电路必改为串联。解答：电流串联6．(绍兴)下列四幅实验装置图所反映的原理，对发电机的发明有直接影响的是()。精甲乙析：这四幅图是电磁学中四幅经典的图，反应了四种不同的原理，我们应熟知这些图所表示的含义。图A是奥斯特实验装置，该实验表明电流周围存在着磁场，同时还说明电流的磁场方向跟电流方向有关。图B是研究电磁感应现象的装置，闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就会产生电流。电磁感应现象对发电机的发明有直接影响。图C是用来判断螺线管极性的右手螺旋定律。图D是用来研究磁场对通电导线有力的作用，该原理对电动机的发明有直接的影响。解答：B模拟试题精练一、基础考查题1．在一根条形磁铁附近平行放置一根与磁铁形状完全相同的棒状物体XY后，其周围磁场磁感线的分布情况如图甲所示。将XY两端对调以后，磁感线分布情况未发生改变，如图乙所示。则棒状物体XY可能是()。A．软铁棒B．铜棒C．条形磁铁，其中X端为N极D．条形磁铁，其中y端为N极2．电动机是一种高效率、低污染的动力设备，广泛地应用在日常生活和生产实践中。下列家用电器中应用了电动机的是()。A．洗衣机B．电饭锅C．电热水壶D．电热毯3．如图所示，为使滑动变阻器的滑片P向右移动时，通电螺线管对条形磁铁的斥力变大，则电源和变阻器接入电路的方式可以是()...
