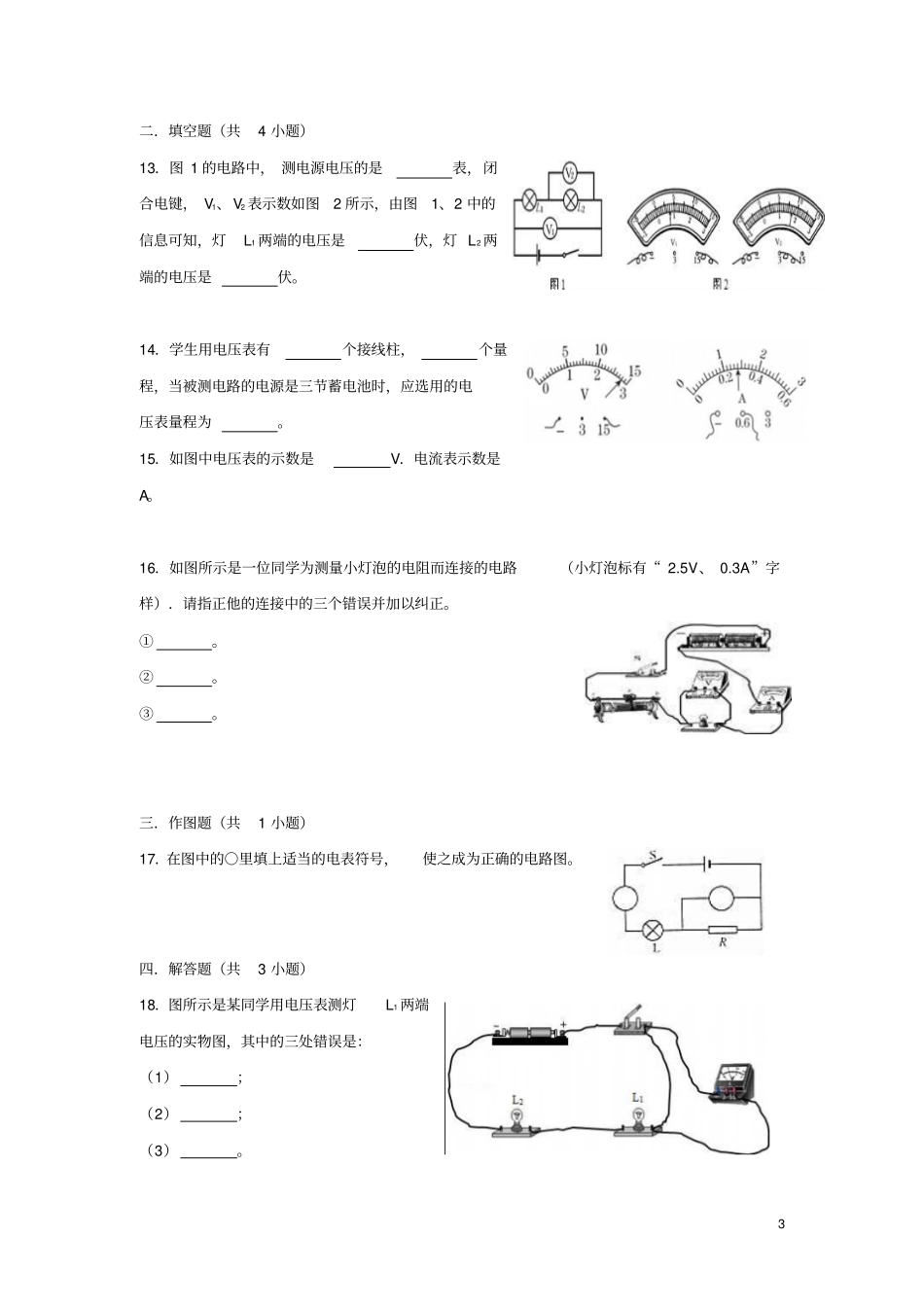

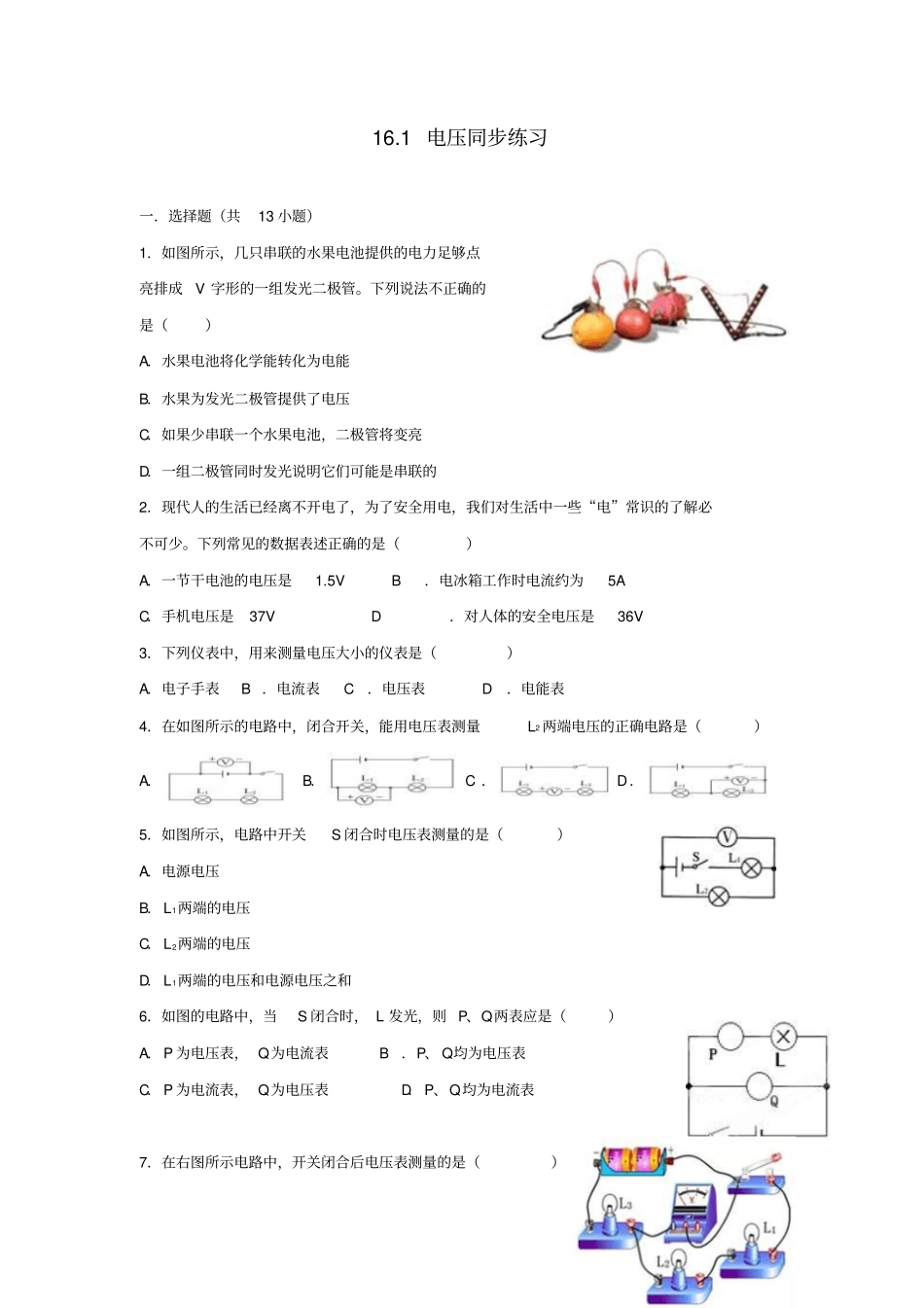

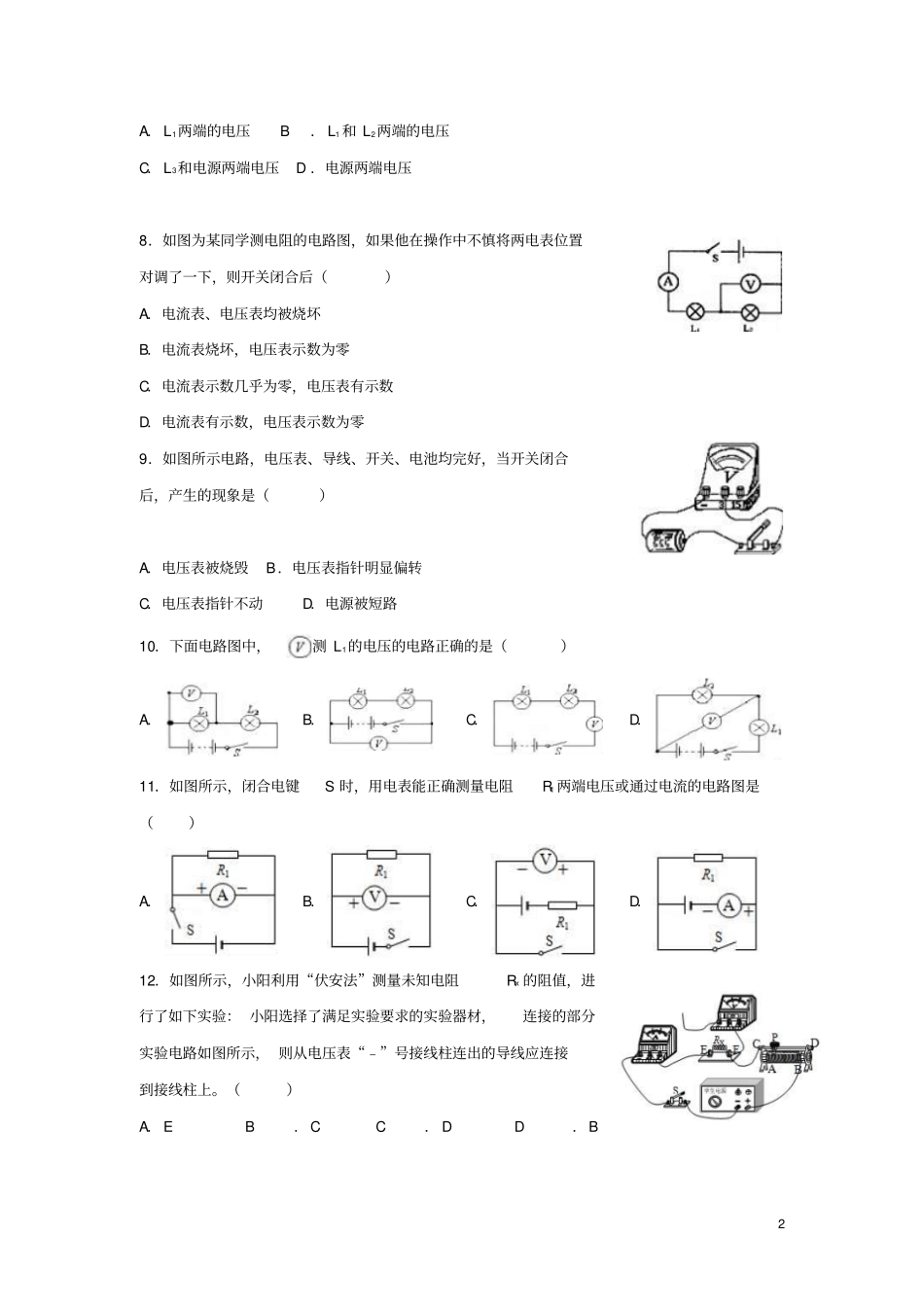

16.1电压同步练习一．选择题（共13小题）1．如图所示，几只串联的水果电池提供的电力足够点亮排成V字形的一组发光二极管。下列说法不正确的是（）A．水果电池将化学能转化为电能B．水果为发光二极管提供了电压C．如果少串联一个水果电池，二极管将变亮D．一组二极管同时发光说明它们可能是串联的2．现代人的生活已经离不开电了，为了安全用电，我们对生活中一些“电”常识的了解必不可少。下列常见的数据表述正确的是（）A．一节干电池的电压是1.5VB．电冰箱工作时电流约为5AC．手机电压是37VD．对人体的安全电压是36V3．下列仪表中，用来测量电压大小的仪表是（）A．电子手表B．电流表C．电压表D．电能表4．在如图所示的电路中，闭合开关，能用电压表测量L2两端电压的正确电路是（）A．B．C．D．5．如图所示，电路中开关S闭合时电压表测量的是（）A．电源电压B．L1两端的电压C．L2两端的电压D．L1两端的电压和电源电压之和6．如图的电路中，当S闭合时，L发光，则P、Q两表应是（）A．P为电压表，Q为电流表B．P、Q均为电压表C．P为电流表，Q为电压表D．P、Q均为电流表7．在右图所示电路中，开关闭合后电压表测量的是（）2A．L1两端的电压B．L1和L2两端的电压C．L3和电源两端电压D．电源两端电压8．如图为某同学测电阻的电路图，如果他在操作中不慎将两电表位置对调了一下，则开关闭合后（）A．电流表、电压表均被烧坏B．电流表烧坏，电压表示数为零C．电流表示数几乎为零，电压表有示数D．电流表有示数，电压表示数为零9．如图所示电路，电压表、导线、开关、电池均完好，当开关闭合后，产生的现象是（）A．电压表被烧毁B．电压表指针明显偏转C．电压表指针不动D．电源被短路10．下面电路图中，测L1的电压的电路正确的是（）A．B．C．D．11．如图所示，闭合电键S时，用电表能正确测量电阻R1两端电压或通过电流的电路图是（）A．B．C．D．12．如图所示，小阳利用“伏安法”测量未知电阻Rx的阻值，进行了如下实验：小阳选择了满足实验要求的实验器材，连接的部分实验电路如图所示，则从电压表“﹣”号接线柱连出的导线应连接到接线柱上。（）A．EB．CC．DD．B3二．填空题（共4小题）13．图1的电路中，测电源电压的是表，闭合电键，V1、V2表示数如图2所示，由图1、2中的信息可知，灯L1两端的电压是伏，灯L2两端的电压是伏。14．学生用电压表有个接线柱，个量程，当被测电路的电源是三节蓄电池时，应选用的电压表量程为。15．如图中电压表的示数是V．电流表示数是A。16．如图所示是一位同学为测量小灯泡的电阻而连接的电路（小灯泡标有“2.5V、0.3A”字样）．请指正他的连接中的三个错误并加以纠正。①。②。③。三．作图题（共1小题）17．在图中的○里填上适当的电表符号，使之成为正确的电路图。四．解答题（共3小题）18．图所示是某同学用电压表测灯L1两端电压的实物图，其中的三处错误是：（1）；（2）；（3）。419．（1）如图甲所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个电池。观察电压表指针的偏转与接线可知：这个电池的电压是V；片是它的正极。（2）如图乙所示为一台的直流电动机模型。电动机是利用的原理制成的。若要这台电动机反向转动，可采用的方法是。20．小明按图所示连接了电路，电压表和灯L1并联，测得灯L1两端的电压为U1．现在他想改测灯L2的电压U2，小红告诉他：只须将电压表接A的一头改接C即可。这种说法正确吗？为什么？5参考答案一．选择题1．C。2．A。3．C。4．D。5．C。6．C。7．B。8．C。9．B。10．A。11．B。12．A。二．填空题13．V1电压；2.3；1.7。14．三；两；0～15V。15．14；0.28。16．①滑动变阻器接了上面两个接线柱，应选用一“上”一“下”接线柱；②电压表“+”“﹣”接线柱接反了，对调“+”“﹣”接线柱；③两只电表量程选得较大，换用小量程。三．作图题17．四．解答题618．（1）量程选错了；（2）电压表与导线并联；（3）正负接线柱接反了。19．（1）0.3；铜。（2）通电线圈在磁场中受力转动；改变磁场方向（或改变电流方向）。20．答：不正确；因为电压表并联在A、B两点时测的是L1的电压，如果将将电压表接A的一头改接C，则电流将从电压表的负接线柱流入，正接线柱流出，故这种说法是不正确的。
