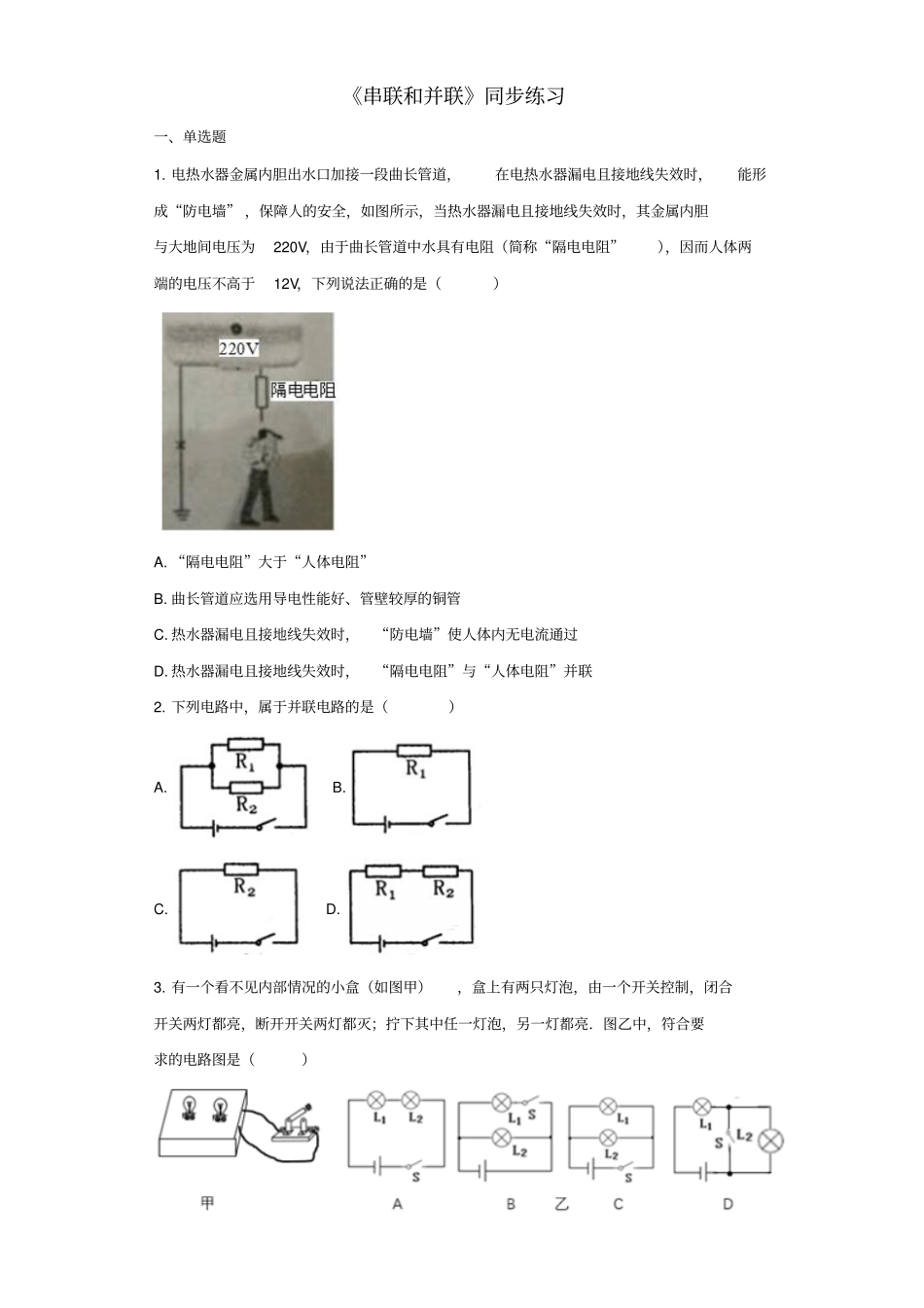

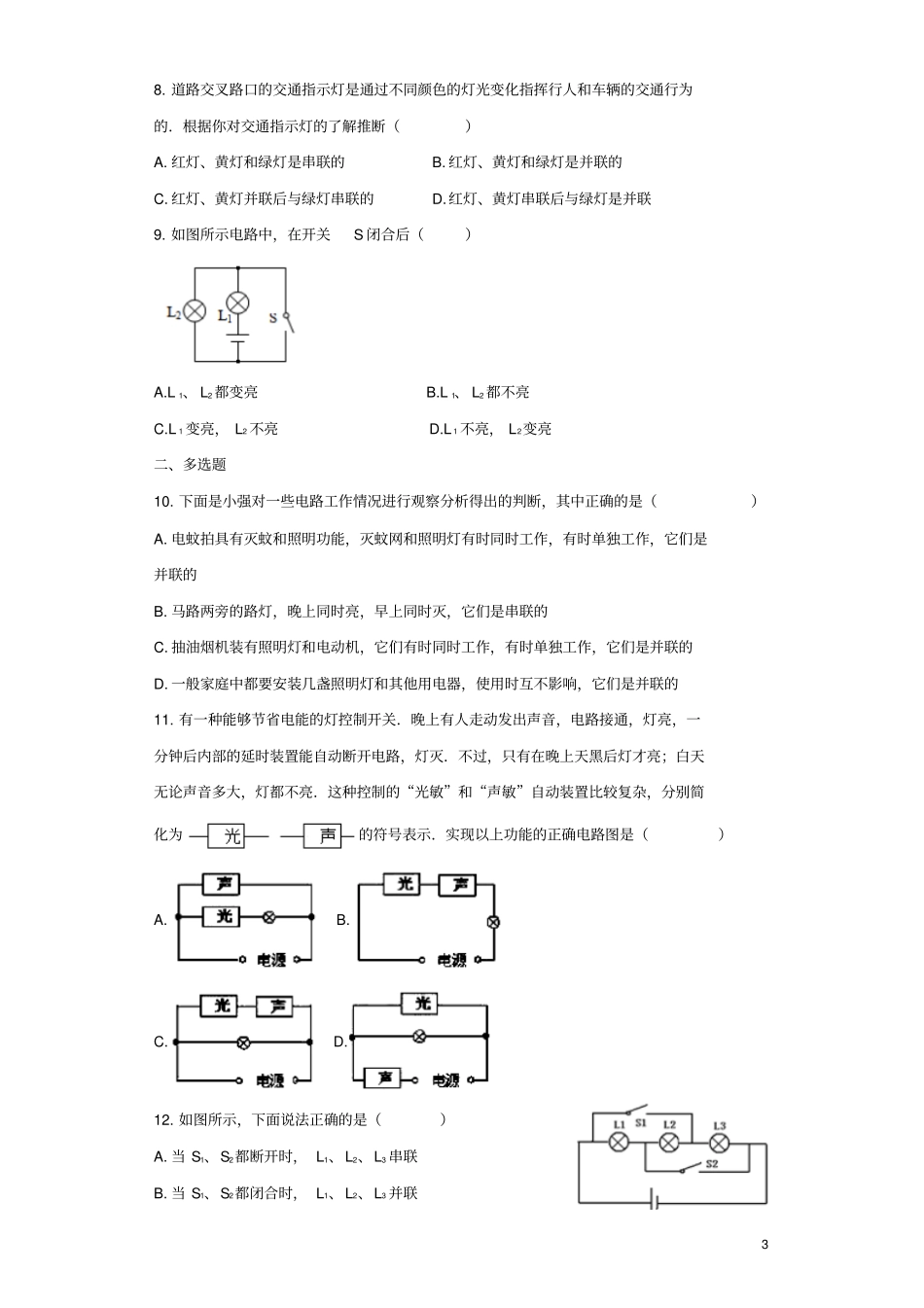

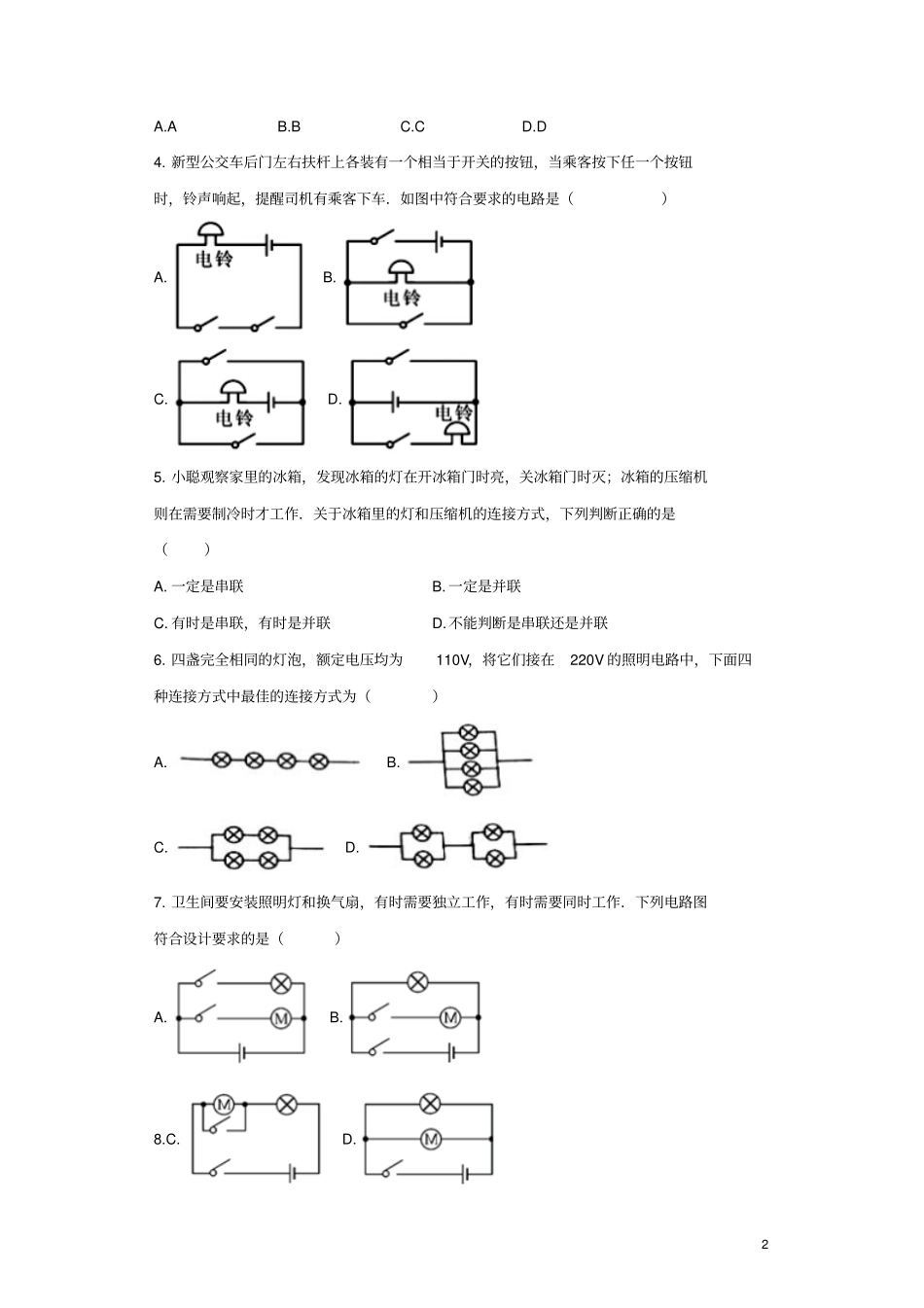

《串联和并联》同步练习一、单选题1.电热水器金属内胆出水口加接一段曲长管道，在电热水器漏电且接地线失效时，能形成“防电墙”，保障人的安全，如图所示，当热水器漏电且接地线失效时，其金属内胆与大地间电压为220V，由于曲长管道中水具有电阻（简称“隔电电阻”），因而人体两端的电压不高于12V，下列说法正确的是（）A.“隔电电阻”大于“人体电阻”B.曲长管道应选用导电性能好、管壁较厚的铜管C.热水器漏电且接地线失效时，“防电墙”使人体内无电流通过D.热水器漏电且接地线失效时，“隔电电阻”与“人体电阻”并联2.下列电路中，属于并联电路的是（）A.B.C.D.3.有一个看不见内部情况的小盒（如图甲），盒上有两只灯泡，由一个开关控制，闭合开关两灯都亮，断开开关两灯都灭；拧下其中任一灯泡，另一灯都亮．图乙中，符合要求的电路图是（）2A.AB.BC.CD.D4.新型公交车后门左右扶杆上各装有一个相当于开关的按钮，当乘客按下任一个按钮时，铃声响起，提醒司机有乘客下车．如图中符合要求的电路是（）A.B.C.D.5.小聪观察家里的冰箱，发现冰箱的灯在开冰箱门时亮，关冰箱门时灭；冰箱的压缩机则在需要制冷时才工作．关于冰箱里的灯和压缩机的连接方式，下列判断正确的是（）A.一定是串联B.一定是并联C.有时是串联，有时是并联D.不能判断是串联还是并联6.四盏完全相同的灯泡，额定电压均为110V，将它们接在220V的照明电路中，下面四种连接方式中最佳的连接方式为（）A.B.C.D.7.卫生间要安装照明灯和换气扇，有时需要独立工作，有时需要同时工作．下列电路图符合设计要求的是（）A.B.8.C.D.38.道路交叉路口的交通指示灯是通过不同颜色的灯光变化指挥行人和车辆的交通行为的．根据你对交通指示灯的了解推断（）A.红灯、黄灯和绿灯是串联的B.红灯、黄灯和绿灯是并联的C.红灯、黄灯并联后与绿灯串联的D.红灯、黄灯串联后与绿灯是并联9.如图所示电路中，在开关S闭合后（）A.L1、L2都变亮B.L1、L2都不亮C.L1变亮，L2不亮D.L1不亮，L2变亮二、多选题10.下面是小强对一些电路工作情况进行观察分析得出的判断，其中正确的是（）A.电蚊拍具有灭蚊和照明功能，灭蚊网和照明灯有时同时工作，有时单独工作，它们是并联的B.马路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的C.抽油烟机装有照明灯和电动机，它们有时同时工作，有时单独工作，它们是并联的D.一般家庭中都要安装几盏照明灯和其他用电器，使用时互不影响，它们是并联的11.有一种能够节省电能的灯控制开关．晚上有人走动发出声音，电路接通，灯亮，一分钟后内部的延时装置能自动断开电路，灯灭．不过，只有在晚上天黑后灯才亮；白天无论声音多大，灯都不亮．这种控制的“光敏”和“声敏”自动装置比较复杂，分别简化为的符号表示．实现以上功能的正确电路图是（）A.B.C.D.12.如图所示，下面说法正确的是（）A.当S1、S2都断开时，L1、L2、L3串联B.当S1、S2都闭合时，L1、L2、L3并联4C.当S1、S2都闭合时，电路短路D.当S1、S2都闭合时，L1、L2、L3既有串联，又有并联，属混联13.下面是小帅同学对身边的一些电路连接进行观察分析得出的判断．其中正确的是（）A.电蚊拍具有灭蚊和照明功能，灭蚊网和照明灯有时同时工作，有时单独工作，它们是并联B.马路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的C.楼道中的电灯是由光控开关（光照时断开）和声控开关（无声时断开）共同控制的．只有在天暗并且有声音时才能亮，所以声控开关、光控开关及灯是串联的D.一般家庭中都要安装几盏照明灯和其它用电器，使用时互不影响，它们是并联的14.如图所示的电路，下列说法正确的是（）A.若开关S1、S3断开，S2闭合，则两灯串联B.若开关S1、S3闭合，S2断开，则两灯并联C.当三个开关都闭合时，只有灯L2发光D.若开关S1、S2闭合，S3断开，只有灯L2发光三、填空题15.如图所示的电路中，若同时闭合开关S1和S3、断开S2，电阻R1与R2是______的；若只闭合开关S2，电阻R1和R2是______的．（均选填“串联”或“并联”）16.小明在研究并联电路电流特点时，按图示电路图连接好电路，闭合开关S和S1，观察示数，再闭合开关S2，示数保持不变的电流表是______（...
