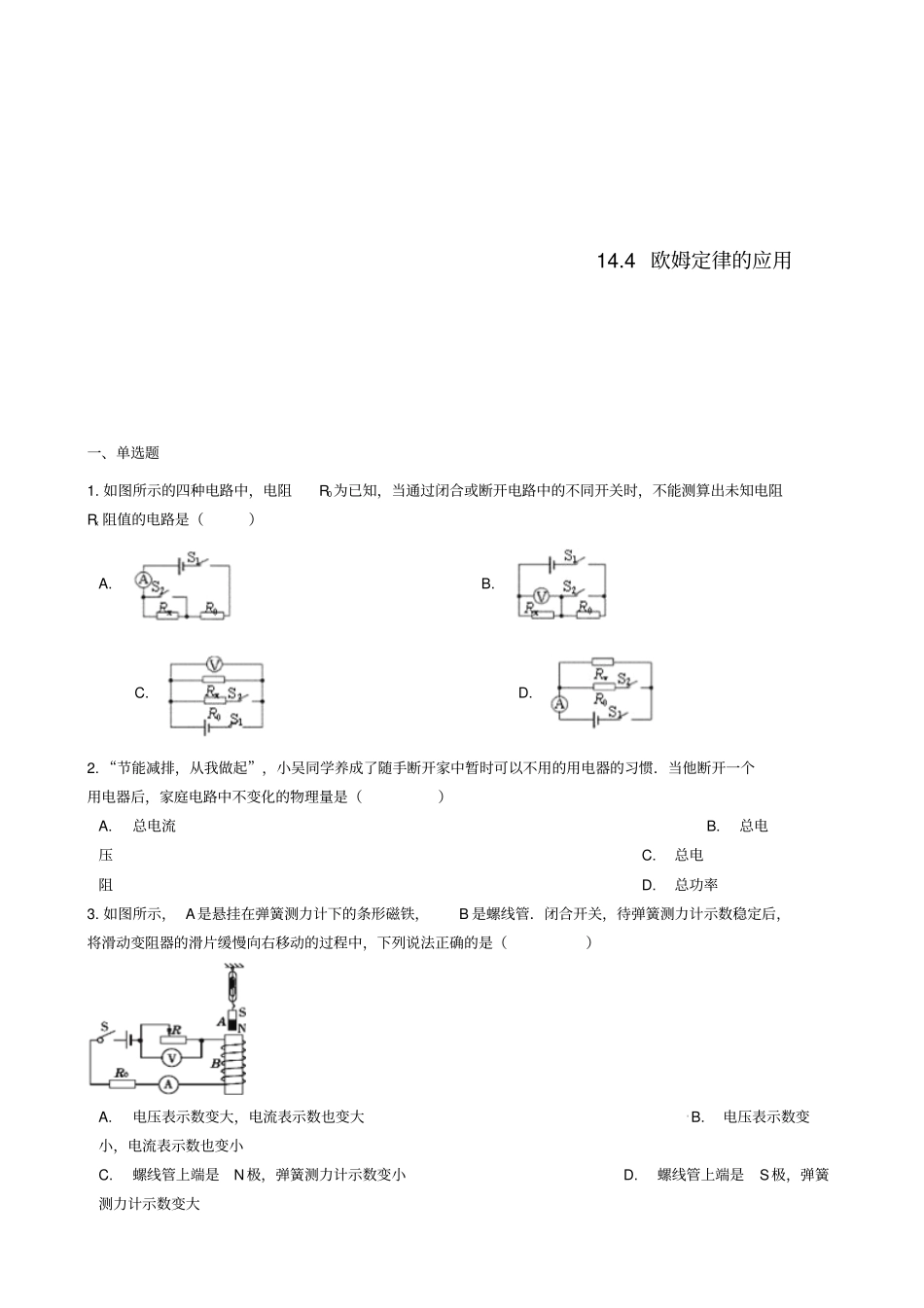

14.4欧姆定律的应用一、单选题1.如图所示的四种电路中，电阻R0为已知，当通过闭合或断开电路中的不同开关时，不能测算出未知电阻Rx阻值的电路是（）A.B.C.D.2.“节能减排，从我做起”，小吴同学养成了随手断开家中暂时可以不用的用电器的习惯．当他断开一个用电器后，家庭电路中不变化的物理量是（）A.总电流B.总电压C.总电阻D.总功率3.如图所示，A是悬挂在弹簧测力计下的条形磁铁，B是螺线管．闭合开关，待弹簧测力计示数稳定后，将滑动变阻器的滑片缓慢向右移动的过程中，下列说法正确的是（）A.电压表示数变大，电流表示数也变大B.电压表示数变小，电流表示数也变小C.螺线管上端是N极，弹簧测力计示数变小D.螺线管上端是S极，弹簧测力计示数变大24.定值电阻A和小灯泡B的电流与电压的关系如图所示。请你根据图判断，下列说法中不正确的是A.定值电阻A的阻值为5ΩB.小灯泡B的阻值不可能与定值电阻A的阻值相同C.将A和B并联后接在2V的电源两端，通电5s则电路消耗的总电能为7JD.将A和B串联后接在电源两端，测得通过电路的电流为0.3A，则灯泡的功率为0.6W5.用一个导体制成长度相等但横截面积不同的圆柱体a和b（a和b互相连接），a比b的横截面积大，将它们接入电路中，如图所示，通过a、b电流分别为Ia，Ib，a、b两端电压分别为Ua，Ub，则下列说法正确的是（）A.Ia＞Ib、Ua=UbB.Ia＜Ib、Ua=UbC.Ia=Ib、Ua＞UbD.Ia=Ib、Ua＜Ub6.在用电流表、电压表测电阻的实验中，下列注意事项中错误的是（）A.连接电路之前，先闭合开关B.连接电路时，可以先从电源的负极开始C.在无法估计被测值大小时，电流表、电压表应选用较大的量程D.能将电压表直接接在电源的两极上7.二氧化锡传感器能用于汽车尾气中一氧化碳浓度的检测，它的原理是其中的电阻随一氧化碳浓度的增大而减小．将二氧化锡传感器接入如图所示的电路中，则当二氧化锡传感器所处空间中的一氧化碳浓度增大时，电压表示数U与电流表示数I发生变化，其中正确的是（）A.U变大，I变大B.U变小，I变小C.U变小，I变大D.U变大，I变小8.在用伏安法测电阻的实验中，某同学列出下列几条注意事项，其中没有必要的是（）A.连接电路过程中，开关始终是断开的B.应从电源正极开始接线，开关应靠近电源正极C.使用电表前要选择量程，调零D.不准用导线将电源正、负极直接连在一起39.有两个电路元件A、B，把它们串联在电路中，如图乙所示，流过元件的电流与其两端的电压关系如图甲所示。闭合开关S，这时电流表的示数为0.2A，若将A、B两元件并联接在原来的电源上，则此时电路中的总电流为（）A.1.2AB.0.6AC.0.7AD.0.5A10.电路中有一根电阻丝，若要使电路中的电阻变大，可以采取的方法是（）A.减小电路两端的电压B.增大通过电路的电流C.并联一根相同电阻丝D.串联一根相同电阻丝二、多选题11.在如图的电路中，灯泡L上标有“6V4W”的字样，当S、S1均闭合时，灯泡正常发光，电压表示数为12V；若再断开S1，灯泡的实际功率变为原来的，则下列选项正确的是（）A.电路中电源电压为18VB.电阻R1的阻值为27ΩC.断开S1后，电压表的示数变大D.断开S1前后，电流表的示数之比为4：112.阿林同学对一正常工作电压为2.5V的小灯泡的电阻进行了测量，下表是他测出、算出的相关数据，请你认真分析从中选出正确的选项（）次数U/VI/AR/Ω电阻平均值/Ω412.90.2611.2R==8.4322.50.327.831.20.196.34000A.表格设计有错误，不需要平均值这一栏B.分析得出：灯丝的电阻随电压增大而增大，灯丝正常工作的电阻为8.43ΩC.第4次算出的电阻值是正确的D.多次测量的目的是：寻找规律，发现了灯丝的电阻随温度的升高而增大三、填空题13.小明想利用一块电流表和阻值已知的电阻R0测量电阻RX的阻值。他选择了满足实验要求的电源、电流表，并连接了实验电路，如图所示。小明的实验步骤没有写完整，请你帮助他完成实验步骤，并写出电阻RX的表达式。（1）闭合开关S1，断开S2，读出电流表的示数为I1；（2）________，读出电流表的示数为I2；请用测量量I1、I2和已知量R0表示RX，RX=________。14.如图所示的图象分别是家庭电路中的两个白炽灯泡L1、L2的U﹣I图象．由这两条曲线可知，当灯泡两端电压增大时，灯丝的电...
