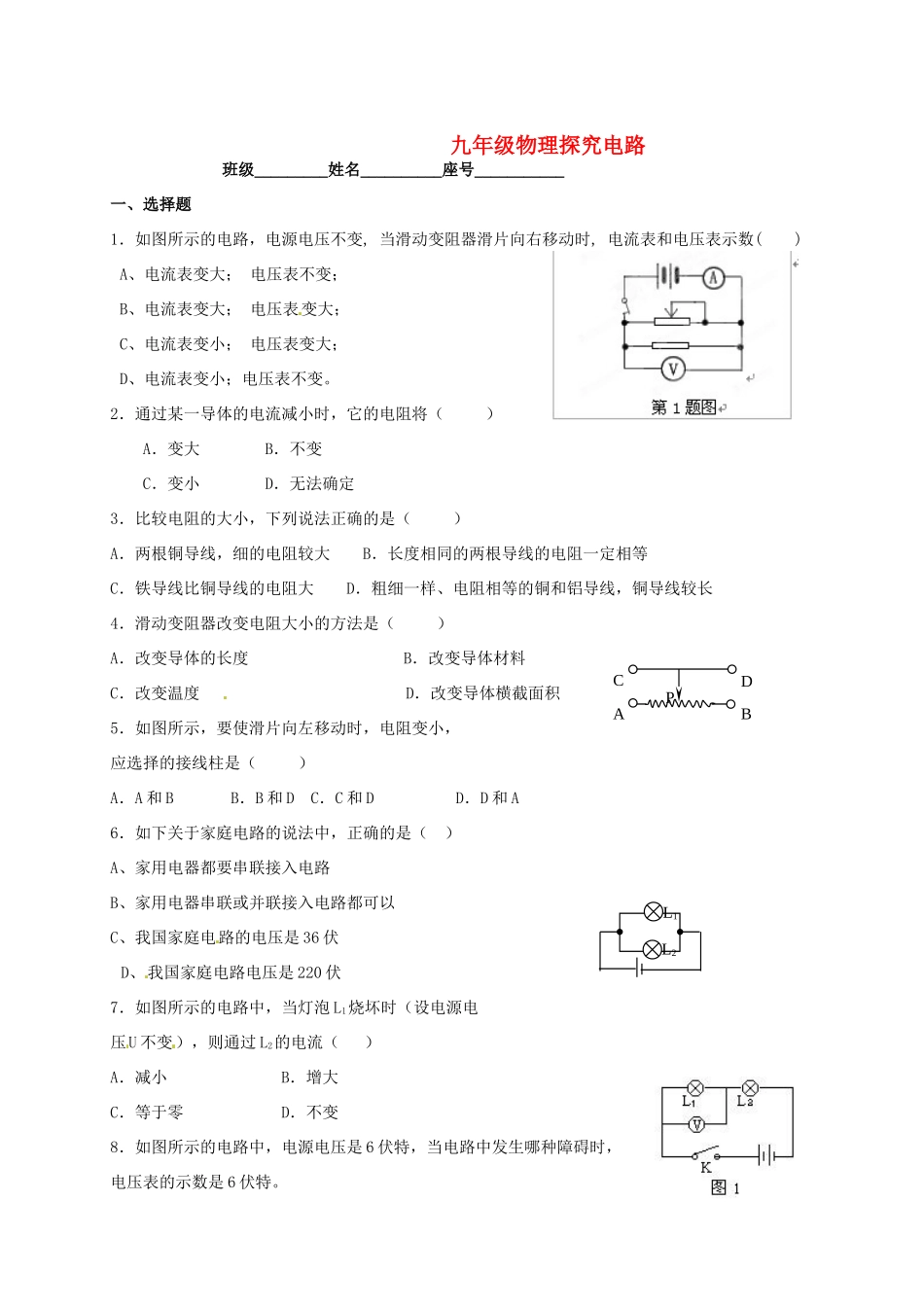

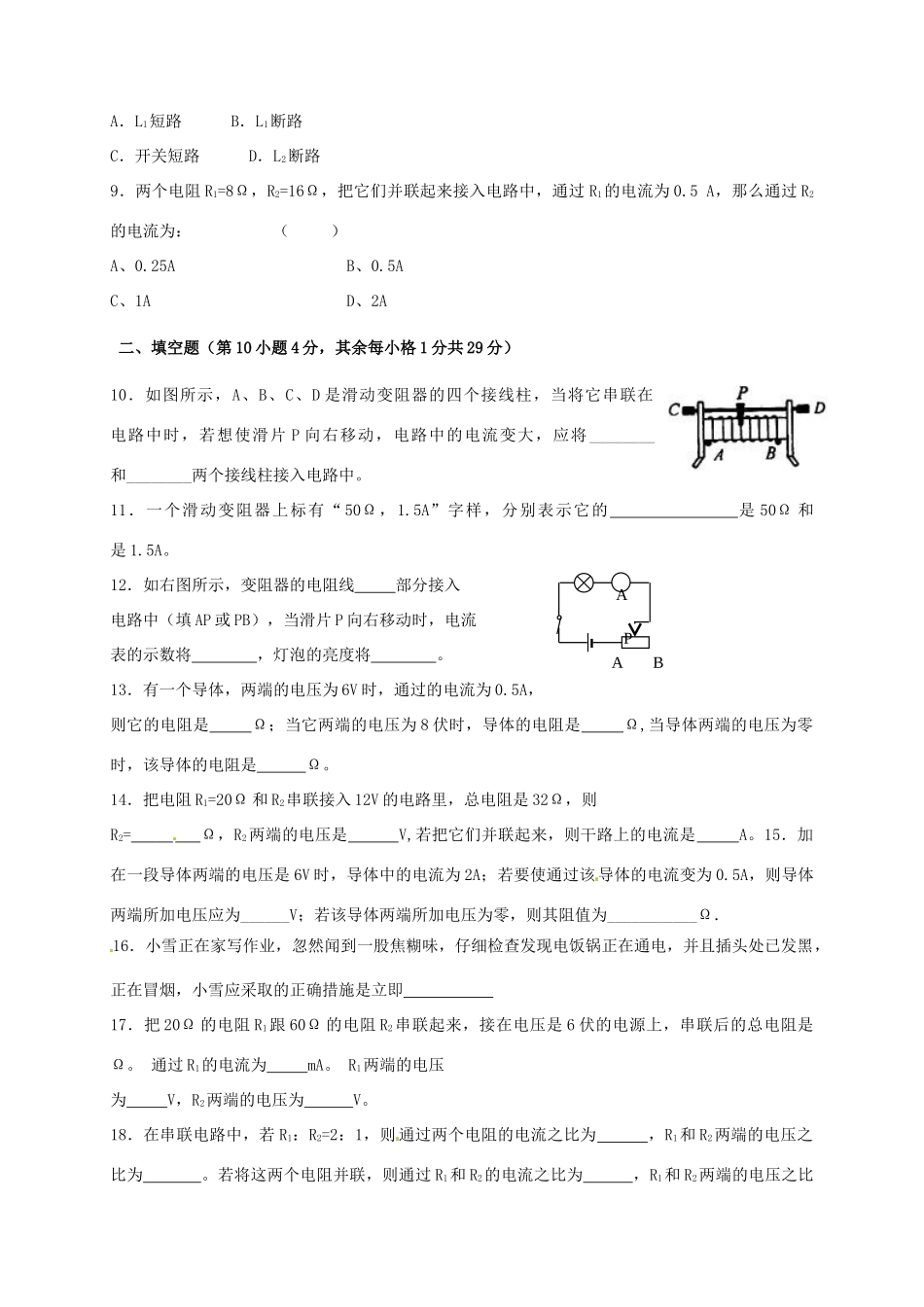

九年级物理探究电路班级_________姓名__________座号___________一、选择题1．如图所示的电路，电源电压不变,当滑动变阻器滑片向右移动时,电流表和电压表示数()A、电流表变大；电压表不变；B、电流表变大；电压表变大；C、电流表变小；电压表变大；D、电流表变小；电压表不变。2．通过某一导体的电流减小时，它的电阻将（）A．变大B．不变C．变小D．无法确定3．比较电阻的大小，下列说法正确的是（）A．两根铜导线，细的电阻较大B．长度相同的两根导线的电阻一定相等C．铁导线比铜导线的电阻大D．粗细一样、电阻相等的铜和铝导线，铜导线较长4．滑动变阻器改变电阻大小的方法是（）A．改变导体的长度B．改变导体材料C．改变温度D．改变导体横截面积5．如图所示，要使滑片向左移动时，电阻变小，应选择的接线柱是（）A．A和BB．B和DC．C和DD．D和A6．如下关于家庭电路的说法中，正确的是（）A、家用电器都要串联接入电路B、家用电器串联或并联接入电路都可以C、我国家庭电路的电压是36伏D、我国家庭电路电压是220伏7．如图所示的电路中，当灯泡L1烧坏时（设电源电压U不变），则通过L2的电流（）A．减小B．增大C．等于零D．不变8．如图所示的电路中，电源电压是6伏特，当电路中发生哪种障碍时，电压表的示数是6伏特。ABDCPL1L2A．L1短路B．L1断路C．开关短路D．L2断路9．两个电阻R1=8Ω，R2=16Ω，把它们并联起来接入电路中，通过R1的电流为0.5A，那么通过R2的电流为：（）A、0.25AB、0.5AC、1AD、2A二、填空题（第10小题4分，其余每小格1分共29分）10．如图所示，A、B、C、D是滑动变阻器的四个接线柱，当将它串联在电路中时，若想使滑片P向右移动，电路中的电流变大，应将________和________两个接线柱接入电路中。11．一个滑动变阻器上标有“50Ω，1.5A”字样，分别表示它的是50Ω和是1.5A。12．如右图所示，变阻器的电阻线部分接入电路中（填AP或PB），当滑片P向右移动时，电流表的示数将，灯泡的亮度将。13．有一个导体，两端的电压为6V时，通过的电流为0.5A，则它的电阻是Ω；当它两端的电压为8伏时，导体的电阻是Ω,当导体两端的电压为零时，该导体的电阻是Ω。14．把电阻R1=20Ω和R2串联接入12V的电路里，总电阻是32Ω，则R2=Ω，R2两端的电压是V,若把它们并联起来，则干路上的电流是A。15．加在一段导体两端的电压是6V时，导体中的电流为2A；若要使通过该导体的电流变为0.5A，则导体两端所加电压应为______V；若该导体两端所加电压为零，则其阻值为___________Ω．16．小雪正在家写作业，忽然闻到一股焦糊味，仔细检查发现电饭锅正在通电，并且插头处已发黑，正在冒烟，小雪应采取的正确措施是立即17．把20Ω的电阻R1跟60Ω的电阻R2串联起来，接在电压是6伏的电源上，串联后的总电阻是Ω。通过R1的电流为mA。R1两端的电压为V，R2两端的电压为V。18．在串联电路中，若R1：R2=2：1，则通过两个电阻的电流之比为，R1和R2两端的电压之比为。若将这两个电阻并联，则通过R1和R2的电流之比为，R1和R2两端的电压之比AABP为。19.如图，电源电压为6V，电阻R为3Ω，闭合开关后，小灯不亮，经分析估计R或L之一发生故障，其余元件及连线都完好，则故障可能的情况及对应的电压表示数为（写出两种情况）（1）。（2）。图1三．作图题20．请把图中的开关S和灯泡L连在家庭电路的火线和零线之间21.如图所示是伏安法测小灯泡电阻的实物图，其中有些导线尚未连接，请你连接成完整的电路，并画出相应的电路图。四、实验与探究题22．用实验探究导体的材料、长度、横截面积对电阻的影响，供选择的导体规格如下表：材料编号长度/m横截面积/m㎡材料编号长度/m横截面积/m㎡镍铬合金①10．5锰铜⑤10．5②11⑥11③1．50．5⑦1．50．5④1．51⑧1．51你认为下面对导体选择最合理的一组是（）A．③④⑤⑥B．②③⑥⑦C．①⑤⑥⑦D．⑤⑥⑦⑧23.为了测量电阻R的阻值，某同学连接实验器材的线路如图所示，请指出连接线路中的三个错误：（1）____________________（2）_____________________（3）____________________24．在探究导体中电流、电压和电阻三者的关系的实验中，同学们提出以下猜想：猜想A：电流可能跟...
