九年级物理总复习——电学试验专题VIP免费

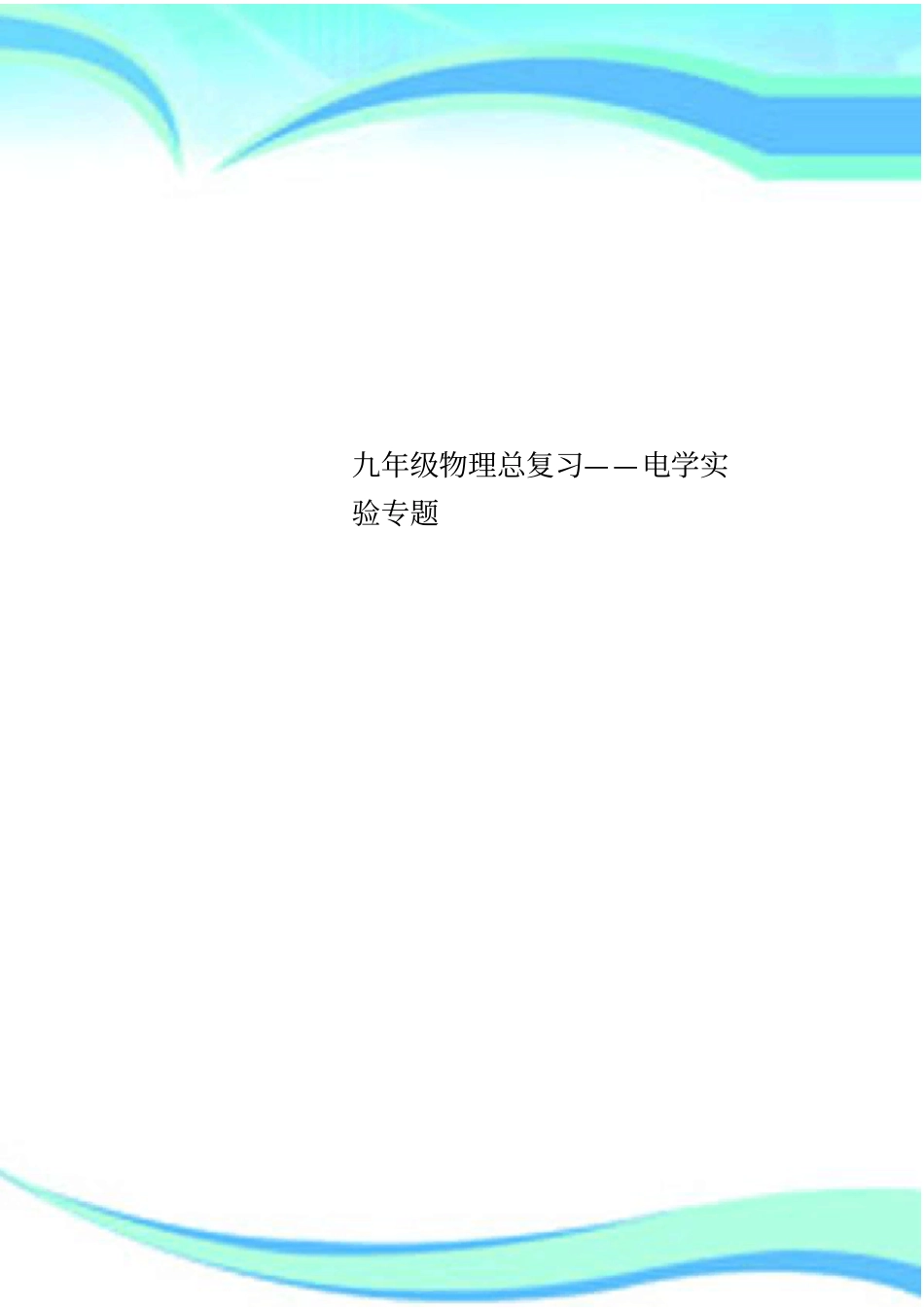

九年级物理总复习——电学试验专题_第1页
1/18
九年级物理总复习——电学试验专题_第2页
2/18

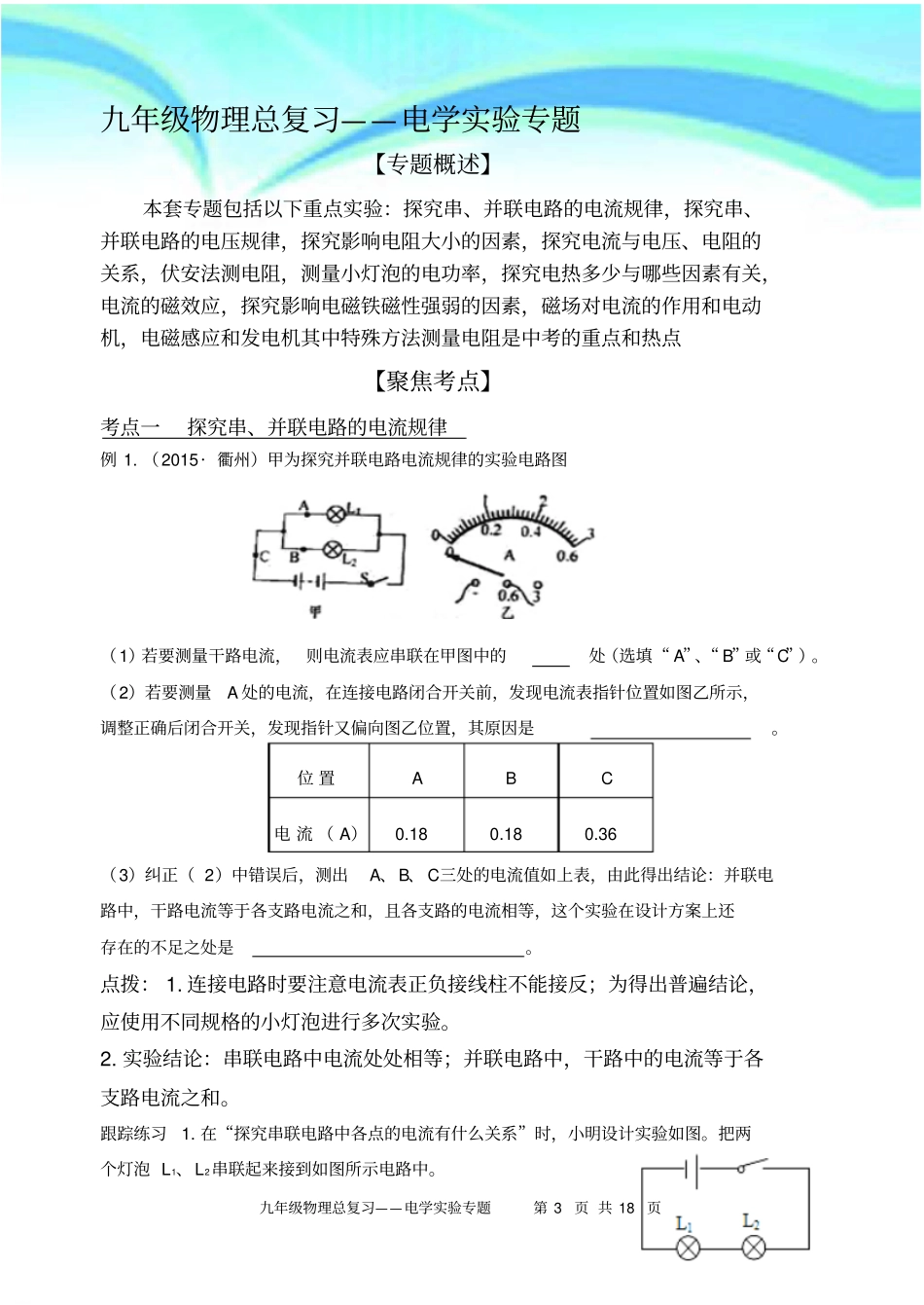

九年级物理总复习——电学试验专题_第3页
3/18
九年级物理总复习——电学实验专题2————————————————————————————————作者:————————————————————————————————日期:九年级物理总复习——电学实验专题第3页共18页九年级物理总复习——电学实验专题【专题概述】本套专题包括以下重点实验:探究串、并联电路的电流规律,探究串、并联电路的电压规律,探究影响电阻大小的因素,探究电流与电压、电阻的关系,伏安法测电阻,测量小灯泡的电功率,探究电热多少与哪些因素有关,电流的磁效应,探究影响电磁铁磁性强弱的因素,磁场对电流的作用和电动机,电磁感应和发电机其中特殊方法测量电阻是中考的重点和热点【聚焦考点】考点一探究串、并联电路的电流规律例1.(2015·衢州)甲为探究并联电路电流规律的实验电路图(1)若要测量干路电流,则电流表应串联在甲图中的处(选填“A”、“B”或“C”)。(2)若要测量A处的电流,在连接电路闭合开关前,发现电流表指针位置如图乙所示,调整正确后闭合开关,发现指针又偏向图乙位置,其原因是。位置ABC电流(A)0.180.180.36(3)纠正(2)中错误后,测出A、B、C三处的电流值如上表,由此得出结论:并联电路中,干路电流等于各支路电流之和,且各支路的电流相等,这个实验在设计方案上还存在的不足之处是。点拨:1.连接电路时要注意电流表正负接线柱不能接反;为得出普遍结论,应使用不同规格的小灯泡进行多次实验。2.实验结论:串联电路中电流处处相等;并联电路中,干路中的电流等于各支路电流之和。跟踪练习1.在“探究串联电路中各点的电流有什么关系”时,小明设计实验如图。把两个灯泡L1、L2串联起来接到如图所示电路中。九年级物理总复习——电学实验专题第4页共18页(1)实验中两个小灯泡的规格应该是(选填“相同”或“不相同”)。(2)在拆接电路时,开关必须。若无法估计电路电路中电流的大小,应用方法选择合适的量程。(3)实验中改变电流表的位置,发现电流表的示数。这说明。考点二探究串、并联电路的电压规律例2.(2015?莆田)小希用如图所示电路来探究串联电路的电压特点。(1)电压表必须联在被测电路两端。(2)实验中最好选择规格(填“相同”或“不相同”)的小灯泡。(3)用电压表分别测出A与B、B与C、A与C两点间的电压为UAB、UBC、UAC。经过多次实验,得到的数据记录在图表中。分析实验数据,你可得到串联电路的电压特点是(用公式表示)。实验次数UAB/VUBC/VUAC/V10.82.23.021.02.03.031.21.83.0(4)小希进行多次实验的主要目的是(填序号)①寻找普遍规律②减小实验误差。点拨:(1)任何电学实验,在拆接电路时开关都应断开,并将滑动变阻器的滑片移到最大阻值处。(2)为得出普遍规律,应使用不同规格的器材进行实验。(3)串联电路中总电压等于串联电路中部分电压之和,即:U=U1+U2⋯⋯并联电路中各支路两端的电压都等于电源电压,即:U=U1=U2=U3=⋯⋯(4)在物理实验中,多次测量的目的有两个:将测量数据取平均值,减小误差;使规律具有普遍性,避免片面性。九年级物理总复习——电学实验专题第5页共18页跟踪练习2.(2015?营口)在图甲的电路中,当闭合开关S后,电路正常工作两只电压表指针位置均如图乙所示,则电阻R1、R2两端电压分别是:()A.4.8V1.2V;B.6V1.2V;C.1.2V6V;D.1.2V4.8V.考点三探究影响电阻大小的因素例3.(2016?奉贤区)如表是不同规格的金属线,为了研究导体的电阻与材料是否有关,应选取做实验的金属线是()种类长短(米)粗细(毫米2)a锰铜线10.1b锰铜线10.2c锰铜线0.50.2d镍铬线10.1回答下列问题:(1)本实验用到的方法有和(2)为研究电阻与材料的关系,应选用两组导体进行对照;为研究电阻与横截面积的关系应选择两组进行对照;为研究电阻与长度的关系应选择两组导体进行对照(3)导体电阻的大小跟材料、长度和横截面积的关系。A。电阻的大小与长度的关系是:B。电阻的大小与横截面积的关系是【拓展】若有一根合金材料阻将其长度拉长为原来的二倍,则拉长后的电阻将变,原因是。点拨:通过观察电流表示数来判断电阻的变化,实验用到了转换法;导体的电阻与材料、...
