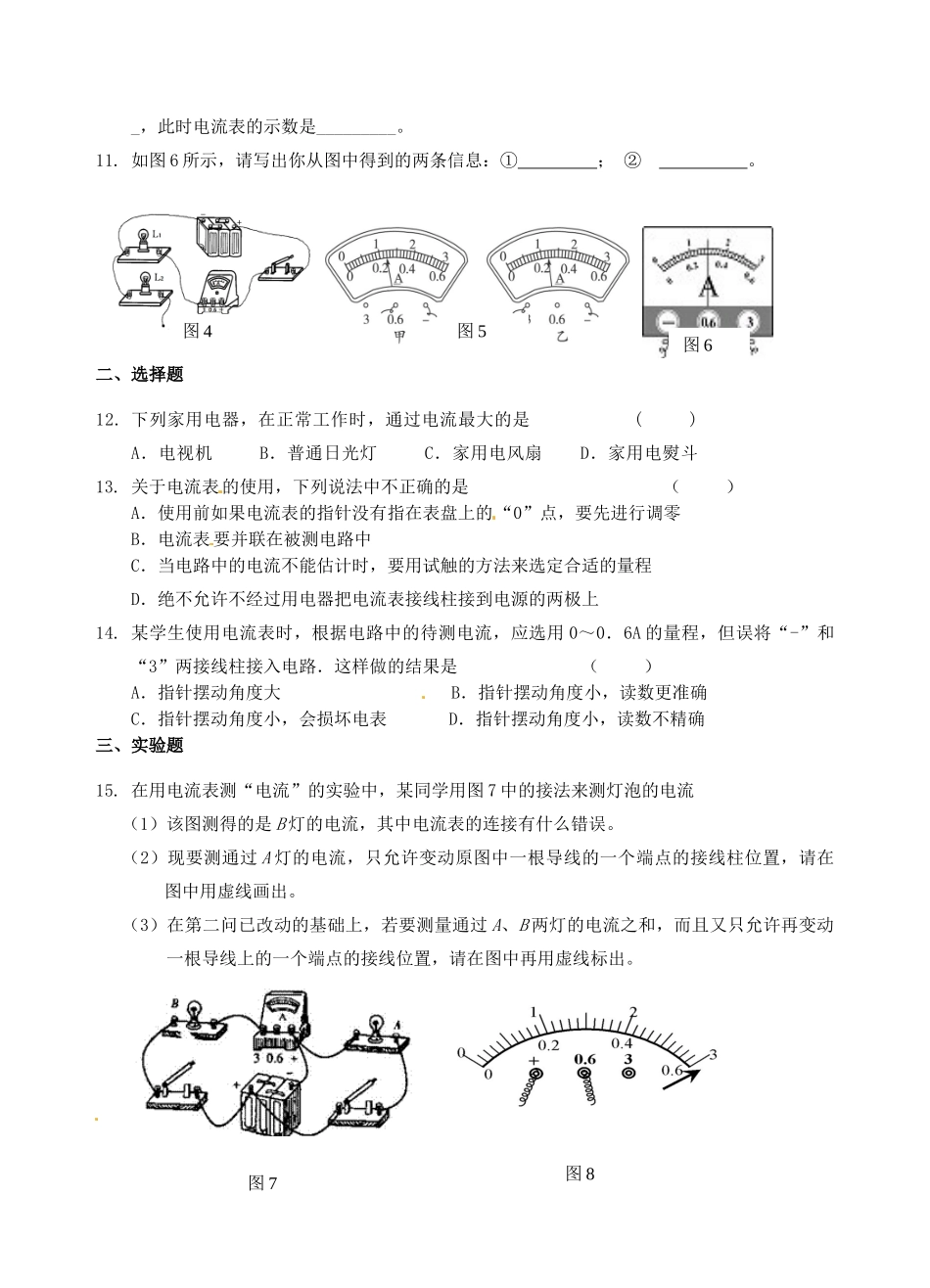

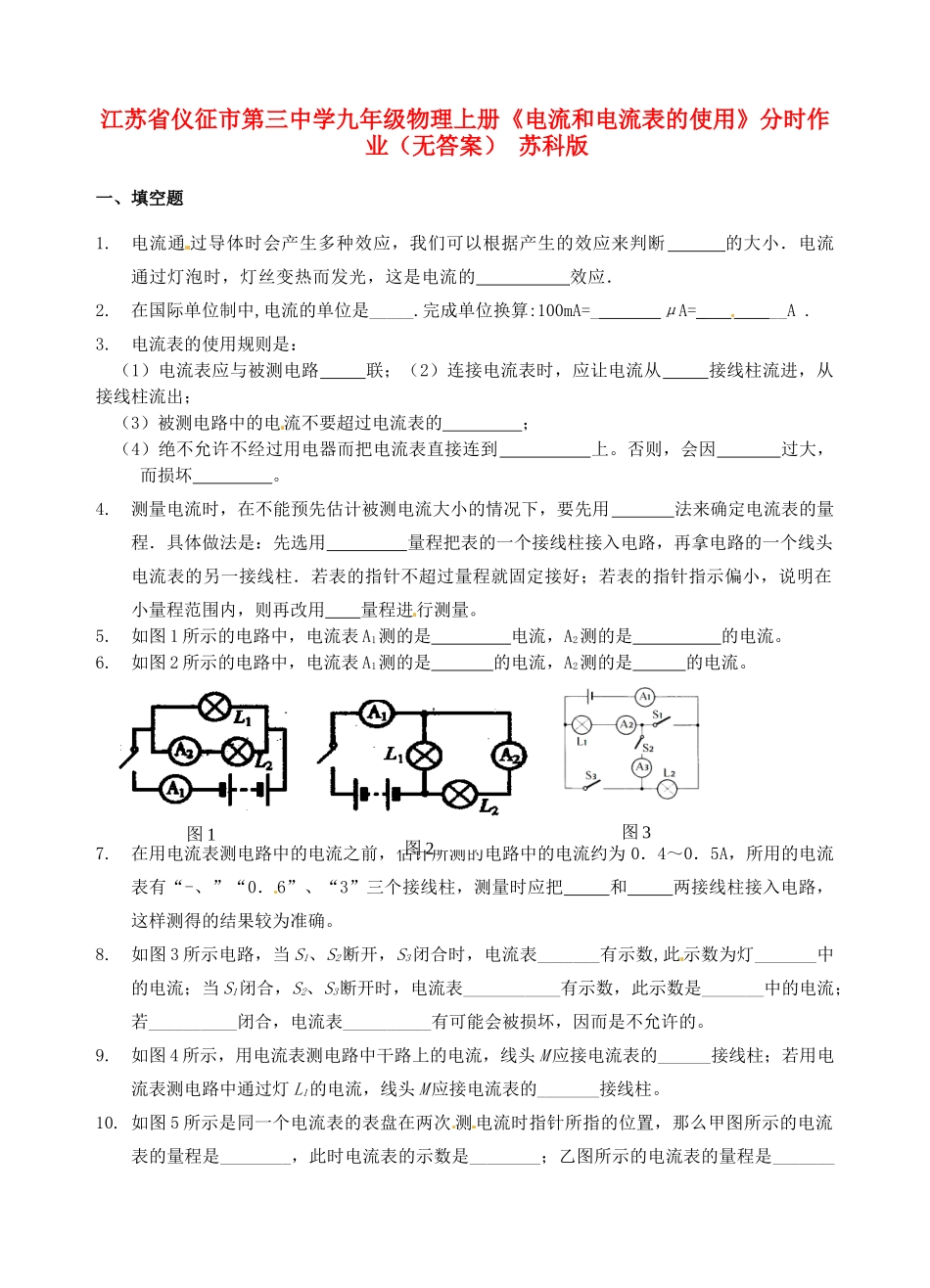

江苏省仪征市第三中学九年级物理上册《电流和电流表的使用》分时作业（无答案）苏科版一、填空题1.电流通过导体时会产生多种效应，我们可以根据产生的效应来判断的大小．电流通过灯泡时，灯丝变热而发光，这是电流的效应．2.在国际单位制中,电流的单位是_____.完成单位换算:100mA=_μA=___A.3.电流表的使用规则是：（1）电流表应与被测电路联；（2）连接电流表时，应让电流从接线柱流进，从接线柱流出；（3）被测电路中的电流不要超过电流表的；（4）绝不允许不经过用电器而把电流表直接连到上。否则，会因过大，而损坏。4.测量电流时，在不能预先估计被测电流大小的情况下，要先用法来确定电流表的量程．具体做法是：先选用量程把表的一个接线柱接入电路，再拿电路的一个线头电流表的另一接线柱．若表的指针不超过量程就固定接好；若表的指针指示偏小，说明在小量程范围内，则再改用量程进行测量。5.如图1所示的电路中，电流表A1测的是电流，A2测的是的电流。6.如图2所示的电路中，电流表A1测的是的电流，A2测的是的电流。7.在用电流表测电路中的电流之前，估计所测的电路中的电流约为0．4～0．5A，所用的电流表有“-、”“0．6”、“3”三个接线柱，测量时应把和两接线柱接入电路，这样测得的结果较为准确。8.如图3所示电路，当S1、S2断开，S3闭合时，电流表_______有示数,此示数为灯_______中的电流；当S1闭合，S2、S3断开时，电流表___________有示数，此示数是_______中的电流；若__________闭合，电流表__________有可能会被损坏，因而是不允许的。9.如图4所示，用电流表测电路中干路上的电流，线头M应接电流表的______接线柱；若用电流表测电路中通过灯L1的电流，线头M应接电流表的_______接线柱。10.如图5所示是同一个电流表的表盘在两次测电流时指针所指的位置，那么甲图所示的电流表的量程是________，此时电流表的示数是________；乙图所示的电流表的量程是_______图3图1图2_，此时电流表的示数是_________。11.如图6所示，请写出你从图中得到的两条信息：①；②。二、选择题12.下列家用电器，在正常工作时，通过电流最大的是()A．电视机B．普通日光灯C．家用电风扇D．家用电熨斗13.关于电流表的使用，下列说法中不正确的是（）A．使用前如果电流表的指针没有指在表盘上的“0”点，要先进行调零B．电流表要并联在被测电路中C．当电路中的电流不能估计时，要用试触的方法来选定合适的量程D．绝不允许不经过用电器把电流表接线柱接到电源的两极上14.某学生使用电流表时，根据电路中的待测电流，应选用0～0．6A的量程，但误将“-”和“3”两接线柱接入电路．这样做的结果是（）A．指针摆动角度大B．指针摆动角度小，读数更准确C．指针摆动角度小，会损坏电表D．指针摆动角度小，读数不精确三、实验题15.在用电流表测“电流”的实验中，某同学用图7中的接法来测灯泡的电流（1）该图测得的是B灯的电流，其中电流表的连接有什么错误。（2）现要测通过A灯的电流，只允许变动原图中一根导线的一个端点的接线柱位置，请在图中用虚线画出。（3）在第二问已改动的基础上，若要测量通过A、B两灯的电流之和，而且又只允许再变动一根导线上的一个端点的接线位置，请在图中再用虚线标出。图4图5图6图7图8
