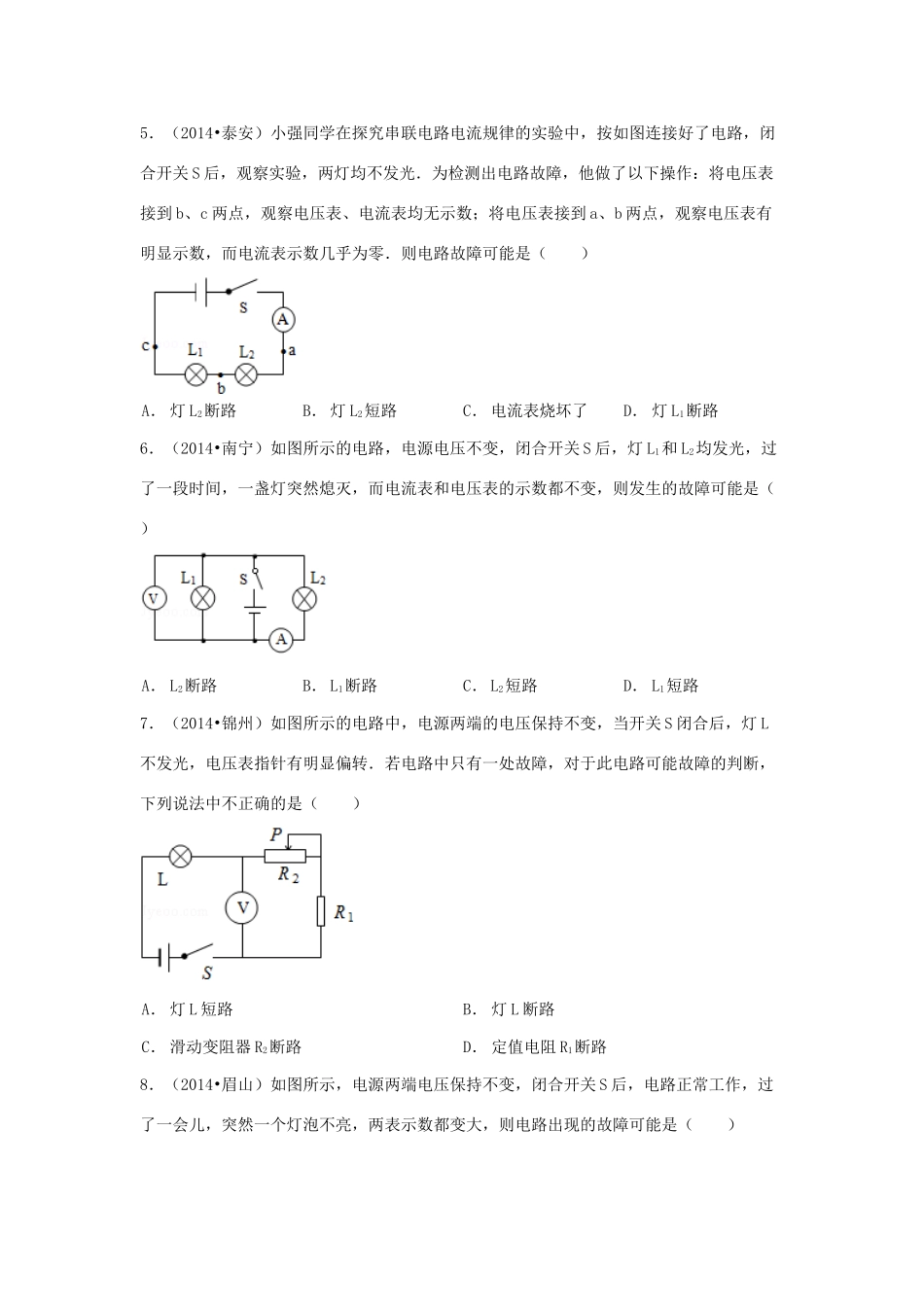

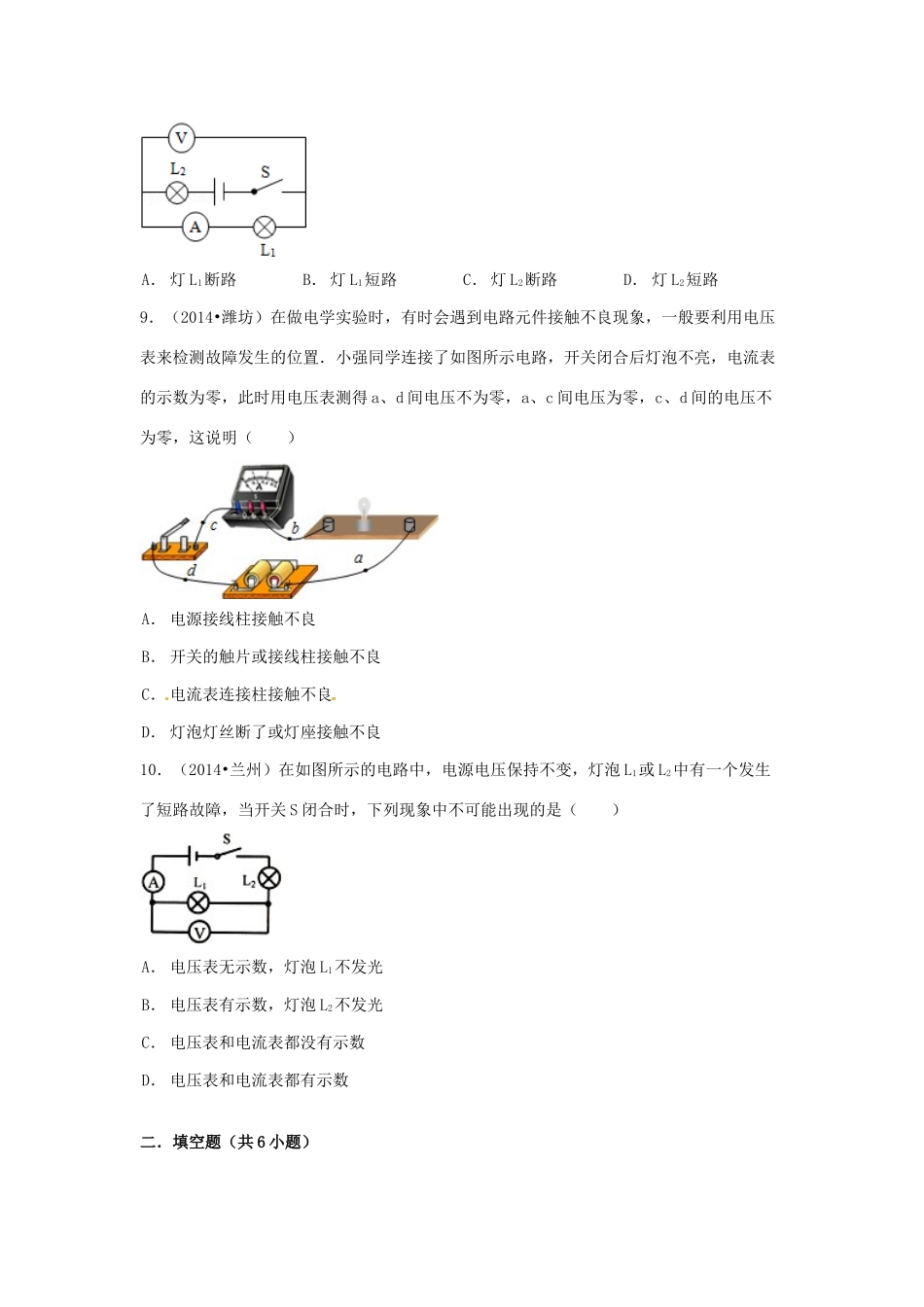

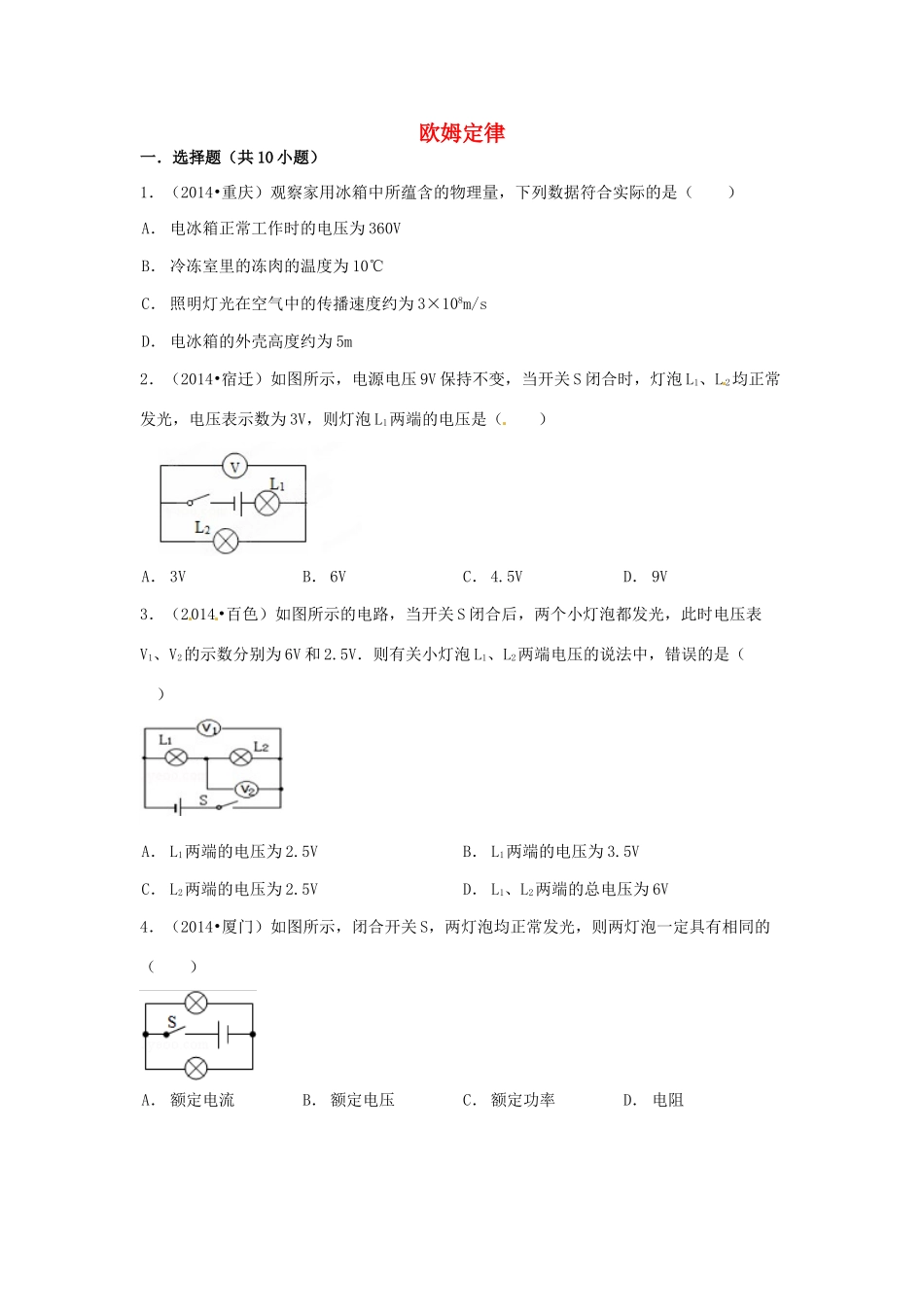

欧姆定律一．选择题（共10小题）1．（2014•重庆）观察家用冰箱中所蕴含的物理量，下列数据符合实际的是（）A．电冰箱正常工作时的电压为360VB．冷冻室里的冻肉的温度为10℃C．照明灯光在空气中的传播速度约为3×108m/sD．电冰箱的外壳高度约为5m2．（2014•宿迁）如图所示，电源电压9V保持不变，当开关S闭合时，灯泡L1、L2均正常发光，电压表示数为3V，则灯泡L1两端的电压是（）A．3VB．6VC．4.5VD．9V3．（2014•百色）如图所示的电路，当开关S闭合后，两个小灯泡都发光，此时电压表V1、V2的示数分别为6V和2.5V．则有关小灯泡L1、L2两端电压的说法中，错误的是（）A．L1两端的电压为2.5VB．L1两端的电压为3.5VC．L2两端的电压为2.5VD．L1、L2两端的总电压为6V4．（2014•厦门）如图所示，闭合开关S，两灯泡均正常发光，则两灯泡一定具有相同的（）A．额定电流B．额定电压C．额定功率D．电阻5．（2014•泰安）小强同学在探究串联电路电流规律的实验中，按如图连接好了电路，闭合开关S后，观察实验，两灯均不发光．为检测出电路故障，他做了以下操作：将电压表接到b、c两点，观察电压表、电流表均无示数；将电压表接到a、b两点，观察电压表有明显示数，而电流表示数几乎为零．则电路故障可能是（）A．灯L2断路B．灯L2短路C．电流表烧坏了D．灯L1断路6．（2014•南宁）如图所示的电路，电源电压不变，闭合开关S后，灯L1和L2均发光，过了一段时间，一盏灯突然熄灭，而电流表和电压表的示数都不变，则发生的故障可能是（）A．L2断路B．L1断路C．L2短路D．L1短路7．（2014•锦州）如图所示的电路中，电源两端的电压保持不变，当开关S闭合后，灯L不发光，电压表指针有明显偏转．若电路中只有一处故障，对于此电路可能故障的判断，下列说法中不正确的是（）A．灯L短路B．灯L断路C．滑动变阻器R2断路D．定值电阻R1断路8．（2014•眉山）如图所示，电源两端电压保持不变，闭合开关S后，电路正常工作，过了一会儿，突然一个灯泡不亮，两表示数都变大，则电路出现的故障可能是（）A．灯L1断路B．灯L1短路C．灯L2断路D．灯L2短路9．（2014•潍坊）在做电学实验时，有时会遇到电路元件接触不良现象，一般要利用电压表来检测故障发生的位置．小强同学连接了如图所示电路，开关闭合后灯泡不亮，电流表的示数为零，此时用电压表测得a、d间电压不为零，a、c间电压为零，c、d间的电压不为零，这说明（）A．电源接线柱接触不良B．开关的触片或接线柱接触不良C．电流表连接柱接触不良D．灯泡灯丝断了或灯座接触不良10．（2014•兰州）在如图所示的电路中，电源电压保持不变，灯泡L1或L2中有一个发生了短路故障，当开关S闭合时，下列现象中不可能出现的是（）A．电压表无示数，灯泡L1不发光B．电压表有示数，灯泡L2不发光C．电压表和电流表都没有示数D．电压表和电流表都有示数二．填空题（共6小题）11．（2014•永州）如图所示电路中，当闭合开关后，两个电压表的指针均为图乙所示，则电阻R1和R2两端得到电压分别为V和V．12．（2014•曲靖）两电阻R1：R2=1：2，将它们串联在电路中，它们两端的电压之比为，相同时间内电流通过电阻产生的热量之比为．13．（2014•汕尾）如图所示是分别测量定值电阻R和小灯泡L两端电压和通过的电流后得到的U﹣I关系图线．由图可知，定值电阻R的阻值为Ω；小灯泡L的阻值会随其两端电压的升高而逐渐变，当其两端电压为2V时阻值为Ω．14．（2014•自贡）一只小灯泡的额定电压为8V，正常发光时通过它的电流为0.4A，现将该小灯泡接在12V的电源上，为使其正常发光，应联一个Ω的电阻．15．（2014•青海）如图所示的电路中，电源电压为12V．闭合开关后，电流表的示数为0.4A，电压表的示数为8V，则电阻R2的阻值是Ω．将滑动变阻器R1的滑片向右移动，电压表的示数将变．16．（2014•乐山）如图甲所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压不变．闭合开关S后，滑片P从a端移动到b端，电流表示数I与电压表示数U的变化关系如图乙所示，则电源电压为V，R1的阻值为Ω．三．解答题（共8小题）17．（2014•鞍山）图1的电路中，电源电压恒为12V，滑动变阻器铭牌上标有“100Ω0....
