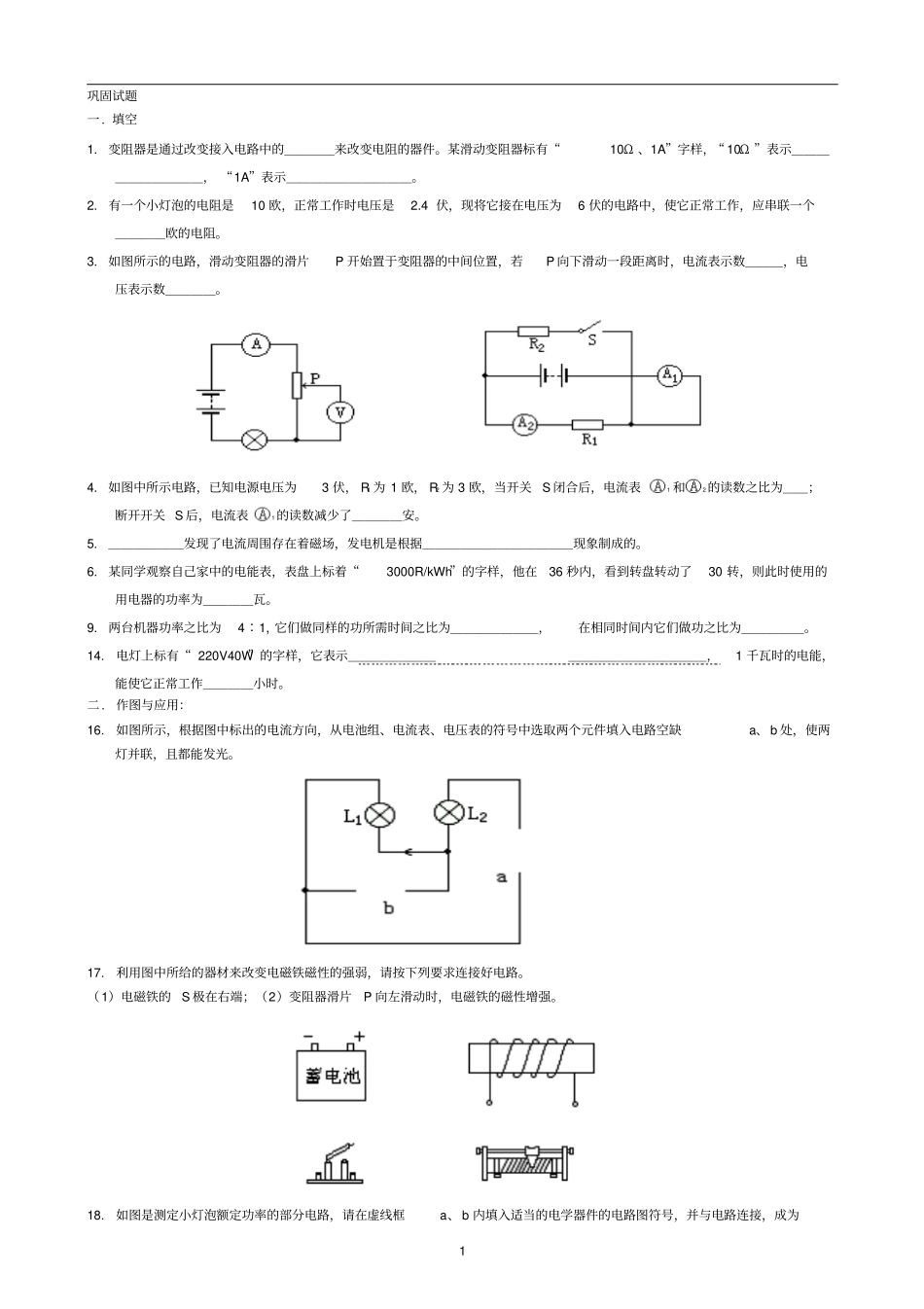

1巩固试题一.填空1.变阻器是通过改变接入电路中的＿＿＿＿来改变电阻的器件。某滑动变阻器标有“10Ω、1A”字样，“10Ω”表示＿＿＿＿＿＿＿＿＿＿，“1A”表示＿＿＿＿＿＿＿＿＿＿。2.有一个小灯泡的电阻是10欧，正常工作时电压是2.4伏，现将它接在电压为6伏的电路中，使它正常工作，应串联一个＿＿＿＿欧的电阻。3.如图所示的电路，滑动变阻器的滑片P开始置于变阻器的中间位置，若P向下滑动一段距离时，电流表示数＿＿＿，电压表示数＿＿＿＿。4.如图中所示电路，已知电源电压为3伏，R1为1欧，R2为3欧，当开关S闭合后，电流表1和2的读数之比为＿＿；断开开关S后，电流表1的读数减少了＿＿＿＿安。5.＿＿＿＿＿＿发现了电流周围存在着磁场，发电机是根据＿＿＿＿＿＿＿＿＿＿＿＿现象制成的。6.某同学观察自己家中的电能表，表盘上标着“3000R/kWh”的字样，他在36秒内，看到转盘转动了30转，则此时使用的用电器的功率为＿＿＿＿瓦。9.两台机器功率之比为4∶1，它们做同样的功所需时间之比为＿＿＿＿＿＿＿，在相同时间内它们做功之比为＿＿＿＿＿。14.电灯上标有“220V40W”的字样，它表示＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿，1千瓦时的电能，能使它正常工作＿＿＿＿小时。二.作图与应用：16.如图所示，根据图中标出的电流方向，从电池组、电流表、电压表的符号中选取两个元件填入电路空缺a、b处，使两灯并联，且都能发光。17.利用图中所给的器材来改变电磁铁磁性的强弱，请按下列要求连接好电路。（1）电磁铁的S极在右端；（2）变阻器滑片P向左滑动时，电磁铁的磁性增强。18.如图是测定小灯泡额定功率的部分电路，请在虚线框a、b内填入适当的电学器件的电路图符号，并与电路连接，成为2一个测定小灯泡额定功率的完整电路。19.如图，电流表的连接是正确的，试标出通电螺线管的N、S极，并标出小磁针静止时N极的指向。20.在日常观察的基础上，选择正确答案：（1）某同学发现家里的两只灯泡额定电压相同，但额定功率字样模糊不清，仔细观察发现甲灯泡的灯丝较粗且短，乙灯泡的灯丝较细且长，比较这两只灯泡的额定功率：（）A、甲灯大。B、乙灯大。C、一样大。D、条件不足，无法判断。（2）一只普通家用白炽灯发光时，通过它的电流约为：（）A、0.2安。B、200安。C、0.02安。D、0.002安。三.选择：21.（）一个开关同时能控制三个灯泡，则这三个灯泡的连接方式为：A、一定是串联。B、一定是并联。C、串联或并联都可以。D、以上答案都不对。22.（）电灯的亮度主要取决于：A、电功的大小。B、电压的大小。C、实际功率的大小。D、额定功率的大小。25.（）有两个分别标有“6V2W”和“12V8W”字样的小灯泡，若将它们串联在电路中，使其中一个灯泡恰能正常发光，则加在串联电路两端的电压是：A、6V。B、12V。C、18V、D、24V。26.（）甲灯是“220V100W”，乙灯是“110V100W”，当它们正常发光时，消耗的电能是：A、甲灯多。B、乙灯多。C、一样多。D、不能确定。30.（）某机器的功率是4.7千瓦，它表示的意思是：A、此机器做功4.7千瓦。B、此机器做功4.7×103焦。C、此机器在1秒钟内做功4.7千瓦。D、此机器在1秒钟内做功4.7×103焦。四.计算：38.如图所示，电源电压保持9伏不变。R0的阻值为16.5欧。图中虚线框内有两个电阻器，阻值分别为R1＝6欧，R2＝2.5欧。（1）当闭合开关S1和S2、断开S3时，电路的总功率为3.6瓦，求通过R0的电流大小。（2）当断开S1，闭合S2和S3时，电流表的示数为0.36安，请通过计算，在图中虚线框内画出R1和R2接入电路的情况。（3）当同时闭合S1、S2和S3时，求虚线框内电阻的电功率。323.（）如图所示的电路中，当P从a端滑到b端时，灯泡的亮度、电压表1以及电压表2的示数变化情况是：A、灯泡变亮，1变大，2变小。B、灯泡变暗，1变大，2变小。C、灯泡变暗，1变小，2变小。D、灯泡亮度不变，1变大，2不变。24.（）电阻R已知，根据图中电表的读数来求出Rx的阻值，其中不能实现的图是：五.实验与设计：39如图（甲）所示，一个内部具有电路结构的黑箱上有两个插孔。如把电压表正确接上插孔，示数是3伏；如把电流表正确接上插孔，示数是3安，由此断定箱内电路是图（乙）中...
