岩土体变形监测课件VIP免费

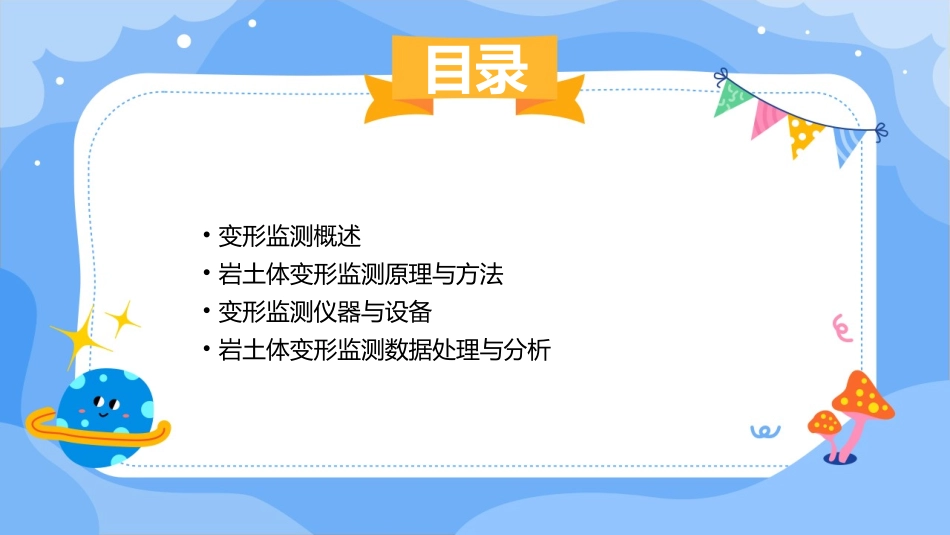

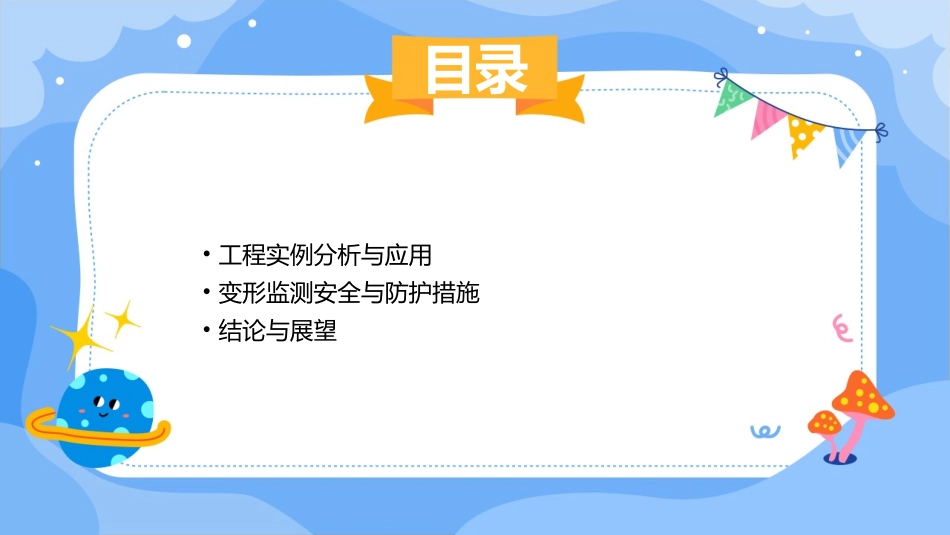

岩土体变形监测课件目录•变形监测概述•岩土体变形监测原理与方法•变形监测仪器与设备•岩土体变形监测数据处理与分析目录•工程实例分析与应用•变形监测安全与防护措施•结论与展望01变形监测概述保障工程安全变形监测可以及时发现和处理工程中的安全隐患，避免或减少事故的发生，保障工程安全。指导工程施工通过对变形监测数据的分析，可以指导工程施工，优化设计方案，提高工程质量。掌握变形规律和趋势通过对岩土体进行变形监测，可以掌握其变形的规律和趋势，为工程设计和施工提供重要依据。变形监测目的与意义根据监测对象的不同，变形监测可分为地表变形监测、地下变形监测和结构变形监测等。变形监测分类变形监测具有长期性、连续性、高精度性和实时性等特点，需要使用先进的仪器设备和技术手段进行监测。变形监测特点变形监测分类与特点123随着传感器技术、无线通信技术、云计算技术等的发展，自动化监测技术将成为主流，实现实时监测和数据自动处理。自动化监测技术变形监测涉及到地质学、土力学、测量学等多个学科领域，未来将进一步促进多学科交叉融合，推动变形监测技术的发展。多学科交叉融合通过对大量变形监测数据的分析和挖掘，结合人工智能技术，可以实现变形预测和预警，提高工程安全性和效率。大数据和人工智能技术应用变形监测技术发展趋势02岩土体变形监测原理与方法传统大地测量利用经纬仪、水准仪等设备进行角度和距离测量，精度较高但效率较低。现代大地测量采用全球定位系统（GPS）、全站仪等技术进行高精度、高效率的测量。大地测量方法通过测量地下岩土体的电阻率变化来推断其变形情况，适用于浅表层变形监测。利用地震波在岩土体中传播的特性，分析波速、振幅等参数变化来监测变形，适用于深层变形监测。地球物理勘探方法地震勘探法电阻率法传感器技术通过安装各种传感器（如位移传感器、压力传感器等）实时监测岩土体的变形情况，实现自动化数据采集和分析。光纤传感技术利用光纤传感器对岩土体变形进行实时监测，具有高精度、抗干扰能力强等优点。自动化监测技术03变形监测仪器与设备用于测量水平角和竖直角，确定目标点的空间位置。经纬仪水准仪全站仪用于测量两点间的高差，确定目标点的高程。集经纬仪、水准仪、测距仪等功能于一体，实现目标点的三维坐标测量。030201传统测量仪器03无人机搭载的测量系统利用无人机搭载相机、激光雷达等传感器，快速获取大范围地形和变形信息。01自动全站仪可自动跟踪、识别和测量目标，实现无人值守的连续监测。02激光扫描仪通过高速激光扫描获取目标表面的三维坐标，实现大范围、高精度的变形监测。自动化监测仪器通过测量钢弦的振动频率来监测结构物的应力、应变和位移等变形信息。振弦式传感器利用光纤光栅的波长变化来监测结构物的温度、应变和位移等变形信息。光纤光栅传感器实现对传感器信号的采集、处理、分析和存储，提供实时监测和预警功能。数据采集系统传感器及数据采集系统04岩土体变形监测数据处理与分析去除异常值、填补缺失值、平滑处理噪声数据，提高数据质量。数据清洗统一不同来源数据的格式，便于后续处理和分析。数据格式转换按照监测点、监测时间等分类整理数据，形成数据集。数据整理与分类数据预处理与整理精度评定根据平差结果计算观测值的中误差、相对误差等指标，评定监测精度。数据平差采用最小二乘法等方法进行数据平差，消除观测误差，提高数据精度。不确定性分析分析数据平差和精度评定过程中的不确定性因素，评估其对监测结果的影响。数据平差与精度评定利用图表、曲线等形式展示监测数据的变化趋势和规律，便于直观理解。可视化表达根据可视化结果，分析岩土体变形的时空分布特征、变形速率等信息，为工程安全提供决策依据。数据解释数据可视化表达与解释05工程实例分析与应用工程背景监测目的监测方法监测结果某边坡工程变形监测案例01020304介绍边坡工程的地理位置、工程规模、地质条件等。阐述变形监测的目的和意义，如确保工程安全、预防滑坡等。详细介绍采用的监测方法和技术，如大地测量法、自动化监测系统等。展示实际监测数据和结果，分析变形特征和趋势，评估工程...
