其他简单机械VIP免费

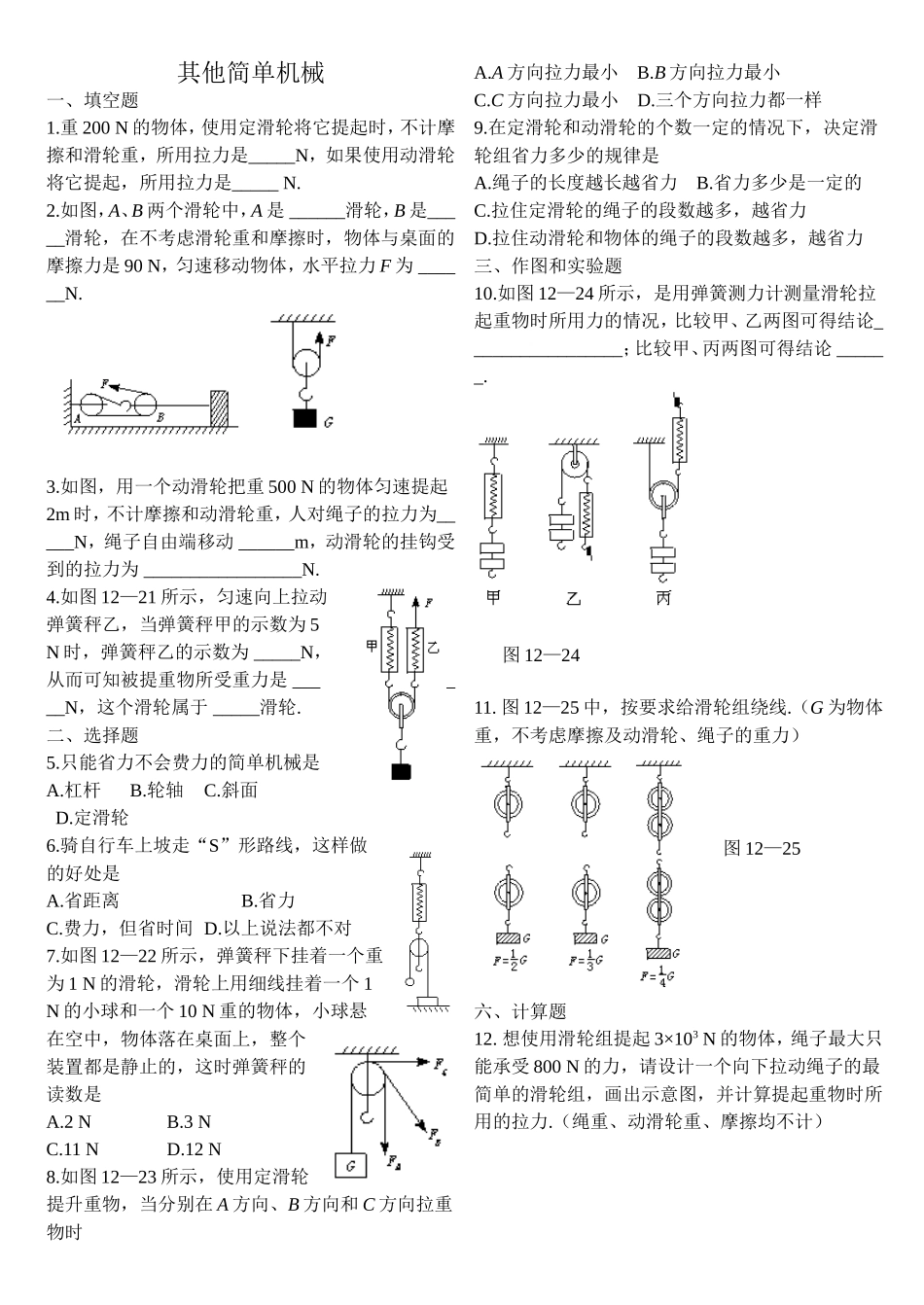

其他简单机械一、填空题1.重200N的物体，使用定滑轮将它提起时，不计摩擦和滑轮重，所用拉力是_____N，如果使用动滑轮将它提起，所用拉力是_____N.2.如图，A、B两个滑轮中，A是______滑轮，B是_____滑轮，在不考虑滑轮重和摩擦时，物体与桌面的摩擦力是90N，匀速移动物体，水平拉力F为______N.3.如图，用一个动滑轮把重500N的物体匀速提起2m时，不计摩擦和动滑轮重，人对绳子的拉力为_____N，绳子自由端移动______m，动滑轮的挂钩受到的拉力为_________________N.4.如图12—21所示，匀速向上拉动弹簧秤乙，当弹簧秤甲的示数为5N时，弹簧秤乙的示数为_____N，从而可知被提重物所受重力是______N，这个滑轮属于_____滑轮.二、选择题5.只能省力不会费力的简单机械是A.杠杆B.轮轴C.斜面D.定滑轮6.骑自行车上坡走“S”形路线，这样做的好处是A.省距离B.省力C.费力，但省时间D.以上说法都不对7.如图12—22所示，弹簧秤下挂着一个重为1N的滑轮，滑轮上用细线挂着一个1N的小球和一个10N重的物体，小球悬在空中，物体落在桌面上，整个装置都是静止的，这时弹簧秤的读数是A.2NB.3NC.11ND.12N8.如图12—23所示，使用定滑轮提升重物，当分别在A方向、B方向和C方向拉重物时A.A方向拉力最小B.B方向拉力最小C.C方向拉力最小D.三个方向拉力都一样9.在定滑轮和动滑轮的个数一定的情况下，决定滑轮组省力多少的规律是A.绳子的长度越长越省力B.省力多少是一定的C.拉住定滑轮的绳子的段数越多，越省力D.拉住动滑轮和物体的绳子的段数越多，越省力三、作图和实验题10.如图12—24所示，是用弹簧测力计测量滑轮拉起重物时所用力的情况，比较甲、乙两图可得结论_________________；比较甲、丙两图可得结论______.11.图12—25中，按要求给滑轮组绕线.（G为物体重，不考虑摩擦及动滑轮、绳子的重力）六、计算题12.想使用滑轮组提起3×103N的物体，绳子最大只能承受800N的力，请设计一个向下拉动绳子的最简单的滑轮组，画出示意图，并计算提起重物时所用的拉力.（绳重、动滑轮重、摩擦均不计）图12—24图12—25
