九年级物理：14变阻器练习题及答案VIP免费

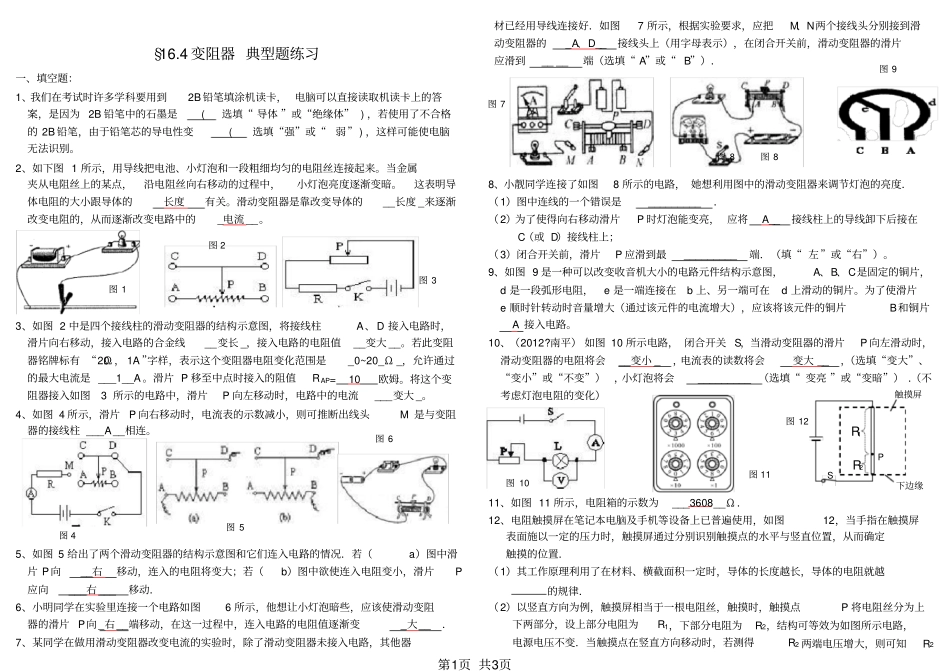

第1页共3页§16.4变阻器典型题练习一、填空题：1、我们在考试时许多学科要用到2B铅笔填涂机读卡，电脑可以直接读取机读卡上的答案，是因为2B铅笔中的石墨是(选填“导体”或“绝缘体”)，若使用了不合格的2B铅笔，由于铅笔芯的导电性变(选填“强”或“弱”)，这样可能使电脑无法识别。2、如下图1所示，用导线把电池、小灯泡和一段粗细均匀的电阻丝连接起来。当金属夹从电阻丝上的某点，沿电阻丝向右移动的过程中，小灯泡亮度逐渐变暗。这表明导体电阻的大小跟导体的长度有关。滑动变阻器是靠改变导体的__长度_来逐渐改变电阻的，从而逐渐改变电路中的_电流__。3、如图2中是四个接线柱的滑动变阻器的结构示意图，将接线柱A、D接入电路时，滑片向右移动，接入电路的合金线__变长_，接入电路的电阻值__变大__。若此变阻器铭牌标有“20Ω，1A”字样，表示这个变阻器电阻变化范围是_0~20_Ω_，允许通过的最大电流是___1__A。滑片P移至中点时接入的阻值RAP=10欧姆。将这个变阻器接入如图3所示的电路中，滑片P向左移动时，电路中的电流___变大_。4、如图4所示，滑片P向右移动时，电流表的示数减小，则可推断出线头M是与变阻器的接线柱___A__相连。5、如图5给出了两个滑动变阻器的结构示意图和它们连入电路的情况．若（a）图中滑片P向__右移动，连入的电阻将变大；若（b）图中欲使连入电阻变小，滑片P应向___右___移动．6、小明同学在实验里连接一个电路如图6所示，他想让小灯泡暗些，应该使滑动变阻器的滑片P向_右__端移动，在这一过程中，连入电路的电阻值逐渐变_大__．7、某同学在做用滑动变阻器改变电流的实验时，除了滑动变阻器未接入电路，其他器材已经用导线连接好．如图7所示，根据实验要求，应把M、N两个接线头分别接到滑动变阻器的_A、D__接线头上（用字母表示），在闭合开关前，滑动变阻器的滑片应滑到____端（选填“A”或“B”）．8、小靓同学连接了如图8所示的电路，她想利用图中的滑动变阻器来调节灯泡的亮度．（1）图中连线的一个错误是_________．（2）为了使得向右移动滑片P时灯泡能变亮，应将A__接线柱上的导线卸下后接在C（或D）接线柱上；（3）闭合开关前，滑片P应滑到最_________端．（填“左”或“右”）。9、如图9是一种可以改变收音机大小的电路元件结构示意图，A、B、C是固定的铜片，d是一段弧形电阻，e是一端连接在b上、另一端可在d上滑动的铜片。为了使滑片e顺时针转动时音量增大（通过该元件的电流增大），应该将该元件的铜片B和铜片A接入电路。10、（2012?南平）如图10所示电路，闭合开关S，当滑动变阻器的滑片P向左滑动时，滑动变阻器的电阻将会__变小_，电流表的读数将会变大__，（选填“变大”、“变小”或“不变”），小灯泡将会_________（选填“变亮”或“变暗”）．（不考虑灯泡电阻的变化）11、如图11所示，电阻箱的示数为___3608__Ω.12、电阻触摸屏在笔记本电脑及手机等设备上已普遍使用，如图12，当手指在触摸屏表面施以一定的压力时，触摸屏通过分别识别触摸点的水平与竖直位置，从而确定触摸的位置．（1）其工作原理利用了在材料、横截面积一定时，导体的长度越长，导体的电阻就越的规律．（2）以竖直方向为例，触摸屏相当于一根电阻丝，触摸时，触摸点P将电阻丝分为上下两部分，设上部分电阻为R1，下部分电阻为R2，结构可等效为如图所示电路，电源电压不变．当触摸点在竖直方向移动时，若测得R2两端电压增大，则可知R2图1图2图3图4图5图6图7图8图9图8图12图10触摸屏PR1R2S下边缘图11第2页共3页图7阻值，触摸点P到屏下端的距离（以上两空选填“增大”、“减小”或“不变”）．13、一位同学设计了一个风力测定仪，如图1所示，O是转动轴，OC是金属杆，下面连接着一块受风板．无风时OC是竖直的，风越强，OC杆偏转的角度越大．AB是一段圆弧形电阻，P点是金属杆与圆弧形电阻相接触的点，电路中接有一个小灯泡，测风力时，闭合开关S即可．通过分析可知：金属杆OC与弧形电阻AB组合在一起相当于一个滑动变阻器，观察小灯泡的亮度可以粗略地知道风力的大小．二、选择题：1、在用滑动变阻器改变灯泡亮度的实验中，对于连接实验电路的注意事项，不必要的一点...
