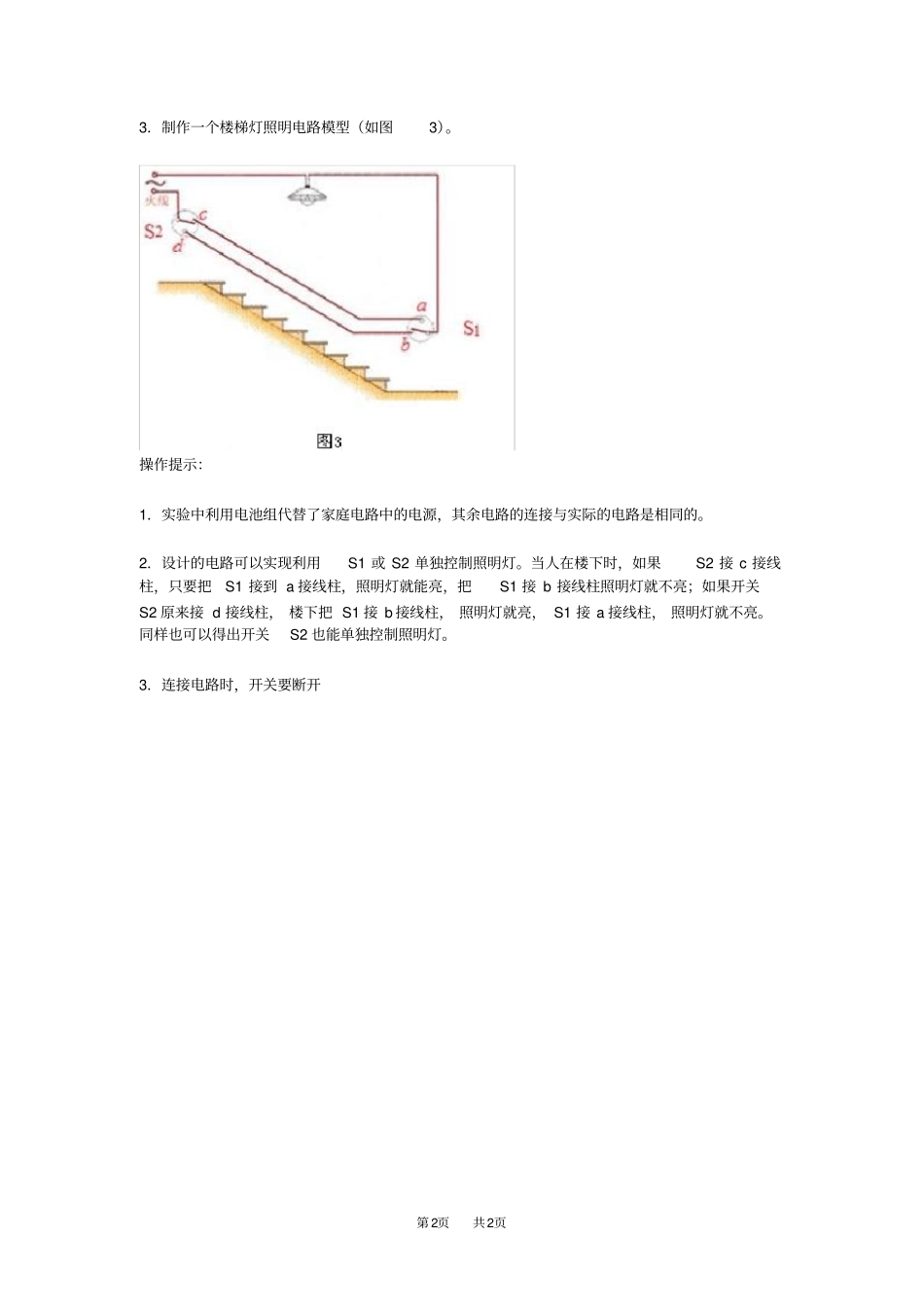

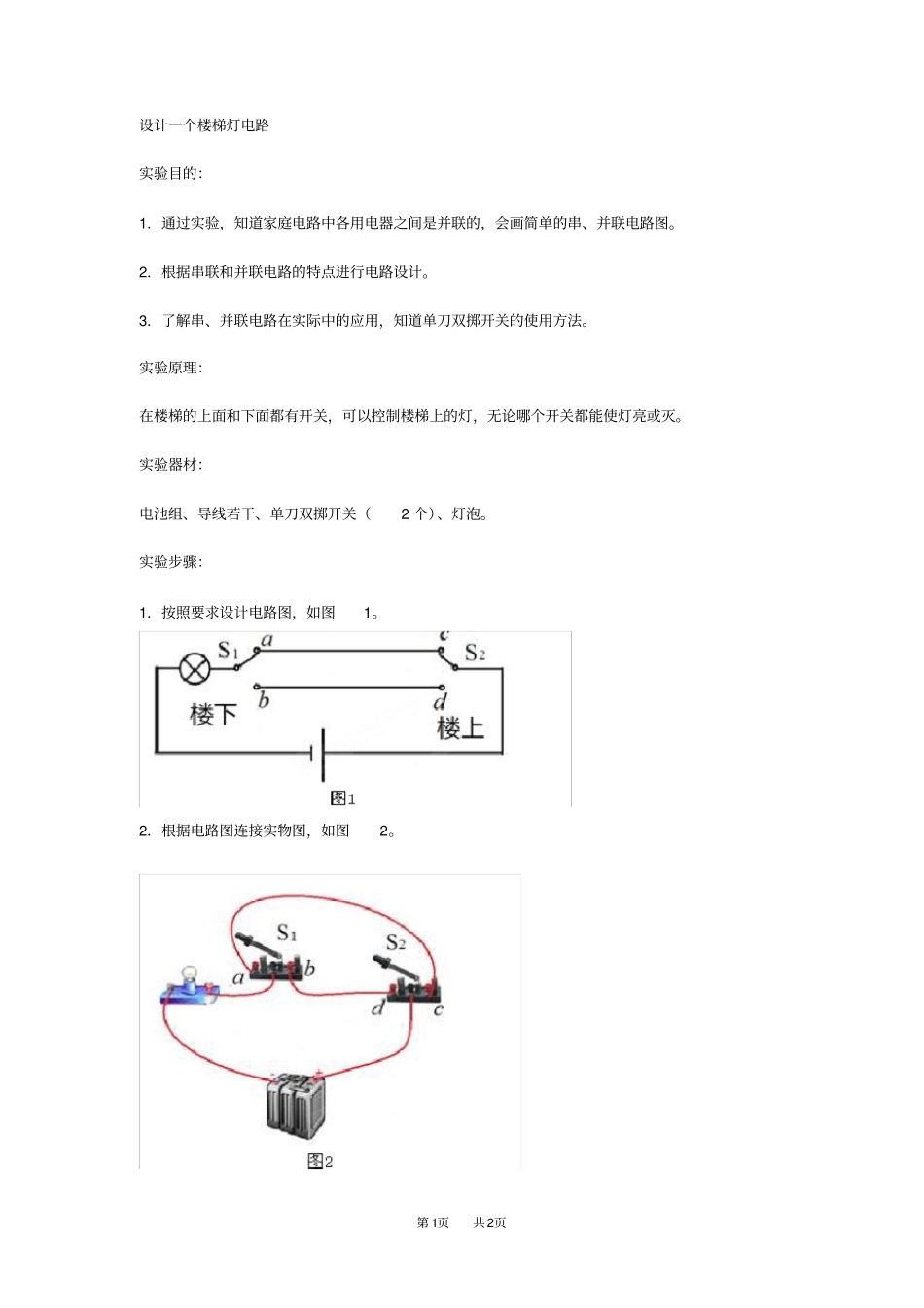

第1页共2页设计一个楼梯灯电路实验目的:1.通过实验,知道家庭电路中各用电器之间是并联的,会画简单的串、并联电路图。2.根据串联和并联电路的特点进行电路设计。3.了解串、并联电路在实际中的应用,知道单刀双掷开关的使用方法。实验原理:在楼梯的上面和下面都有开关,可以控制楼梯上的灯,无论哪个开关都能使灯亮或灭。实验器材:电池组、导线若干、单刀双掷开关(2个)、灯泡。实验步骤:1.按照要求设计电路图,如图1。2.根据电路图连接实物图,如图2。第2页共2页3.制作一个楼梯灯照明电路模型(如图3)。操作提示:1.实验中利用电池组代替了家庭电路中的电源,其余电路的连接与实际的电路是相同的。2.设计的电路可以实现利用S1或S2单独控制照明灯。当人在楼下时,如果S2接c接线柱,只要把S1接到a接线柱,照明灯就能亮,把S1接b接线柱照明灯就不亮;如果开关S2原来接d接线柱,楼下把S1接b接线柱,照明灯就亮,S1接a接线柱,照明灯就不亮。同样也可以得出开关S2也能单独控制照明灯。3.连接电路时,开关要断开
