九年级物理：串联和并联同步试题VIP免费

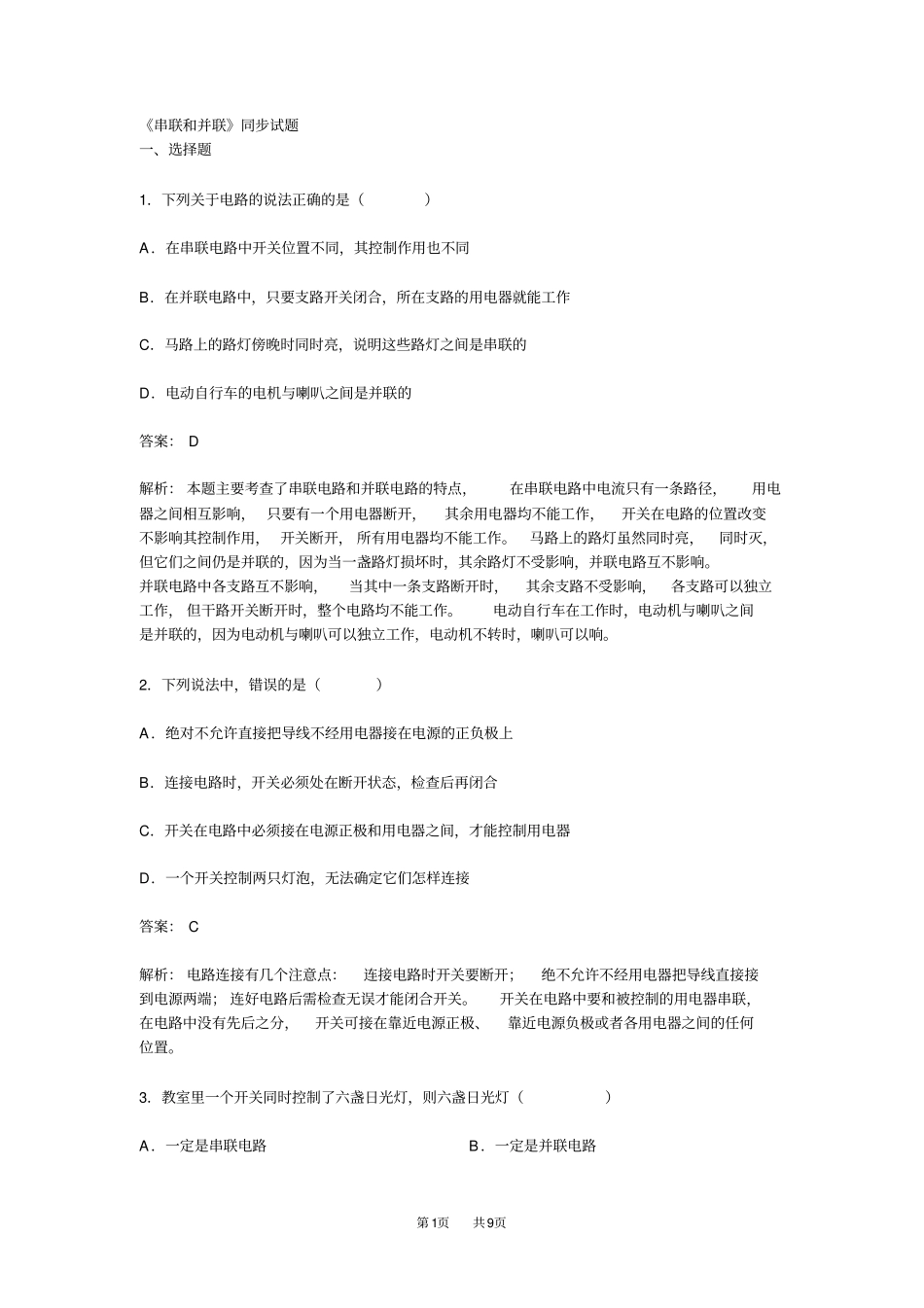

第1页共9页《串联和并联》同步试题一、选择题1．下列关于电路的说法正确的是（）A．在串联电路中开关位置不同，其控制作用也不同B．在并联电路中，只要支路开关闭合，所在支路的用电器就能工作C．马路上的路灯傍晚时同时亮，说明这些路灯之间是串联的D．电动自行车的电机与喇叭之间是并联的答案：D解析：本题主要考查了串联电路和并联电路的特点，在串联电路中电流只有一条路径，用电器之间相互影响，只要有一个用电器断开，其余用电器均不能工作，开关在电路的位置改变不影响其控制作用，开关断开，所有用电器均不能工作。马路上的路灯虽然同时亮，同时灭，但它们之间仍是并联的，因为当一盏路灯损坏时，其余路灯不受影响，并联电路互不影响。并联电路中各支路互不影响，当其中一条支路断开时，其余支路不受影响，各支路可以独立工作，但干路开关断开时，整个电路均不能工作。电动自行车在工作时，电动机与喇叭之间是并联的，因为电动机与喇叭可以独立工作，电动机不转时，喇叭可以响。2．下列说法中，错误的是（）A．绝对不允许直接把导线不经用电器接在电源的正负极上B．连接电路时，开关必须处在断开状态，检查后再闭合C．开关在电路中必须接在电源正极和用电器之间，才能控制用电器D．一个开关控制两只灯泡，无法确定它们怎样连接答案：C解析：电路连接有几个注意点：连接电路时开关要断开；绝不允许不经用电器把导线直接接到电源两端；连好电路后需检查无误才能闭合开关。开关在电路中要和被控制的用电器串联，在电路中没有先后之分，开关可接在靠近电源正极、靠近电源负极或者各用电器之间的任何位置。3．教室里一个开关同时控制了六盏日光灯，则六盏日光灯（）A．一定是串联电路B．一定是并联电路第2页共9页C．可能是串联电路，也可能是并联电路D．既不是串联也不是并联答案：B解析：一个开关控制几盏灯，几盏灯可以是串联也可以是并联的。串联电路中电流只有一条路径，开关可以控制整个电路。几盏灯也可以并联，开关位于干路上，控制整个电路。但在家庭电路中，由于各用电器互不影响，所以用电器之间是并联的，开关位于干路上。这样可以保证如果一盏灯损坏，其余用电器不受影响。4．如图1所示，开关S只能控制电灯L1的是（）答案：D解析：本题考查了开关的用法，开关应与被控制的用电器串联。A选项中两盏灯是串联的，开关S同时控制L1和L2，不符合题意。B选项中开关S与灯L2并联，闭合时把L2短路了，对L1起不到控制的作用。C选项中灯L1和L2是并联的，开关S与灯L2串联，不能对L1起控制作用。D选项中两灯并联，开关与灯L1串联，可以控制L1，符合题意。5．某同学将如图2所示的三只灯泡连接在电路中，接线良好，当闭合开关时，三只灯泡都不亮，这是由于（）A．灯泡甲灯丝断了B．灯泡乙灯丝断了C．灯泡丙灯丝断了D．以上都有可能答案：D解析：本题考查了电路故障分析，三个灯泡串联，开关控制整个电路，串联电路中电流只有一条路径，当一个用电器断开时，其余用电器均不能工作。本题中三只灯泡都不亮，说明电第3页共9页路中没有电流，可能是某处断开了。6．如图3所示的电路图，下列说法中正确的是（）A．S1、S2都闭合时，灯和电铃是串联的B．S1、S2都闭合时，灯和电铃是并联的C．闭合S2，断开S1，灯和电铃是串联的D．电灯不受开关控制，它一直是亮的答案：B解析：本题考查对串联和并联电路的识别。本题中灯和电铃是并联的，开关S1位于干路上，可以控制整个电路，当S1断开时，整个电路都不能工作。开关S2与电铃串联，它只能控制电铃。当开关S1、S2均闭合时，电铃和灯都能工作，是并联的。7．在如图4所示的电路中，下列说法中错误的是（）A．开关S、S1闭合，S2打开时，灯L1亮，灯L2不亮B．开关S、S2闭合，S1打开时，电流通过L2后又经过L1，在S1处不能经过C．将开关S1换成导线，将S1接在电路中的干路中，再闭合S、S1、S2，两灯都亮D．把开关S、S1、S2均闭合时，电流通过电灯L1和L2答案：B第4页共9页解析：这是一个两盏灯并联的电路，开关S位于干路上，可以控制整个电路，开关S1与灯L1串联，只能控制灯L1，开关S2与灯L2串联，控制灯L2。当三个开关均闭合时，两盏灯均能发光，闭合S、S1...
