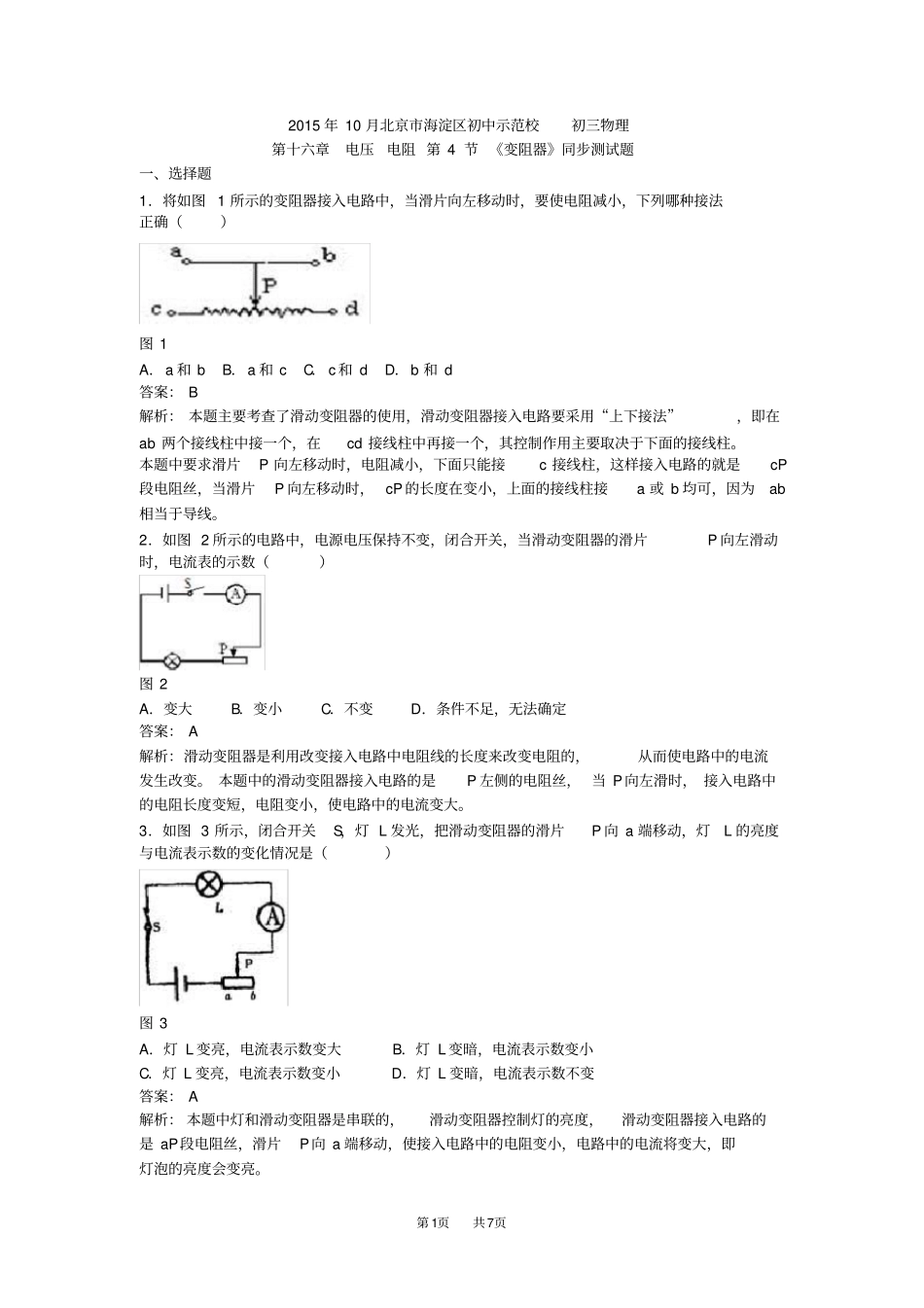

第1页共7页2015年10月北京市海淀区初中示范校初三物理第十六章电压电阻第4节《变阻器》同步测试题一、选择题1.将如图1所示的变阻器接入电路中,当滑片向左移动时,要使电阻减小,下列哪种接法正确()图1A.a和bB.a和cC.c和dD.b和d答案:B解析:本题主要考查了滑动变阻器的使用,滑动变阻器接入电路要采用“上下接法”,即在ab两个接线柱中接一个,在cd接线柱中再接一个,其控制作用主要取决于下面的接线柱。本题中要求滑片P向左移动时,电阻减小,下面只能接c接线柱,这样接入电路的就是cP段电阻丝,当滑片P向左移动时,cP的长度在变小,上面的接线柱接a或b均可,因为ab相当于导线。2.如图2所示的电路中,电源电压保持不变,闭合开关,当滑动变阻器的滑片P向左滑动时,电流表的示数()图2A.变大B.变小C.不变D.条件不足,无法确定答案:A解析:滑动变阻器是利用改变接入电路中电阻线的长度来改变电阻的,从而使电路中的电流发生改变。本题中的滑动变阻器接入电路的是P左侧的电阻丝,当P向左滑时,接入电路中的电阻长度变短,电阻变小,使电路中的电流变大。3.如图3所示,闭合开关S,灯L发光,把滑动变阻器的滑片P向a端移动,灯L的亮度与电流表示数的变化情况是()图3A.灯L变亮,电流表示数变大B.灯L变暗,电流表示数变小C.灯L变亮,电流表示数变小D.灯L变暗,电流表示数不变答案:A解析:本题中灯和滑动变阻器是串联的,滑动变阻器控制灯的亮度,滑动变阻器接入电路的是aP段电阻丝,滑片P向a端移动,使接入电路中的电阻变小,电路中的电流将变大,即灯泡的亮度会变亮。第2页共7页4.当将滑动变阻器的滑片P向右移动时,在图4中的哪一种连接方法可使变阻器连入电路部分的电阻增大()图4答案:A解析:滑动变阻器接入电路时要“一上一下”,即接入电路的两个接线柱,一个与金属杆的一端相连,一个要与电阻线的一端相连。如果接上面的两个接线柱,滑动变阻器接入电路相当于一根导线;如果接下下面两个接线柱,滑动变阻器相当于一个阻值很大的定值电阻,所以B图连接错误。滑动变阻器改变接入电路的电阻,主要取决于下面接线柱。题目要求滑片P向右移动时,变阻器接入电路部分的电阻变大,即接入电路的电阻线的长度变长,所以应把下面的左接线柱接入电路。5.如图5所示的电路中,如果要使甲图中的小灯泡变亮,乙图中的小灯泡变暗,则下列做法中,正确的是()图5A.P1向上、P2向下B.P1向下、P2向上C.P1向上、P2向上D.P1向下、P2向下答案:C解析:本题主要考查了利用滑动变阻器改变电路中的电流,要弄清楚接入电路的是哪段电阻,然后再分析如何变化。其中甲图中接入电路的是aP这段电阻,要使灯变亮,减小aP的阻值,所以P1向上移。乙图中接入电阻的是bP这段电阻,要使乙灯变暗,要增大bP的阻值,所以P2向上移。6.如图6所示,使用滑动变阻器,调节灯泡发光的强弱,下列四种连接方式中,错误的是()图6答案:D解析:滑动变阻器在电路中可以改变电路中的电流和用电器两端的电压,滑动变阻器要与被第3页共7页改变的电路串联。本题中的A、B选项均可以改变电路中的电流,可以调节灯泡发光的强弱。C选项中的滑动变阻器接法和前两个不同,但其改变作用是相同的,因为滑动变阻器滑片P左侧的电阻丝被短路了,接入电路的仍是滑片P右侧的电阻丝,所以C选项也可以起到调节灯泡亮度的作用。D选项中灯与滑动变阻器并联,根据并联电路的特点,并联各支路互不影响,所以滑动变阻器不能调节灯泡的亮度。7.如图7所示是一种调节收音机音量兼开关的调节器,若要使音量最大,滑片P应接图中的()图7A.d点B.c点C.b点D.a点答案:A解析:收音机的音量开关也叫电位器,它的原理就是一个滑动变阻器。电阻线bcd相当于滑动变阻器的电阻线,图中接入电路的是dp段电阻线,要使收音机的音量增大,就要使dp段电阻减小,所以应把p移到d位置,这样接入电路的电阻就为零,电路中电流达到最大,收音机的音量达到最大。实际的收音机是把电源的开关和音量控制器做在一起的,本图中当收音机关闭时,p位于a位置。如果接通电源,p位于b位置,此时变阻器的阻值最大,电路中电流最小,再旋动旋钮使滑片P向d滑动...
