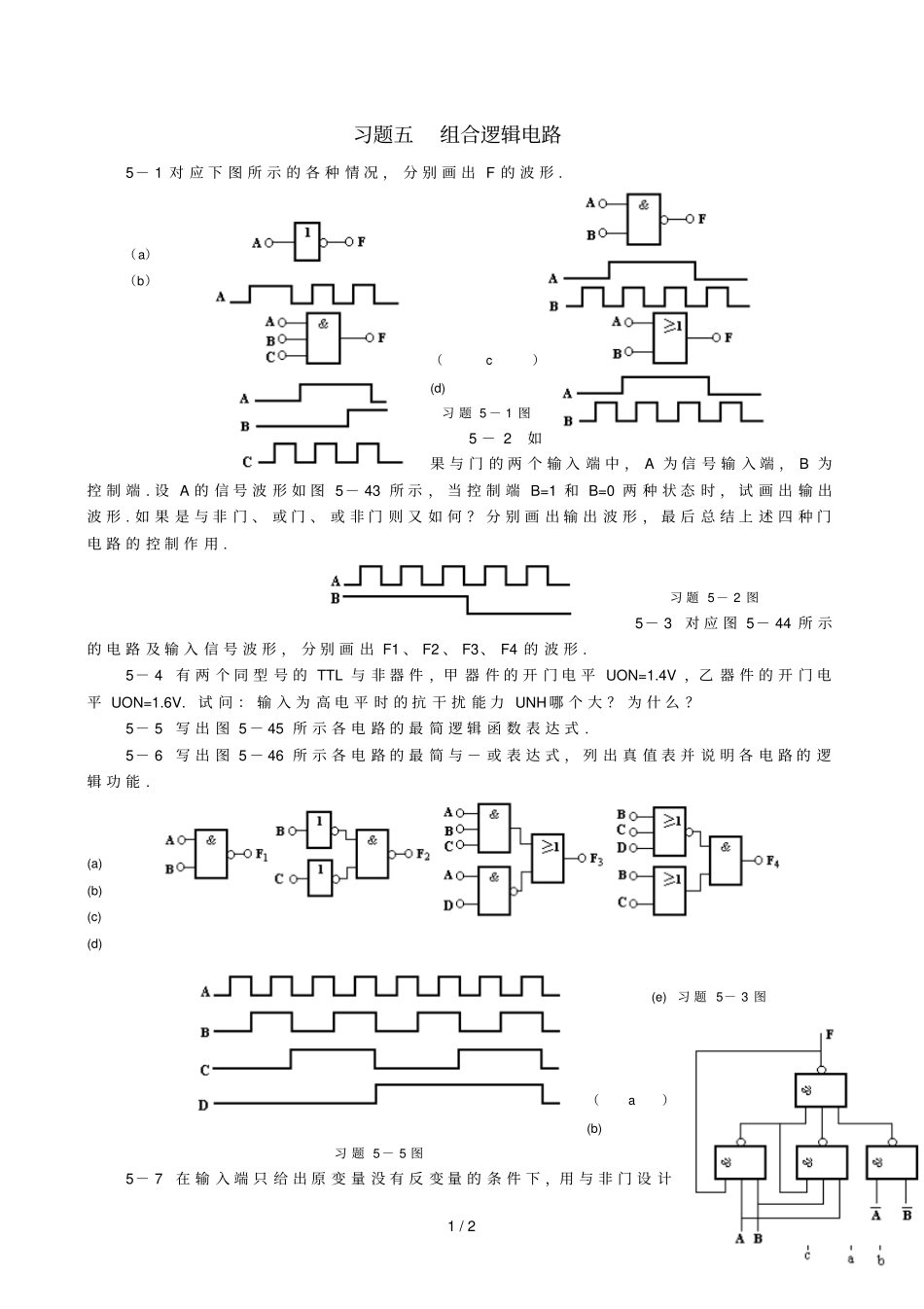

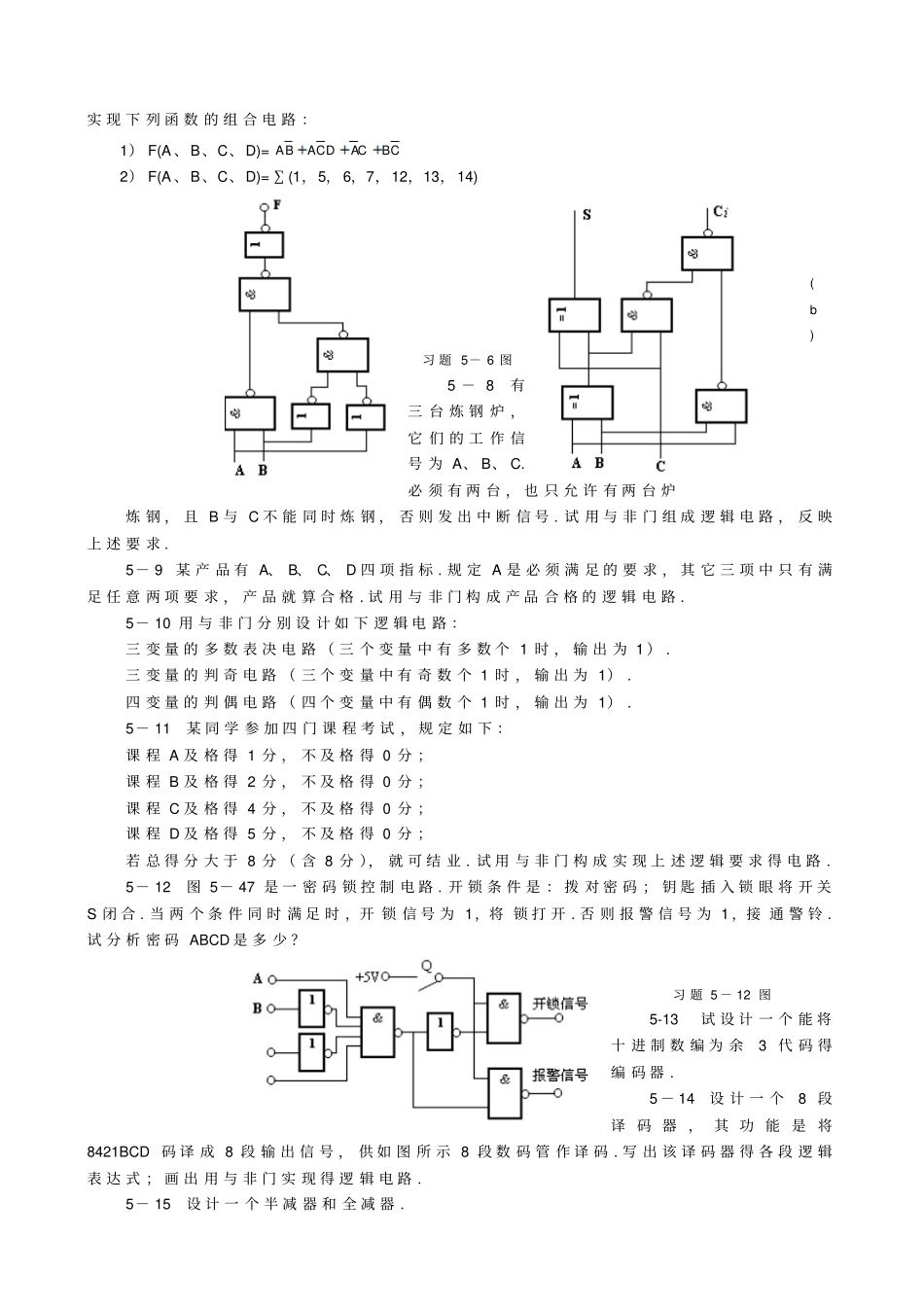

1/2习题五组合逻辑电路5－1对应下图所示的各种情况，分别画出F的波形.（a）（b）（c）(d)习题5－1图5－2如果与门的两个输入端中，A为信号输入端，B为控制端.设A的信号波形如图5－43所示，当控制端B=1和B=0两种状态时，试画出输出波形.如果是与非门、或门、或非门则又如何？分别画出输出波形，最后总结上述四种门电路的控制作用.习题5－2图5－3对应图5－44所示的电路及输入信号波形，分别画出F1、F2、F3、F4的波形.5－4有两个同型号的TTL与非器件，甲器件的开门电平UON=1.4V，乙器件的开门电平UON=1.6V.试问：输入为高电平时的抗干扰能力UNH哪个大？为什么？5－5写出图5－45所示各电路的最简逻辑函数表达式.5－6写出图5－46所示各电路的最简与－或表达式，列出真值表并说明各电路的逻辑功能.(a)(b)(c)(d)(e)习题5－3图（a）(b)习题5－5图5－7在输入端只给出原变量没有反变量的条件下，用与非门设计实现下列函数的组合电路：1）F(A、B、C、D)=CBCADCABA2）F(A、B、C、D)=∑(1，5，6，7，12，13，14)(b)习题5－6图5－8有三台炼钢炉，它们的工作信号为A、B、C.必须有两台，也只允许有两台炉炼钢，且B与C不能同时炼钢，否则发出中断信号.试用与非门组成逻辑电路，反映上述要求.5－9某产品有A、B、C、D四项指标.规定A是必须满足的要求，其它三项中只有满足任意两项要求，产品就算合格.试用与非门构成产品合格的逻辑电路.5－10用与非门分别设计如下逻辑电路：三变量的多数表决电路（三个变量中有多数个1时，输出为1）.三变量的判奇电路（三个变量中有奇数个1时，输出为1）.四变量的判偶电路（四个变量中有偶数个1时，输出为1）.5－11某同学参加四门课程考试，规定如下：课程A及格得1分，不及格得0分；课程B及格得2分，不及格得0分；课程C及格得4分，不及格得0分；课程D及格得5分，不及格得0分；若总得分大于8分（含8分），就可结业.试用与非门构成实现上述逻辑要求得电路.5－12图5－47是一密码锁控制电路.开锁条件是：拨对密码；钥匙插入锁眼将开关S闭合.当两个条件同时满足时，开锁信号为1，将锁打开.否则报警信号为1，接通警铃.试分析密码ABCD是多少？习题5－12图5-13试设计一个能将十进制数编为余3代码得编码器.5－14设计一个8段译码器，其功能是将8421BCD码译成8段输出信号，供如图所示8段数码管作译码.写出该译码器得各段逻辑表达式；画出用与非门实现得逻辑电路.5－15设计一个半减器和全减器.
