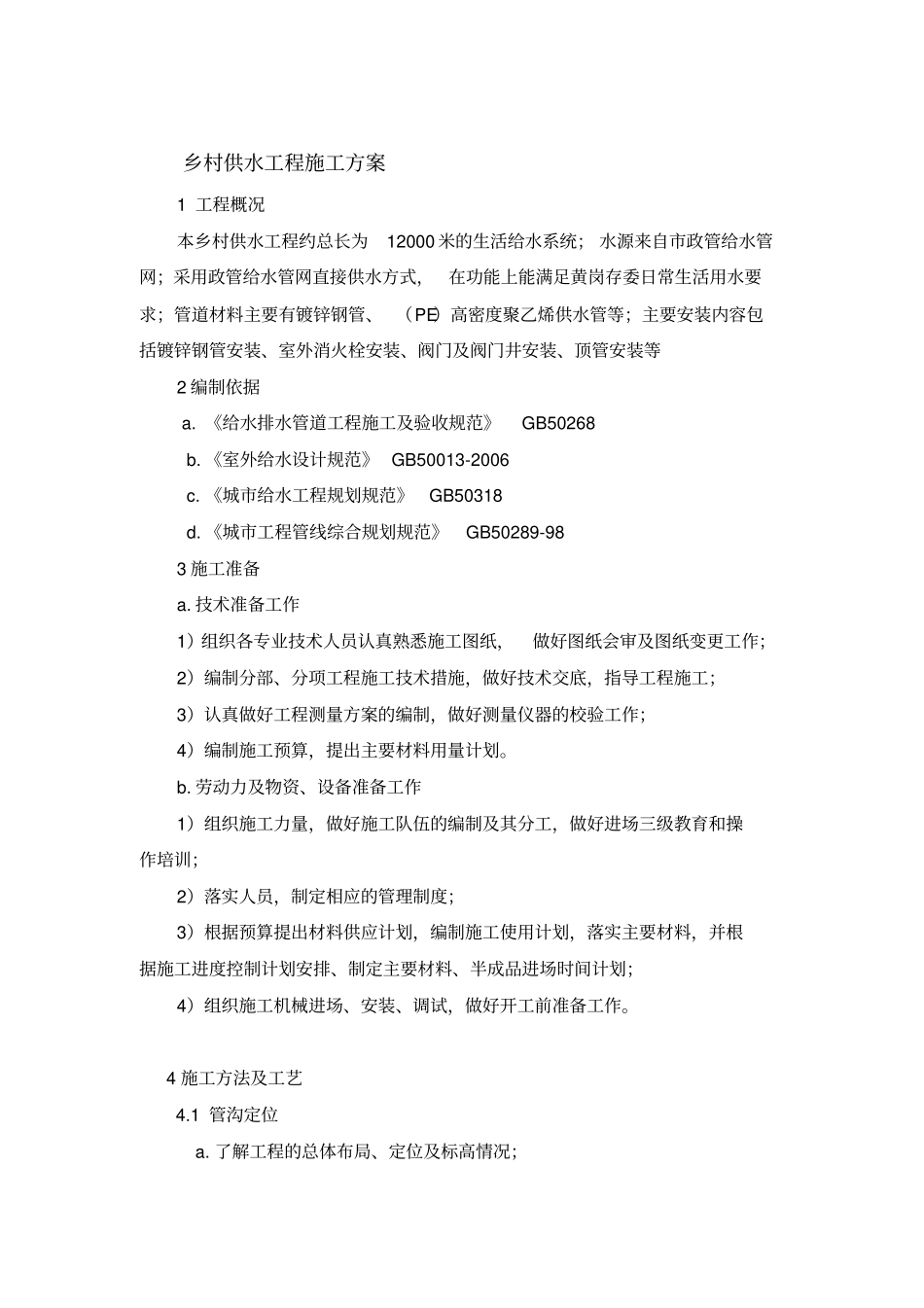

乡村供水工程施工方案1工程概况本乡村供水工程约总长为12000米的生活给水系统；水源来自市政管给水管网；采用政管给水管网直接供水方式，在功能上能满足黄岗存委日常生活用水要求；管道材料主要有镀锌钢管、（PE）高密度聚乙烯供水管等；主要安装内容包括镀锌钢管安装、室外消火栓安装、阀门及阀门井安装、顶管安装等2编制依据a.《给水排水管道工程施工及验收规范》GB50268b.《室外给水设计规范》GB50013-2006c.《城市给水工程规划规范》GB50318d.《城市工程管线综合规划规范》GB50289-983施工准备a.技术准备工作1）组织各专业技术人员认真熟悉施工图纸，做好图纸会审及图纸变更工作；2）编制分部、分项工程施工技术措施，做好技术交底，指导工程施工；3）认真做好工程测量方案的编制，做好测量仪器的校验工作；4）编制施工预算，提出主要材料用量计划。b.劳动力及物资、设备准备工作1）组织施工力量，做好施工队伍的编制及其分工，做好进场三级教育和操作培训；2）落实人员，制定相应的管理制度；3）根据预算提出材料供应计划，编制施工使用计划，落实主要材料，并根据施工进度控制计划安排、制定主要材料、半成品进场时间计划；4）组织施工机械进场、安装、调试，做好开工前准备工作。4施工方法及工艺4.1管沟定位a.了解工程的总体布局、定位及标高情况；b.对图纸进行校核；c.确定放线精度；d.施工放线。4.2管沟开挖a.根据管沟定位进行开挖，主管和干管采用机械开挖，支管采用人工开挖；机械开挖时，管沟预留20cm左右，由人工开挖清理沟底，确保沟底原状土不受扰动。b.管沟开挖后管沟开挖后采取适当的排水措施防止管槽扰动；沟槽局部超挖或被水浸泡扰动时，须清楚余泥和被扰动部分，换填中粗砂达到承载力fa≥100Kpa或回填粘性土并分层压实，密实度要求参照《给水排水管道工程施工及验收规范》（GB50268-2008）有关规定。c.开挖时需注意问题：车道过路管沟开挖时，需要进行临时性的交通车道变更和警示措施；管沟开挖后拉警示带；开挖时遇到有电缆标志位置，需要注意避免损伤其电缆套管及电缆。4.3给水管道预制、防腐a.给水管道预制1)管道的丝扣连接螺纹的规格应符合规范要求，管螺纹的加工采用套丝机套成；1/2″---3/4″的管子可采用人工套丝，丝扣套完后，应清理管口，将管口保持光滑，螺纹断丝缺丝不得超过螺纹总数的10%。2)管道的法兰焊接接法兰和管子中心线垂直，管口不得突出法兰密封面。紧固法兰的螺栓使用前应刷润滑油，要对称交叉进行,分2—3次拧紧,螺杆露出长度不超过螺杆直径的1/2，螺母应在同一侧，法兰衬垫不得突进管内,法兰中间不得有斜垫和两个以上的衬垫。b.给水管及给水管管件防腐埋地钢管采用特加强级防腐：二布二油，用互穿网络防腐涂料IPN8710-1打底，包二层玻璃纤维布，再涂二层面IPN8710-3；露空管采用普通级防腐：一底两面：用IPN8710-1打底一道，再用IPN8710-2C。4.4管道敷设及附件安装a.管道敷设按照设计要求：如无特殊标注，一般供水管管顶覆土1.2~1.4米，供水支管覆土1.0米；供水管遇非压力管时，从管顶弯过（见图1），并保持覆土不小于0.8米；供水管遇箱涵时从箱底或顶穿过，并需外包300mm后的混凝土；供水管与电缆线交叉时，应从电缆沟底部穿过，其最小水平净距和最小垂直净距应符合《城市工程管线综合规划规范》GB50289-98的规定。图1b.管道连接镀锌钢管连接：DN≤100采用丝扣连接，DN＞100采用法兰焊接；PE管连接：采用厂家转配的热熔焊机连接；PE管与镀锌钢管之间连接采用专用管件连接；钢管与球墨铸铁管连接处采用法兰连接。根据本工程设计要求管道在转弯、三通、四通、异径、堵头等位置支墩，弯头必须参照给排水标准图集的要求制作，支墩大样图参照给排水图集03SS505《柔性接口给水管道支墩》。c.阀门及阀门井安装各种阀门在安装前应进行外观检查，壳体表面应光滑，无气孔、裂纹等缺陷；安装前应复核图纸，防止型号和压力等级、安装位置出现错误；对有流向要求的碟阀、截止阀、止回阀，应注意介质的流向，满足工艺流程的要求；除焊接方式连接的管道，所有的阀门安装时应处于关闭状态；特殊性能的阀门（如安全阀）应经专门检验部门进行调校。根据...
