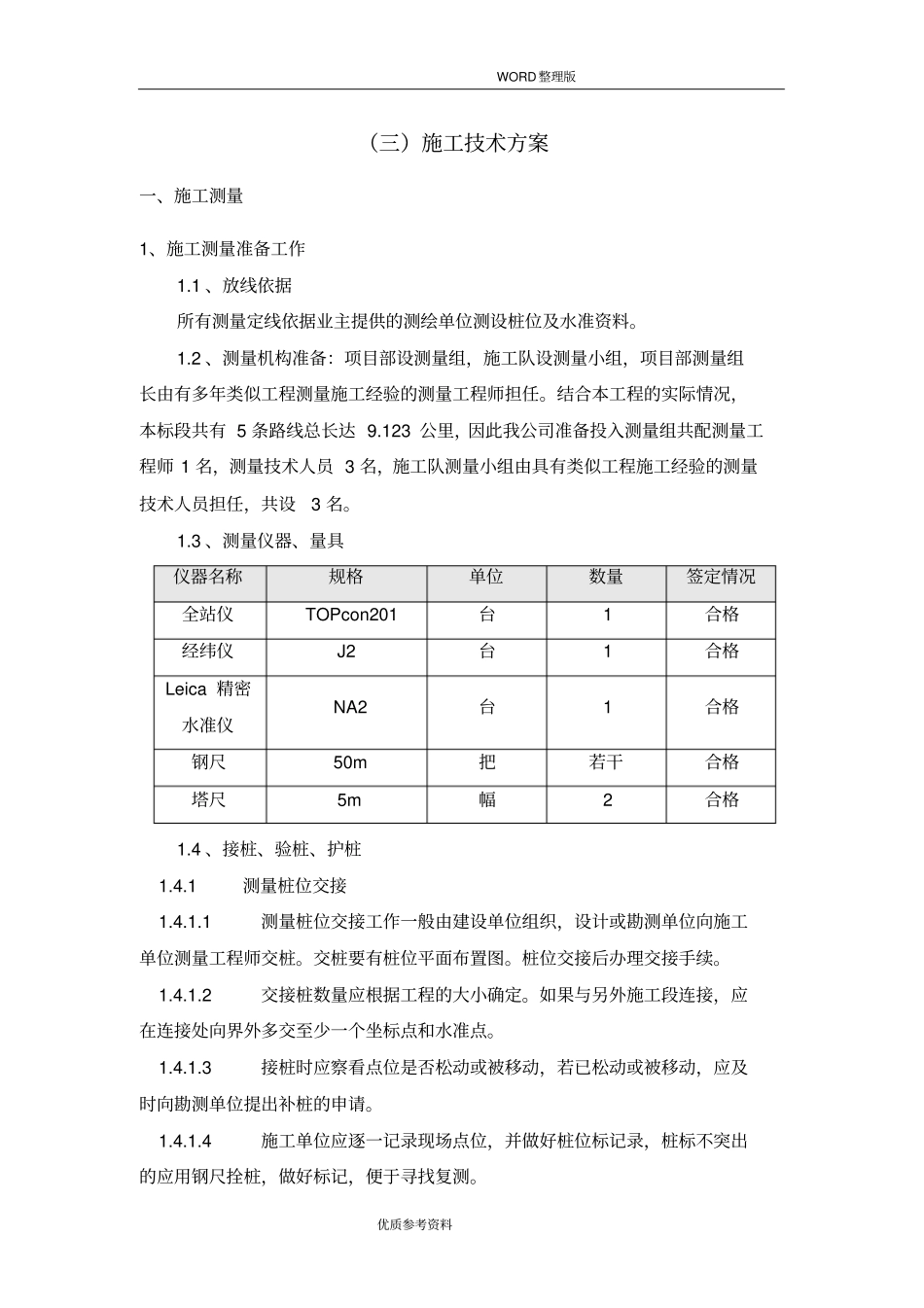

WORD整理版优质参考资料（三）施工技术方案一、施工测量1、施工测量准备工作1.1、放线依据所有测量定线依据业主提供的测绘单位测设桩位及水准资料。1.2、测量机构准备：项目部设测量组，施工队设测量小组，项目部测量组长由有多年类似工程测量施工经验的测量工程师担任。结合本工程的实际情况，本标段共有5条路线总长达9.123公里，因此我公司准备投入测量组共配测量工程师1名，测量技术人员3名，施工队测量小组由具有类似工程施工经验的测量技术人员担任，共设3名。1.3、测量仪器、量具仪器名称规格单位数量签定情况全站仪TOPcon201台1合格经纬仪J2台1合格Leica精密水准仪NA2台1合格钢尺50m把若干合格塔尺5m幅2合格1.4、接桩、验桩、护桩1.4.1测量桩位交接1.4.1.1测量桩位交接工作一般由建设单位组织，设计或勘测单位向施工单位测量工程师交桩。交桩要有桩位平面布置图。桩位交接后办理交接手续。1.4.1.2交接桩数量应根据工程的大小确定。如果与另外施工段连接，应在连接处向界外多交至少一个坐标点和水准点。1.4.1.3接桩时应察看点位是否松动或被移动，若已松动或被移动，应及时向勘测单位提出补桩的申请。1.4.1.4施工单位应逐一记录现场点位，并做好桩位标记录，桩标不突出的应用钢尺拴桩，做好标记，便于寻找复测。WORD整理版优质参考资料1.4.1.5接桩后应及时进行标桩保护，采取混凝土加固、砌保护井和钉设标志牌等措施，容易被车撞轧的控制点应钉设防护栏杆。1.4.2桩位复测1.4.2.1接桩后依据设计图纸和交桩资料进行内业校核，检查成果表中的各项计算是否正确。1.4.2.2桩位的坐标复测宜采用附合导线法进行，高程复测宜采用附合水准测法。1.4.2.3复测中发现问题应及时与交桩单位联系解决。复测合格后及时向监理工程师或建设单位提交复测报告，以使复测成果得到确认后使用。施工测量人员应全面熟悉施工总概况和各路线分部情况，根据现场条件制定各阶段的施测操作方案。1.5、所有测量人员已经培训并持证上岗，掌握有关测量规范。1.6、施工测量人员使用的测量仪器应做好校验工作，并在校验有效期内。1.7、测量前会同建设单位、监理单位相关人员核对各部位的标高、座标位置有无变化。2、平面控制网的确定2.1在桩位交接工作结束后，按照要求的精度等级进行施工控制网的布设。鉴于公路线形的特点，平面控制网的布设宜采用沿线路方向的除合导线；高程控制宜采用附合水准线路或三角高程测量。2.2外业观测应选在能见度高、无风的清晨或傍晚进行，以减小大气折光及气压、温度的变化对观测的影响。2.3、在观测过程中重新调平仪器，使对中系统误差变为测组间的偶然误差。施工控制点采用砼桩埋入地下约1m，施工控制点选在易于扩展，通视良好且能长期保存的地方。2.4水准测量可采用一组往返或两组单程进行，往返测或两组单程测高差不符值在限差以内时采用平均值。2.5水准点电磁波三角高程测量可与平面控制测量同时进行。当采用电磁波三角高程测量时应满足相应测量等级的技术要求，观测时采取相应的技术措施。WORD整理版优质参考资料2.6内业计算必须使用监理工程师认可的表式。计算步骤应清晰、有条理，成果合格后必须报监理工程师确认。2.7控制桩必须采取拴桩等有效保护措施3、高程控制网的确定将接收的水准点作为施工高程基本控制网，自布两条附合水准导线，并引测出临时水准点。水准点测量时闭合差不大于6mm（每km）且≤12（L为水准路线的长度）。4、竣工测量（1）工程施工结束后，即进行竣工测量，包括平面测量、断面测量、平面控制系统的复核。（2）为防止施工过程中控制桩位移引起测量误差，竣工测量前须重新施测。（3）根据控制桩施测排水沟渠、道路的中心线，并在原施工图断面位置上布桩，定出断面线，测量方法同放样，即：室内计算测放数据，现场用全站仪极坐标法施测，并进行校核。（4）根据规范及设计要求，检查路面宽度、轴线偏移、坡度情况、沟渠底宽、边坡、高程、中心线，对不合格的进行整修，合格后进行断面测量。（5）用两架水准仪测量横断面，按原设计断面位置测量，测点间距用视距仪测量，高差较大的采用经纬仪测视距，并测渠身、道路纵断面图，通过内业计算绘图，采用设计图...
