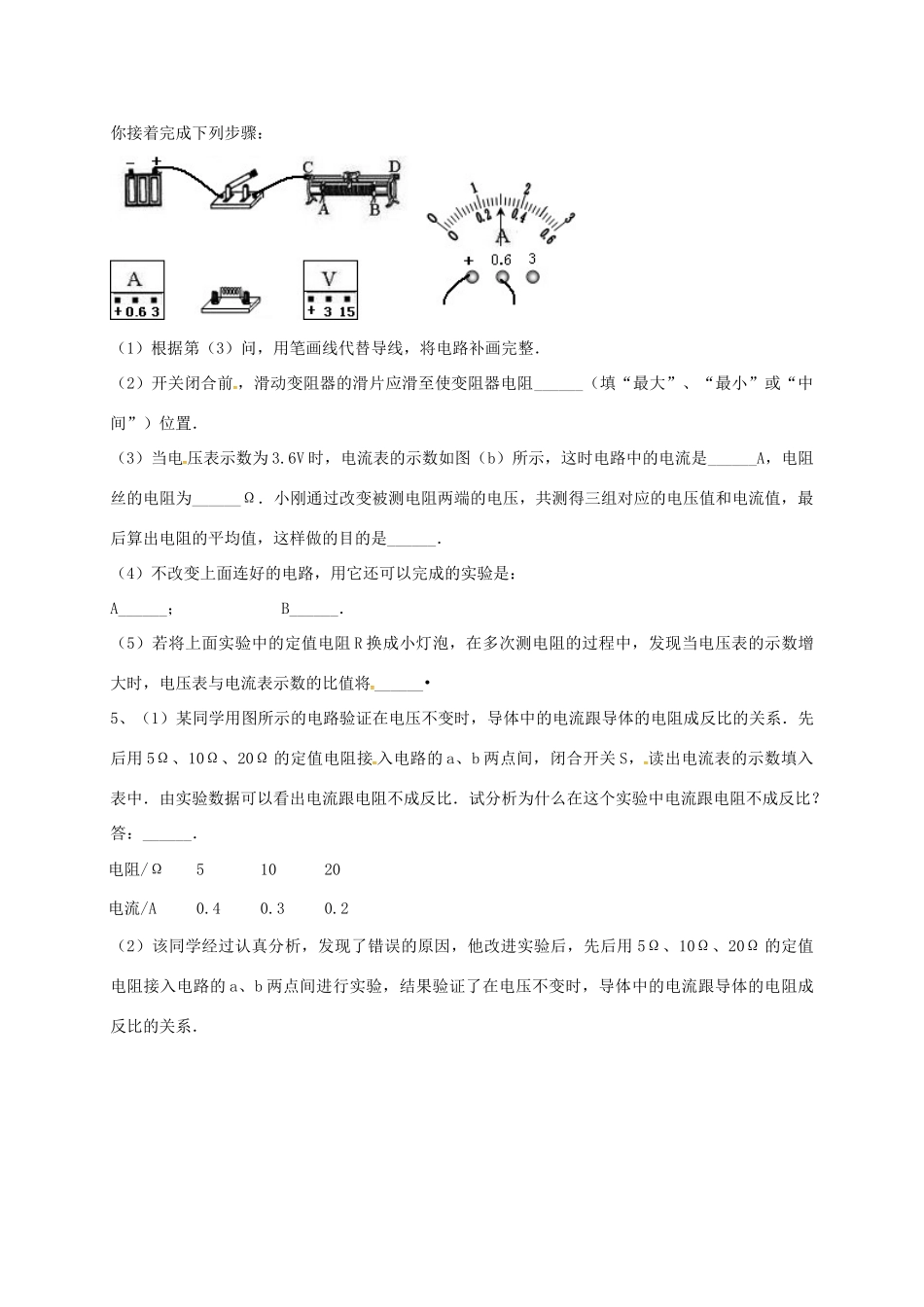

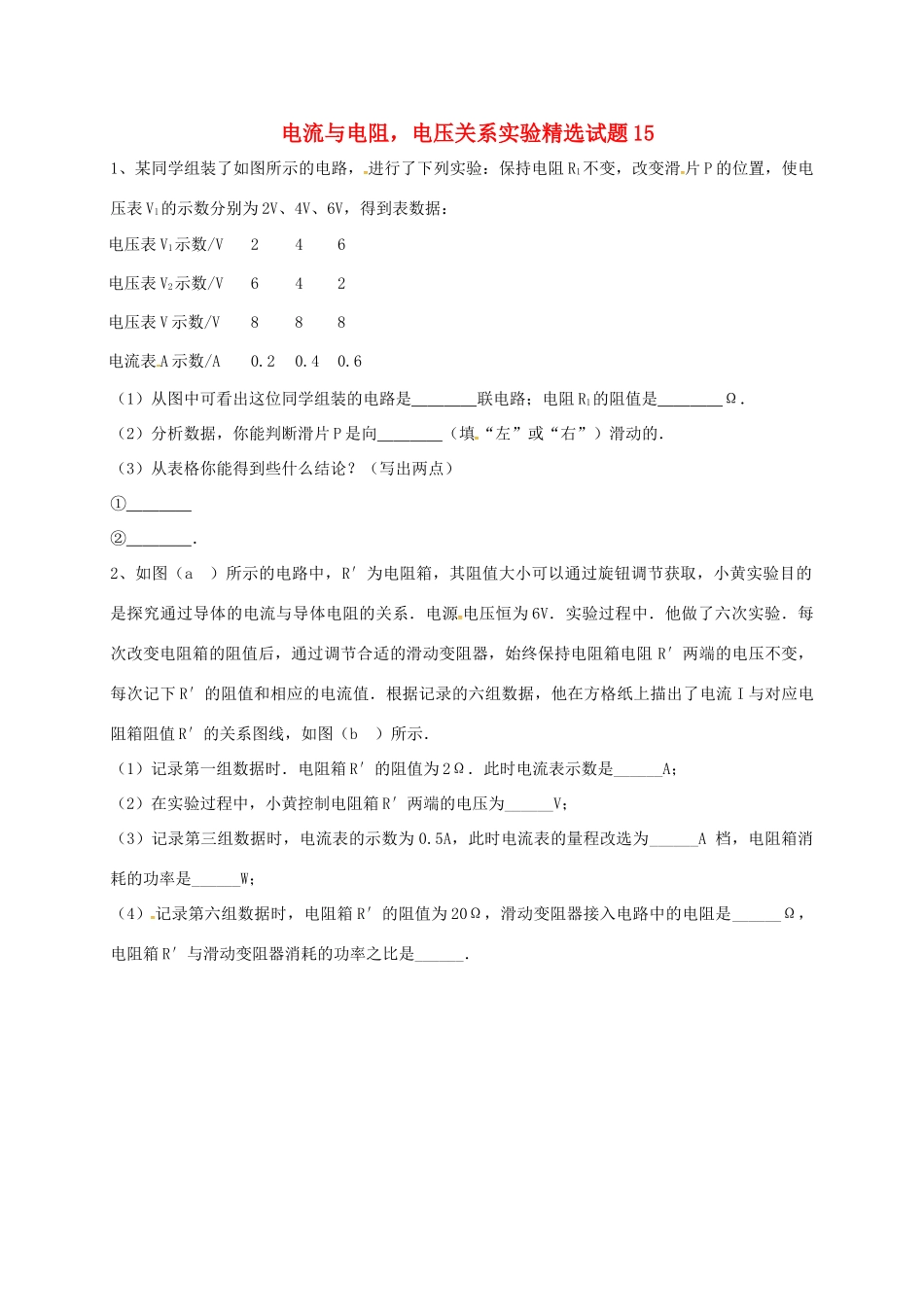

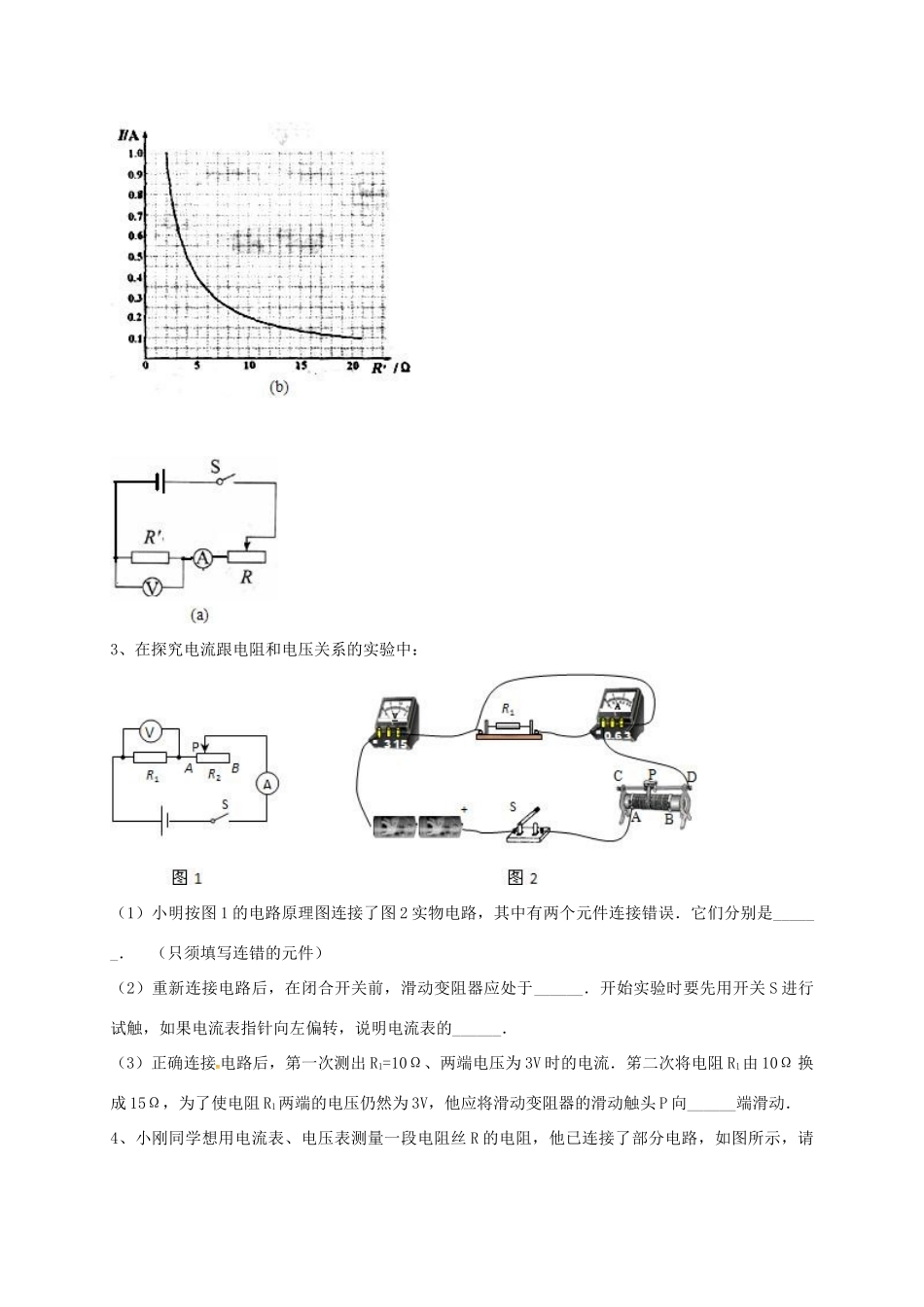

电流与电阻，电压关系实验精选试题151、某同学组装了如图所示的电路，进行了下列实验：保持电阻R1不变，改变滑片P的位置，使电压表V1的示数分别为2V、4V、6V，得到表数据：电压表V1示数/V246电压表V2示数/V642电压表V示数/V888电流表A示数/A0.20.40.6（1）从图中可看出这位同学组装的电路是联电路；电阻R1的阻值是Ω．（2）分析数据，你能判断滑片P是向（填“左”或“右”）滑动的．（3）从表格你能得到些什么结论？（写出两点）①②．2、如图（a）所示的电路中，R′为电阻箱，其阻值大小可以通过旋钮调节获取，小黄实验目的是探究通过导体的电流与导体电阻的关系．电源电压恒为6V．实验过程中．他做了六次实验．每次改变电阻箱的阻值后，通过调节合适的滑动变阻器，始终保持电阻箱电阻R′两端的电压不变，每次记下R′的阻值和相应的电流值．根据记录的六组数据，他在方格纸上描出了电流I与对应电阻箱阻值R′的关系图线，如图（b）所示．（1）记录第一组数据时．电阻箱R′的阻值为2Ω．此时电流表示数是______A；（2）在实验过程中，小黄控制电阻箱R′两端的电压为______V；（3）记录第三组数据时，电流表的示数为0.5A，此时电流表的量程改选为______A档，电阻箱消耗的功率是______W；（4）记录第六组数据时，电阻箱R′的阻值为20Ω，滑动变阻器接入电路中的电阻是______Ω，电阻箱R′与滑动变阻器消耗的功率之比是______．3、在探究电流跟电阻和电压关系的实验中：（1）小明按图1的电路原理图连接了图2实物电路，其中有两个元件连接错误．它们分别是______．（只须填写连错的元件）（2）重新连接电路后，在闭合开关前，滑动变阻器应处于______．开始实验时要先用开关S进行试触，如果电流表指针向左偏转，说明电流表的______．（3）正确连接电路后，第一次测出R1=10Ω、两端电压为3V时的电流．笫二次将电阻R1由10Ω换成15Ω，为了使电阻R1两端的电压仍然为3V，他应将滑动变阻器的滑动触头P向______端滑动．4、小刚同学想用电流表、电压表测量一段电阻丝R的电阻，他已连接了部分电路，如图所示，请你接着完成下列步骤：（1）根据第（3）问，用笔画线代替导线，将电路补画完整．（2）开关闭合前，滑动变阻器的滑片应滑至使变阻器电阻______（填“最大”、“最小”或“中间”）位置．（3）当电压表示数为3.6V时，电流表的示数如图（b）所示，这时电路中的电流是______A，电阻丝的电阻为______Ω．小刚通过改变被测电阻两端的电压，共测得三组对应的电压值和电流值，最后算出电阻的平均值，这样做的目的是______．（4）不改变上面连好的电路，用它还可以完成的实验是：A______；B______．（5）若将上面实验中的定值电阻R换成小灯泡，在多次测电阻的过程中，发现当电压表的示数增大时，电压表与电流表示数的比值将______•5、（1）某同学用图所示的电路验证在电压不变时，导体中的电流跟导体的电阻成反比的关系．先后用5Ω、10Ω、20Ω的定值电阻接入电路的a、b两点间，闭合开关S，读出电流表的示数填入表中．由实验数据可以看出电流跟电阻不成反比．试分析为什么在这个实验中电流跟电阻不成反比？答：______．电阻/Ω51020电流/A0.40.30.2（2）该同学经过认真分析，发现了错误的原因，他改进实验后，先后用5Ω、10Ω、20Ω的定值电阻接入电路的a、b两点间进行实验，结果验证了在电压不变时，导体中的电流跟导体的电阻成反比的关系．①图甲、乙提供的两个电路图，哪个是他设计的电路．答：______（填“甲图”或“乙图”），在这个实验中，滑动变阻器的作用是：______②用笔画线代替导线，将图中各元件按你选择的设计电路图连接起来（已有部分线路连接好）．
