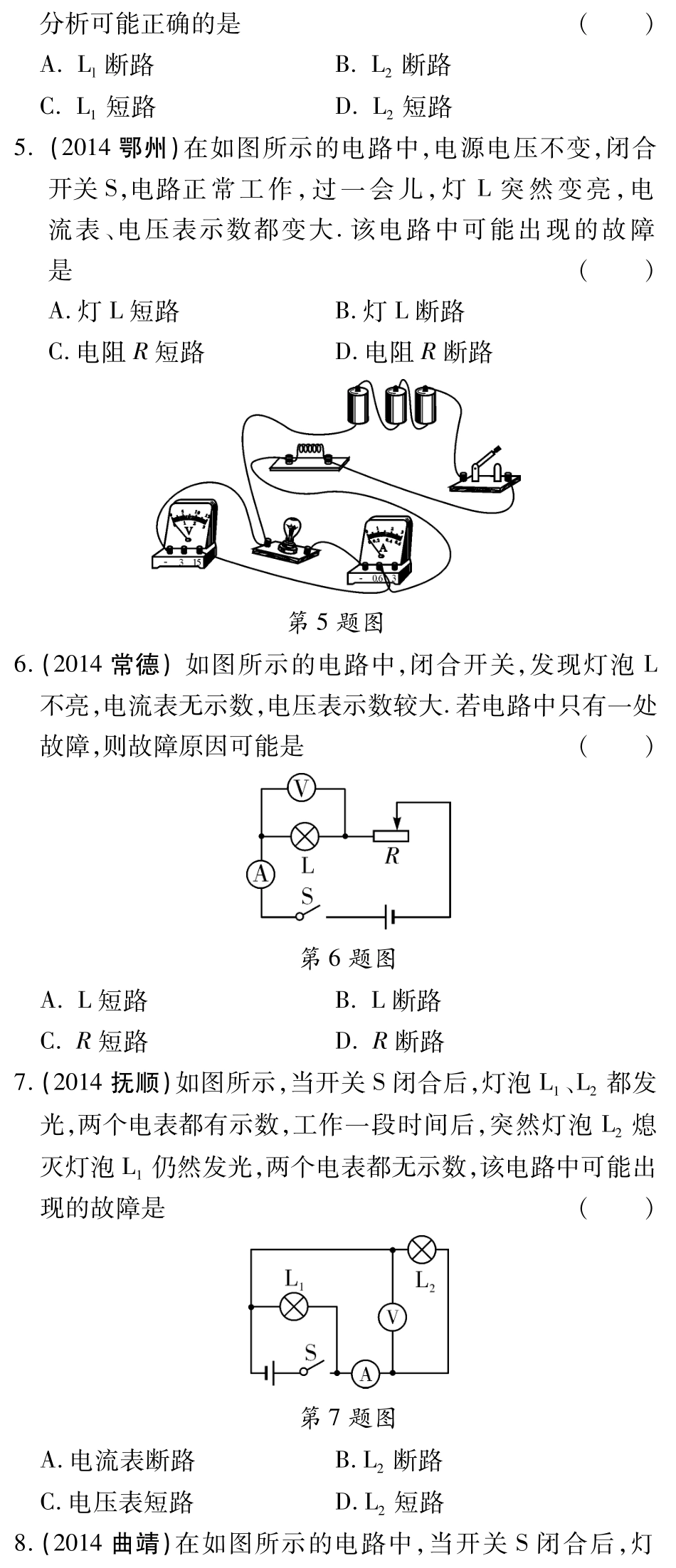

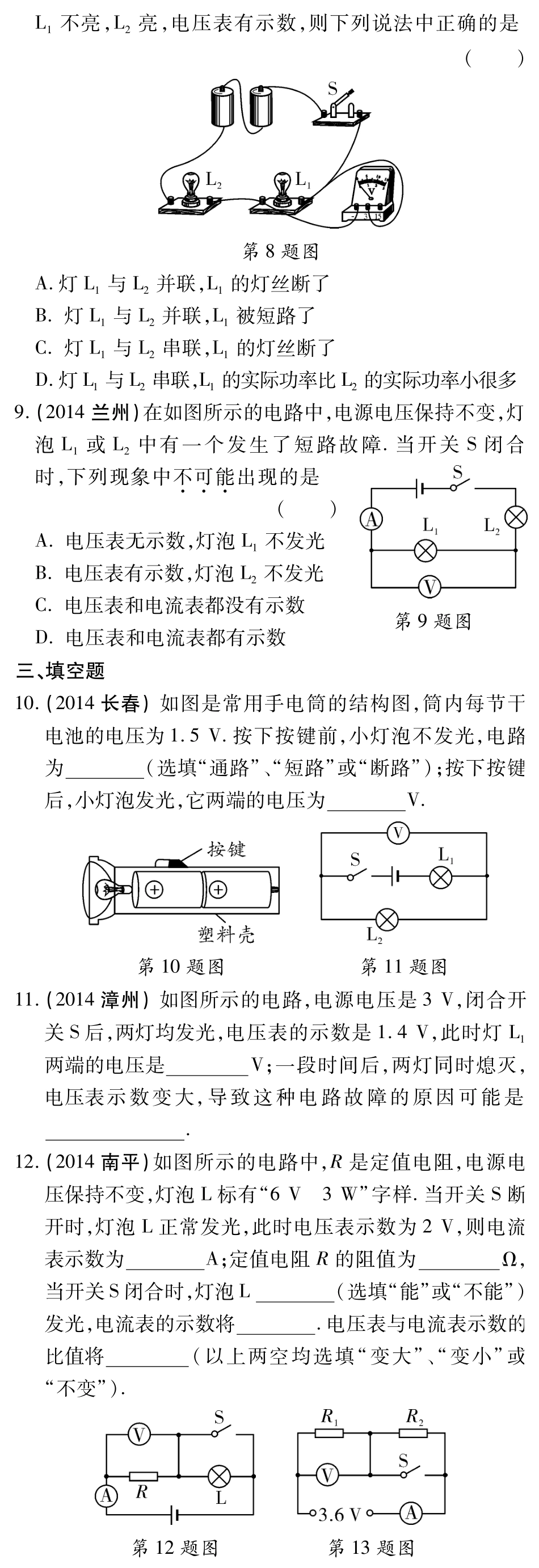

��������类型一电路故障分析����四川各地市电路故障分析题考查题型有选择题和填空题，包含的故障有各种仪表（电流表、电压表）、用电器（如：小灯泡）和电源的短路和开路（断路）．解答电路故障的思路一般为：根据题中描述的小灯泡发光、不发光，电流表、电压表示数的有无以及示数的变大变小，确定电路的故障类型；或者把故障情况代入题中看是否会出现题干所描述的现象，由此判断是否符合题意．����一、单项选择题１．（２０１４荆州）如图所示的电路，Ｌ１和Ｌ２是相同的灯泡，闭合开关后，Ｌ１不亮，Ｌ２发光，电路故障可能是（）Ａ．Ｌ１断路Ｂ．Ｌ１短路Ｃ．电压表断路Ｄ．电压表短路第１题图第２题图２．（２０１４莆田）如图所示的电路中，闭合开关Ｓ，灯泡Ｌ１和Ｌ２都不亮，电压表有示数，电路中只有一处故障．该故障可能是（）Ａ．Ｌ２断路Ｂ．Ｌ１短路Ｃ．Ｌ２短路Ｄ．Ｌ１断路３．（２０１４黄石）小华做电学实验时，按如图所示连接一个电路，电源电压不变，闭合开关Ｋ后，灯Ｌ１、Ｌ２都发光，突然其中一盏灯熄灭，而电流表、电压表的示数都不变，产生这一现象的原因可能是（）Ａ．Ｌ１短路Ｂ．Ｌ１断路Ｃ．Ｌ２短路Ｄ．Ｌ２断路第３题图第４题图４．（２０１４玉林）如图所示电路，当开关Ｓ闭合后，两表均有示数，过一会儿，发现电压表和电流表示数都增大，下列故障分析可能正确的是（）Ａ．Ｌｌ断路Ｂ．Ｌ２断路Ｃ．Ｌ１短路Ｄ．Ｌ２短路５．（２０１４鄂州）在如图所示的电路中，电源电压不变，闭合开关Ｓ，电路正常工作，过一会儿，灯Ｌ突然变亮，电流表、电压表示数都变大．该电路中可能出现的故障是（）Ａ．灯Ｌ短路Ｂ．灯Ｌ断路Ｃ．电阻Ｒ短路Ｄ．电阻Ｒ断路第５题图６．（２０１４常德）如图所示的电路中，闭合开关，发现灯泡Ｌ不亮，电流表无示数，电压表示数较大．若电路中只有一处故障，则故障原因可能是（）第６题图Ａ．Ｌ短路Ｂ．Ｌ断路Ｃ．Ｒ短路Ｄ．Ｒ断路７．（２０１４抚顺）如图所示，当开关Ｓ闭合后，灯泡Ｌ１、Ｌ２都发光，两个电表都有示数，工作一段时间后，突然灯泡Ｌ２熄灭灯泡Ｌ１仍然发光，两个电表都无示数，该电路中可能出现的故障是（）第７题图Ａ．电流表断路Ｂ．Ｌ２断路Ｃ．电压表短路Ｄ．Ｌ２短路８．（２０１４曲靖）在如图所示的电路中，当开关Ｓ闭合后，灯７８１��������类型一电路故障分析����四川各地市电路故障分析题考查题型有选择题和填空题，包含的故障有各种仪表（电流表、电压表）、用电器（如：小灯泡）和电源的短路和开路（断路）．解答电路故障的思路一般为：根据题中描述的小灯泡发光、不发光，电流表、电压表示数的有无以及示数的变大变小，确定电路的故障类型；或者把故障情况代入题中看是否会出现题干所描述的现象，由此判断是否符合题意．����一、单项选择题１．（２０１４荆州）如图所示的电路，Ｌ１和Ｌ２是相同的灯泡，闭合开关后，Ｌ１不亮，Ｌ２发光，电路故障可能是（）Ａ．Ｌ１断路Ｂ．Ｌ１短路Ｃ．电压表断路Ｄ．电压表短路第１题图第２题图２．（２０１４莆田）如图所示的电路中，闭合开关Ｓ，灯泡Ｌ１和Ｌ２都不亮，电压表有示数，电路中只有一处故障．该故障可能是（）Ａ．Ｌ２断路Ｂ．Ｌ１短路Ｃ．Ｌ２短路Ｄ．Ｌ１断路３．（２０１４黄石）小华做电学实验时，按如图所示连接一个电路，电源电压不变，闭合开关Ｋ后，灯Ｌ１、Ｌ２都发光，突然其中一盏灯熄灭，而电流表、电压表的示数都不变，产生这一现象的原因可能是（）Ａ．Ｌ１短路Ｂ．Ｌ１断路Ｃ．Ｌ２短路Ｄ．Ｌ２断路第３题图第４题图４．（２０１４玉林）如图所示电路，当开关Ｓ闭合后，两表均有示数，过一会儿，发现电压表和电流表示数都增大，下列故障分析可能正确的是（）Ａ．Ｌｌ断路Ｂ．Ｌ２断路Ｃ．Ｌ１短路Ｄ．Ｌ２短路５．（２０１４鄂州）在如图所示的电路中，电源电压不变，闭合开关Ｓ，电路正常工作，过一会儿，灯Ｌ突然变亮，电流表、电压表示数都变大．该电路中可能出现的故...
