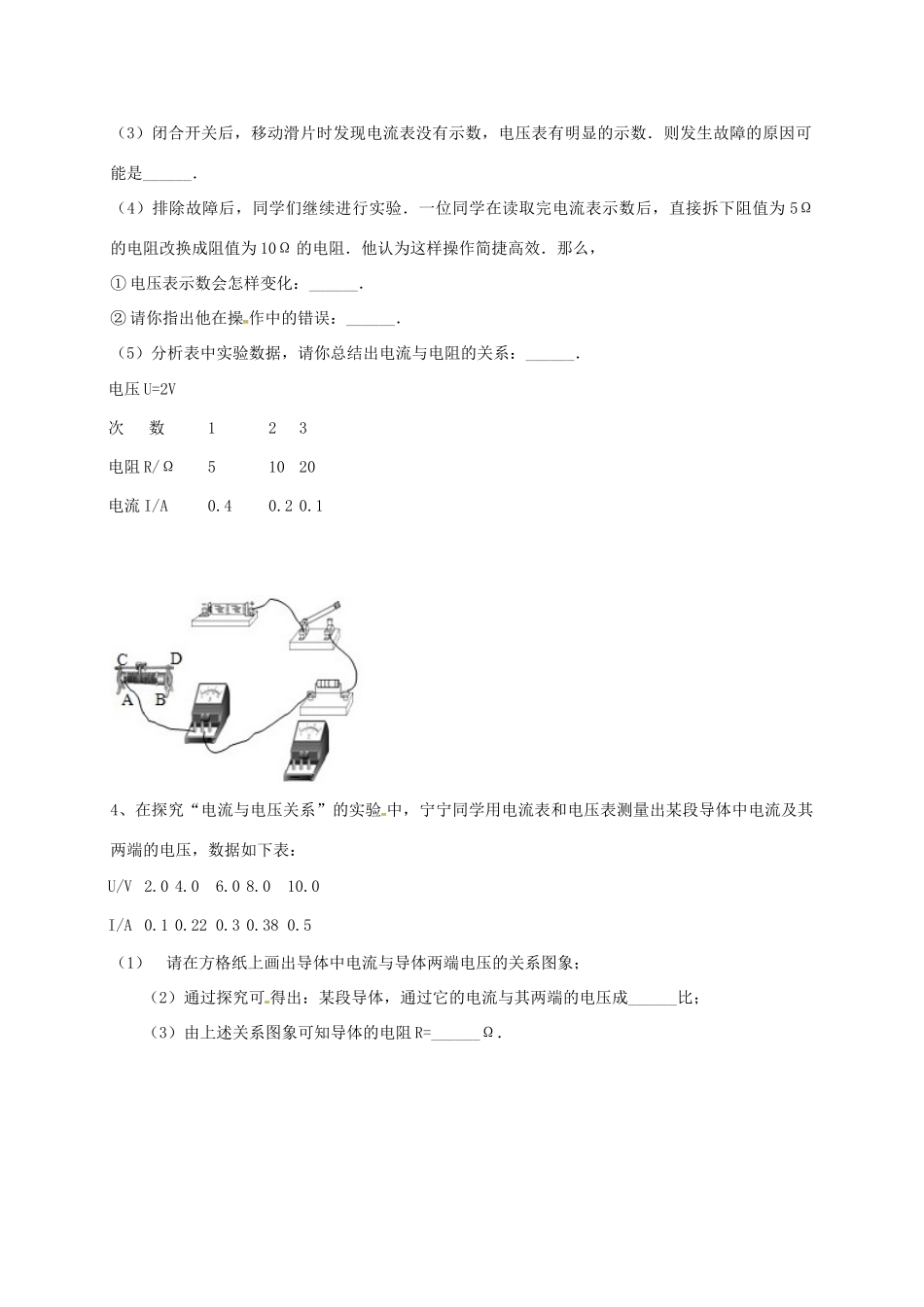

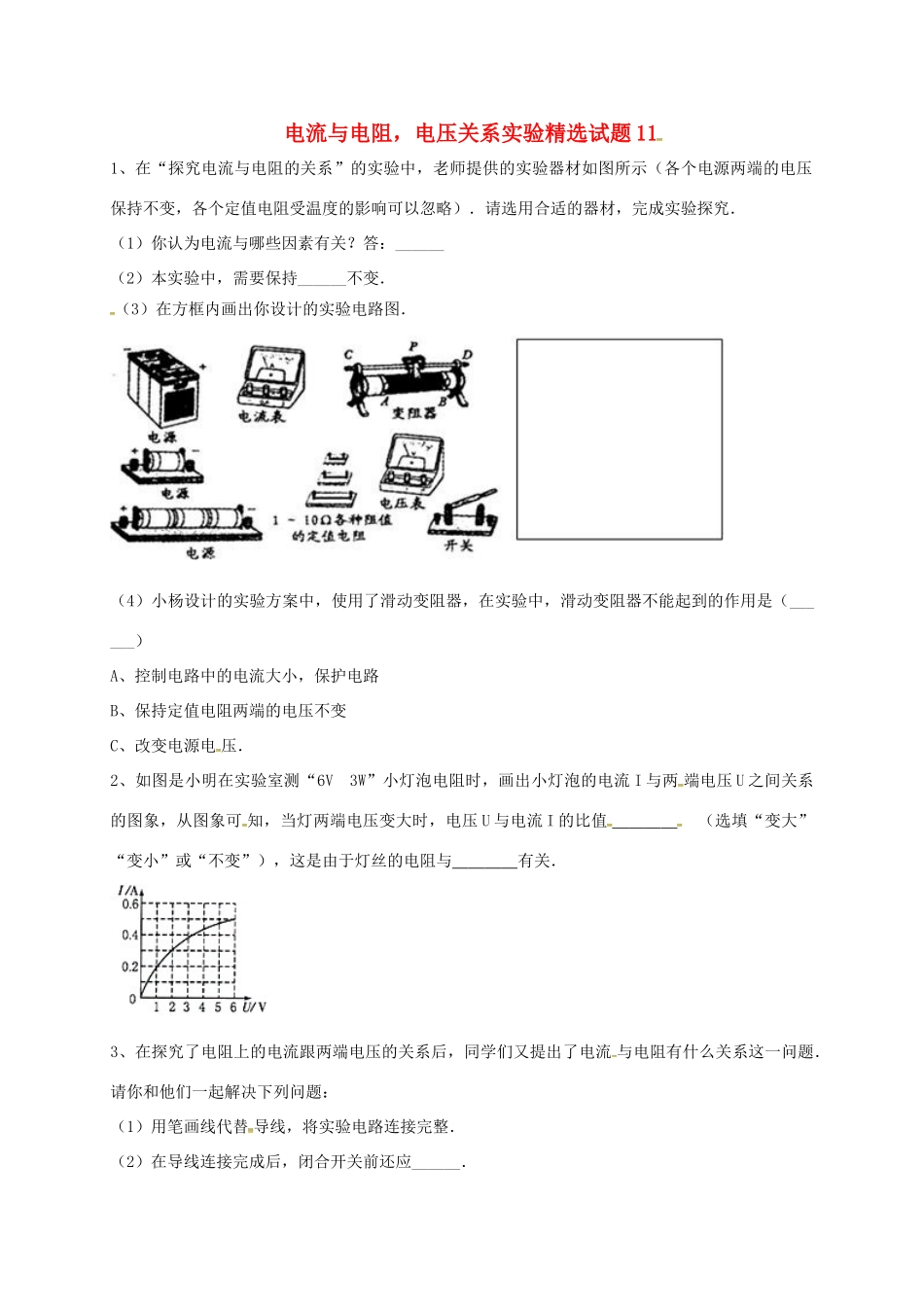

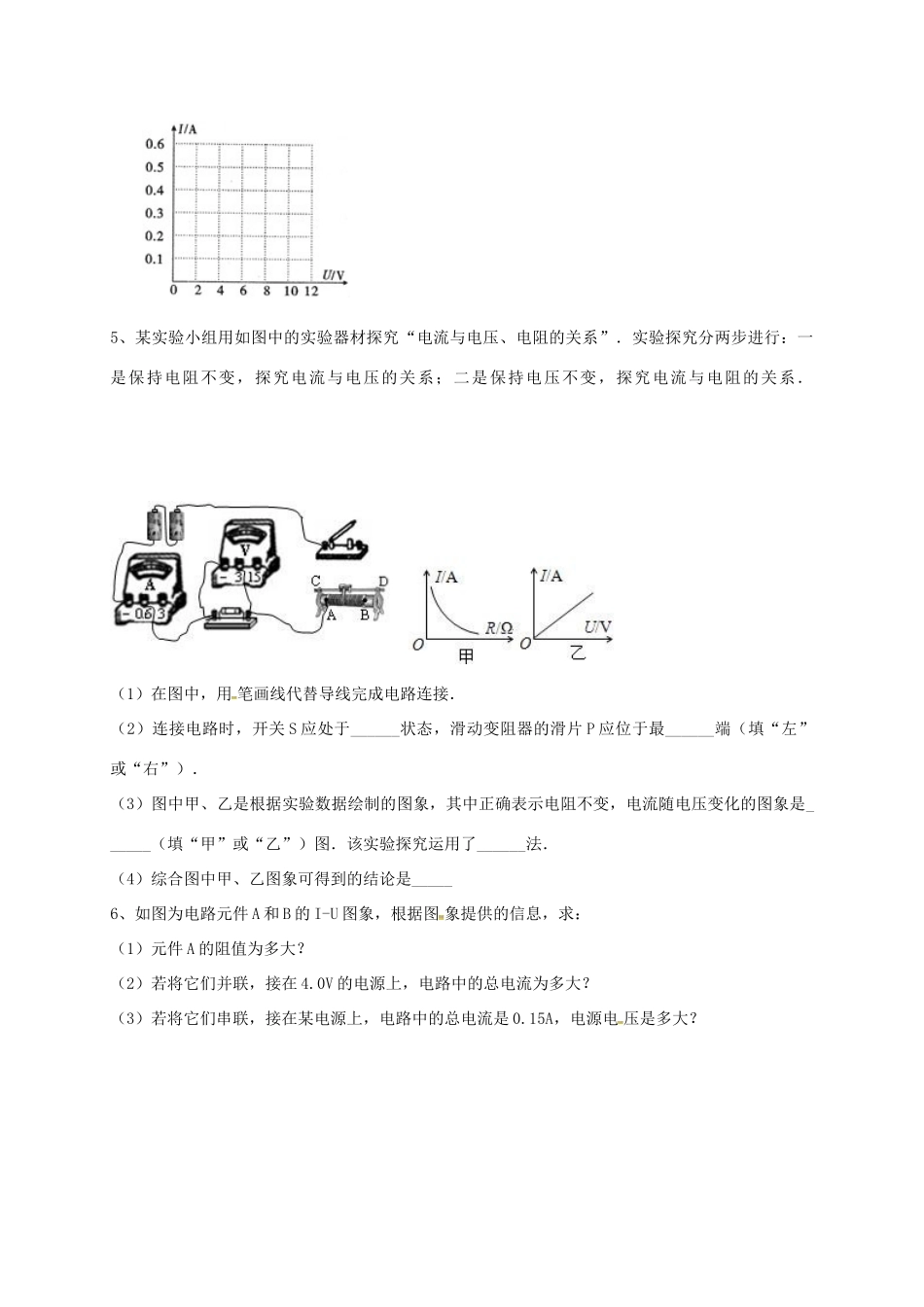

电流与电阻，电压关系实验精选试题111、在“探究电流与电阻的关系”的实验中，老师提供的实验器材如图所示（各个电源两端的电压保持不变，各个定值电阻受温度的影响可以忽略）．请选用合适的器材，完成实验探究．（1）你认为电流与哪些因素有关？答：______（2）本实验中，需要保持______不变．（3）在方框内画出你设计的实验电路图．（4）小杨设计的实验方案中，使用了滑动变阻器，在实验中，滑动变阻器不能起到的作用是（______）A、控制电路中的电流大小，保护电路B、保持定值电阻两端的电压不变C、改变电源电压．2、如图是小明在实验室测“6V3W”小灯泡电阻时，画出小灯泡的电流I与两端电压U之间关系的图象，从图象可知，当灯两端电压变大时，电压U与电流I的比值（选填“变大”“变小”或“不变”），这是由于灯丝的电阻与有关．3、在探究了电阻上的电流跟两端电压的关系后，同学们又提出了电流与电阻有什么关系这一问题．请你和他们一起解决下列问题：（1）用笔画线代替导线，将实验电路连接完整．（2）在导线连接完成后，闭合开关前还应______．（3）闭合开关后，移动滑片时发现电流表没有示数，电压表有明显的示数．则发生故障的原因可能是______．（4）排除故障后，同学们继续进行实验．一位同学在读取完电流表示数后，直接拆下阻值为5Ω的电阻改换成阻值为10Ω的电阻．他认为这样操作简捷高效．那么，①电压表示数会怎样变化：______．②请你指出他在操作中的错误：______．（5）分析表中实验数据，请你总结出电流与电阻的关系：______．电压U=2V次数123电阻R/Ω51020电流I/A0.40.20.14、在探究“电流与电压关系”的实验中，宁宁同学用电流表和电压表测量出某段导体中电流及其两端的电压，数据如下表：U/V2.04.06.08.010.0I/A0.10.220.30.380.5（1）请在方格纸上画出导体中电流与导体两端电压的关系图象；（2）通过探究可得出：某段导体，通过它的电流与其两端的电压成______比；（3）由上述关系图象可知导体的电阻R=______Ω．5、某实验小组用如图中的实验器材探究“电流与电压、电阻的关系”．实验探究分两步进行：一是保持电阻不变，探究电流与电压的关系；二是保持电压不变，探究电流与电阻的关系．（1）在图中，用笔画线代替导线完成电路连接．（2）连接电路时，开关S应处于______状态，滑动变阻器的滑片P应位于最______端（填“左”或“右”）．（3）图中甲、乙是根据实验数据绘制的图象，其中正确表示电阻不变，电流随电压变化的图象是______（填“甲”或“乙”）图．该实验探究运用了______法．（4）综合图中甲、乙图象可得到的结论是_____6、如图为电路元件A和B的I-U图象，根据图象提供的信息，求：（1）元件A的阻值为多大？（2）若将它们并联，接在4.0V的电源上，电路中的总电流为多大？（3）若将它们串联，接在某电源上，电路中的总电流是0.15A，电源电压是多大？
