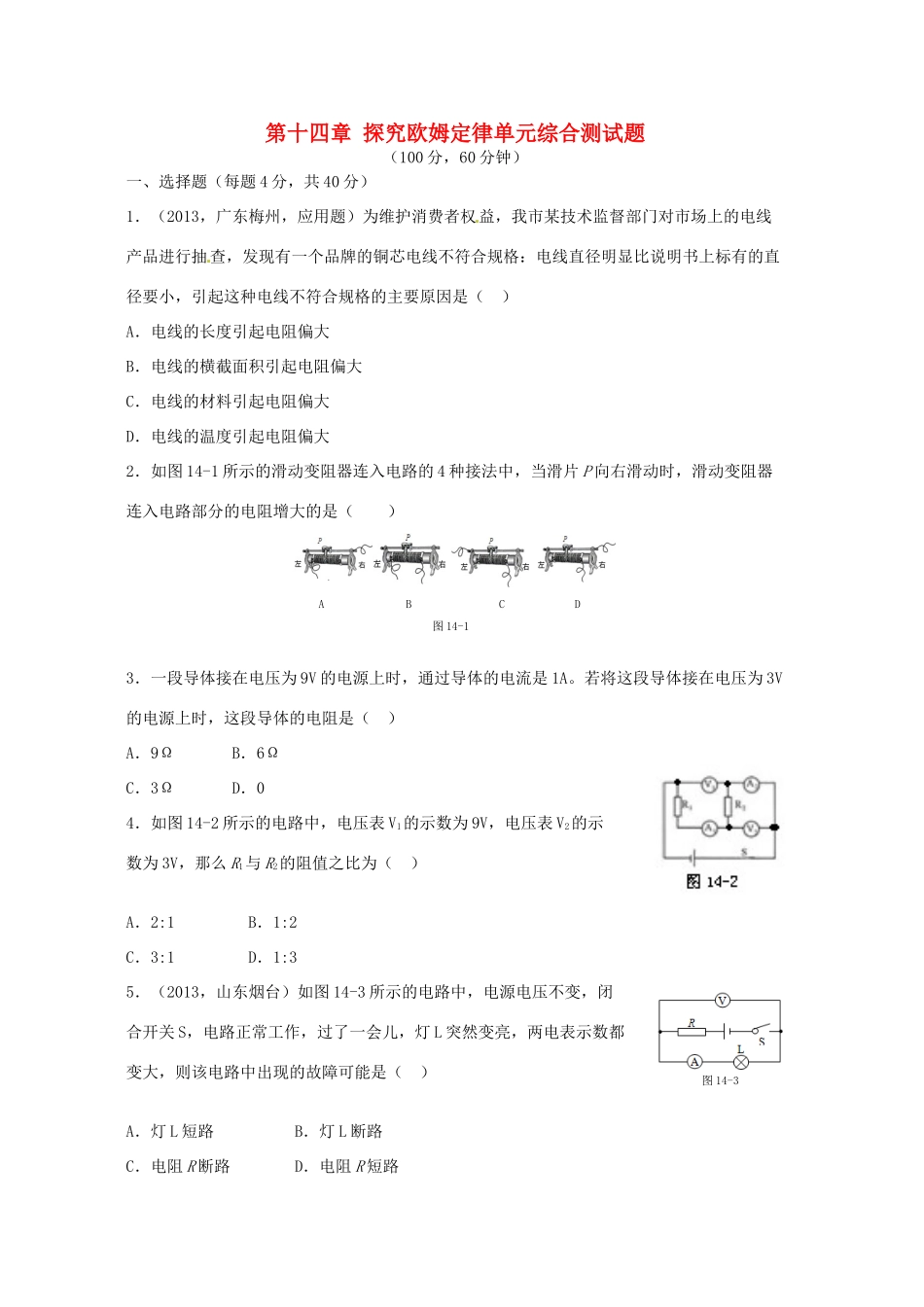

第十四章探究欧姆定律单元综合测试题（100分，60分钟）一、选择题（每题4分，共40分）1．（2013，广东梅州，应用题）为维护消费者权益，我市某技术监督部门对市场上的电线产品进行抽查，发现有一个品牌的铜芯电线不符合规格：电线直径明显比说明书上标有的直径要小，引起这种电线不符合规格的主要原因是（）A．电线的长度引起电阻偏大B．电线的横截面积引起电阻偏大C．电线的材料引起电阻偏大D．电线的温度引起电阻偏大2．如图14-1所示的滑动变阻器连入电路的4种接法中，当滑片P向右滑动时，滑动变阻器连入电路部分的电阻增大的是（）3．一段导体接在电压为9V的电源上时，通过导体的电流是1A。若将这段导体接在电压为3V的电源上时，这段导体的电阻是（）A．9ΩB．6ΩC．3ΩD．04．如图14-2所示的电路中，电压表V1的示数为9V，电压表V2的示数为3V，那么R1与R2的阻值之比为（）A．2:1B．1:2C．3:1D．1:35．（2013，山东烟台）如图14-3所示的电路中，电源电压不变，闭合开关S，电路正常工作，过了一会儿，灯L突然变亮，两电表示数都变大，则该电路中出现的故障可能是（）A．灯L短路B．灯L断路C．电阻R断路D．电阻R短路ABCD图14-1图14-36．小明同学练习用伏安法测电阻时，他所测电阻的阻值约为2Ω，电压表的量程为0~3V，电流表的量程为0~3A。测量结束后，他得到的结论是待测电阻的阻值为10Ω，则他在测量中所出现的错误可能是（）A．电压表和电流表的位置接反了B．他没有多次测量取平均值，致使误差过大C．电压表按0~15V量程读数，电流表按0~3A量程读数D．电压表按0~15V量程读数，电流表按0~0.6A量程读数7．（2013，山东泰安）如图14-4所示，当开关S闭合，滑动变阻器的滑片P由右端向左滑向中点处的过程中（）A．电压表V的示数变小，电流表A2示数变大B．灯泡变亮，电流表A2示数变小C．电压表V的示数不变，灯泡亮度不变D．电流表A1示数不变，电流表A2示数变大8．（2013，湖北恩施州）在做“探究电流与电阻的关系”实验中，小翔连接了如图14-5所示的电路。他先在电路的a、b间接入10Ω的电阻，移动变阻器的滑片，读出电压表与电流表的示数；记录数据后，改用15Ω电阻替换10Ω电阻，闭合开关，接下来他的实验操作应该是（）A．观察电压表，向右移动滑片，读取电流数据B．观察电流表，向右移动滑片，读取电压数据C．观察电压表，向左移动滑片，读取电流数据D．观察电流表，向左移动滑片，读取电压数据9．某同学在没有电流表的情况下，利用电压表和已知阻值的定值电阻R0，测量未知电阻Rx阻值，如图14-6中不能实现测量Rx阻值的电路图是（）10．（2013，河北）如图14-7所示，电源电压保持不变，R1和R2为定值电阻。下列说法正ABCD图14-6图14-4图14-5图14-7确的是（）A．只闭合S1，滑片P向右滑动，电压表示数变大B．先闭合S1，再闭合S2，电压表示数变大，电流表示数不变C．先闭合S1和S2，再闭合S3，电压表与电流表示数的比值变小D．闭合S1、S2和S3，滑片P向右滑动，电压表与电流表示数的比值变大二、填空题(每空2分，共14分)11．在一段导体的两端加上2V的电压时，通过它的电流为0.4A，若使它两端的电压升高到3V，则通过它的电流为__________A，这段导体的电阻为_______Ω。12．（2013，云南）如图14-8所示为分别测量小灯泡L和定值电阻R后得到的I-U关系图像。由图可知，随着电压的升高，L的阻值逐渐变_____，R的阻值为_____Ω。13．如图14-9所示，电源电压为6V并保持不变，当S1、S2闭合，S3断开时，电流表示数为0.5A，则R1的电阻值为______Ω；当S1、S3断开，S2闭合时，电压表示数为4V，则R2的电阻值为_____Ω；如果电路中只闭合S3，电压表示数是_____V。三、实验题（每题9分，共27分）14．小红在探究“导体的电阻跟哪些因素有关”的实验中。猜想：①电阻可能与导体的材料有关；②电阻可能与导体的温度有关；③电阻可能与导体的长度有关；④电阻可能与导体的横截面积有关。下表是她在实验中所用导体的相关记录：导体编号ABCD长度/m1.01.00.51.0图14-9图14-8横截面积/mm21.22.41.21.2材料镍铬丝镍铬丝镍铬丝锰铜丝（1）要探究猜想①，应该选用导体A和_____（填导体编号）进行对比实验；（2）要探究猜...
