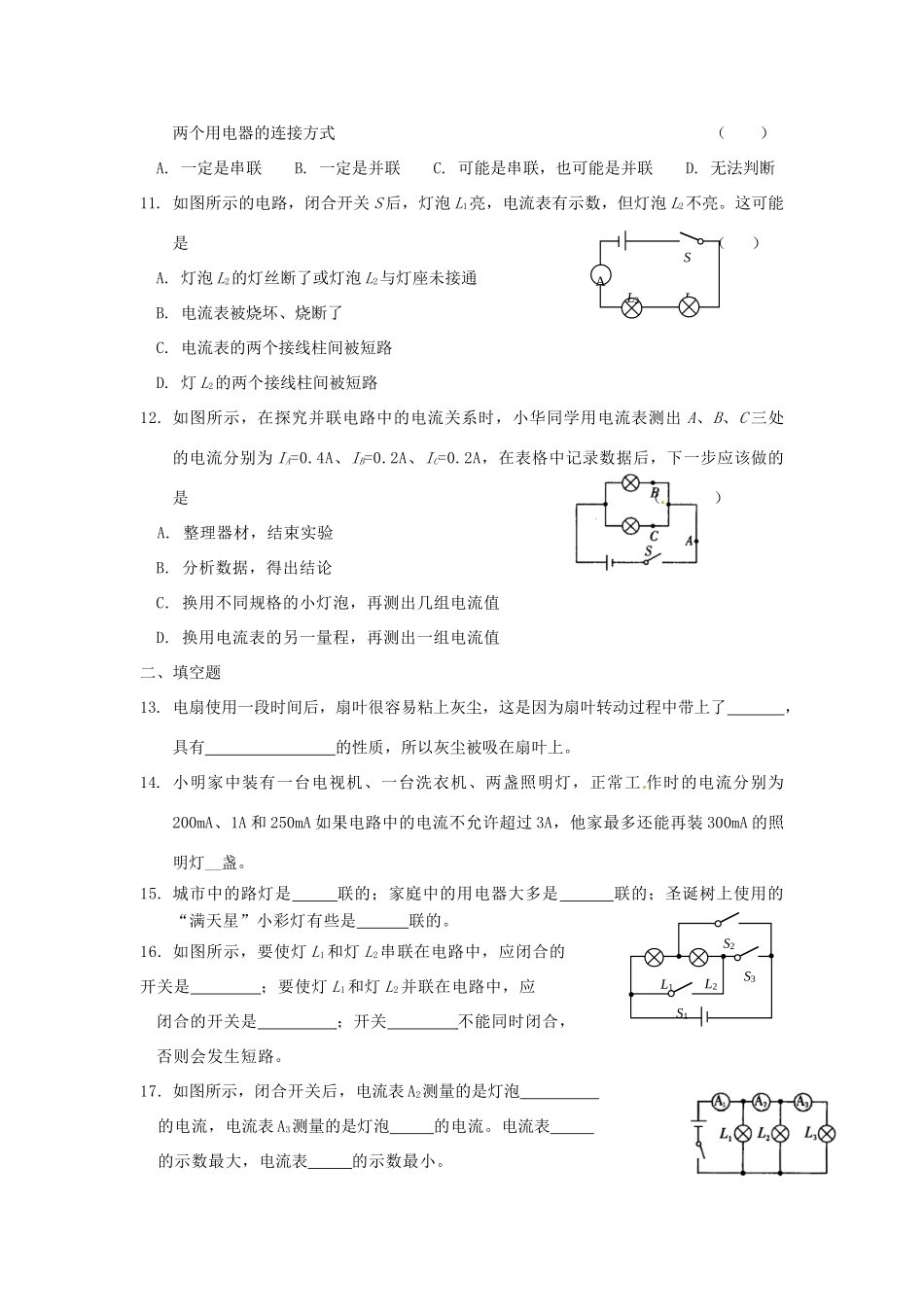

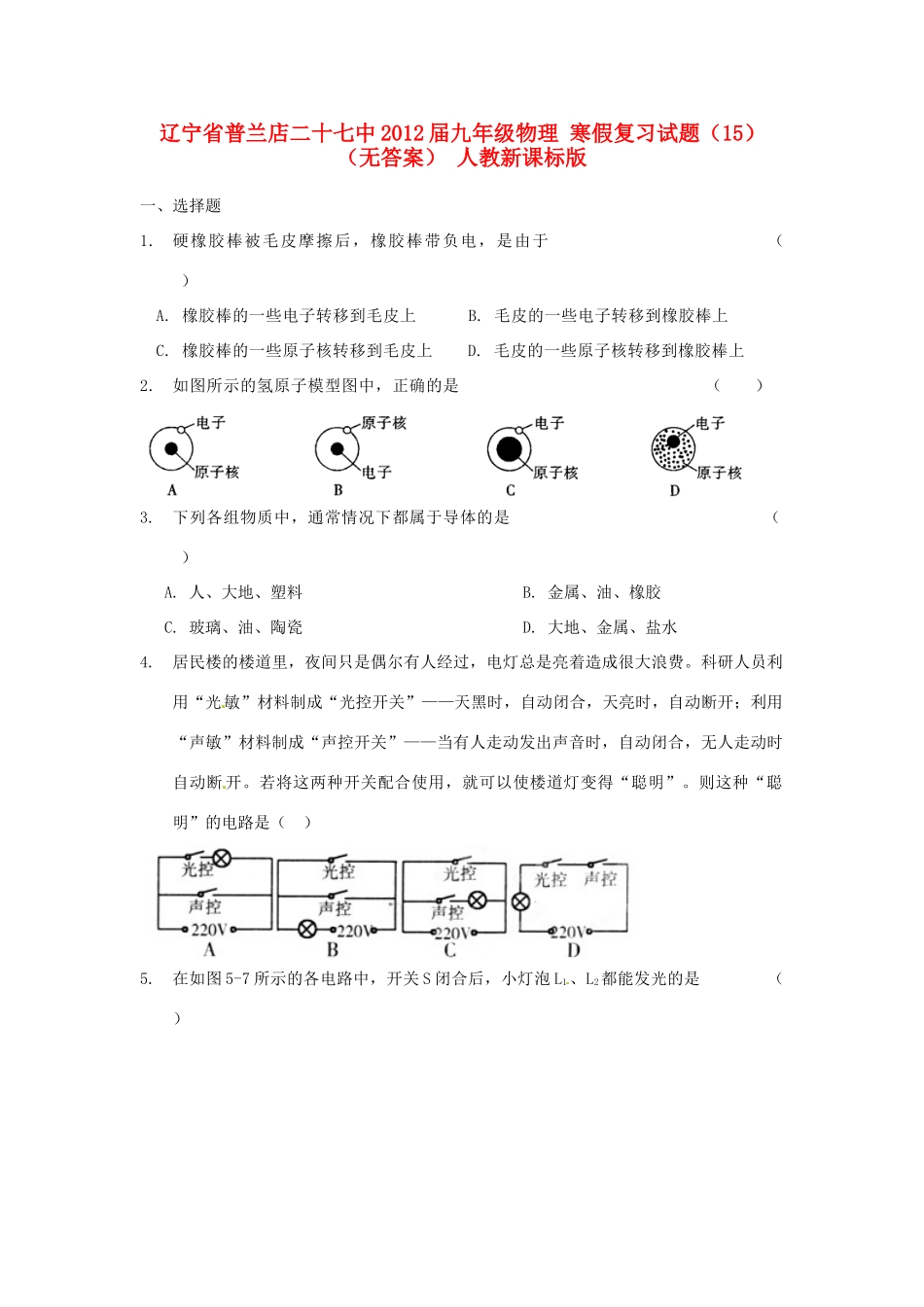

辽宁省普兰店二十七中2012届九年级物理寒假复习试题（15）（无答案）人教新课标版一、选择题1.硬橡胶棒被毛皮摩擦后，橡胶棒带负电，是由于（）A.橡胶棒的一些电子转移到毛皮上B.毛皮的一些电子转移到橡胶棒上C.橡胶棒的一些原子核转移到毛皮上D.毛皮的一些原子核转移到橡胶棒上2.如图所示的氢原子模型图中，正确的是（）3.下列各组物质中，通常情况下都属于导体的是（）A.人、大地、塑料B.金属、油、橡胶C.玻璃、油、陶瓷D.大地、金属、盐水4.居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费。科研人员利用“光敏”材料制成“光控开关”——天黑时，自动闭合，天亮时，自动断开；利用“声敏”材料制成“声控开关”——当有人走动发出声音时，自动闭合，无人走动时自动断开。若将这两种开关配合使用，就可以使楼道灯变得“聪明”。则这种“聪明”的电路是（）5.在如图5-7所示的各电路中，开关S闭合后，小灯泡L1、L2都能发光的是（）6.一种声光报警器的电路如图所示，当感应开关S1和S2都闭合时，会出现的现象是（）A.灯不亮，铃不响B.灯不亮，铃响C.灯亮，铃不响D.灯亮，铃响7.教室里投影仪的光源是强光灯泡，发光时温度很高，必须用风扇给予降温。为了使灯泡不易过热被烧坏，要求：带动风扇的电动机启动后，灯泡才能通电发光；风扇不转，灯泡不能发光。则以下四个简化电路图中符合要求的是（）8.许多家庭的卫生间都安装有照明灯和换气扇。使用时，有时需要各自独立工作，有时需要它们同时工作。如图所示的电路中，你认为符合上述要求的是（）9.*如图所示，S闭合时，电流表测量的是（）A.干路中的电流B.L1中的电流C.L2中的电流D.以上说法都不对10.在一个电路中有两个用电器，用电流表测量时发现通过每个用电器的电流相等，则这L1L2SAL2L1S1S2S3两个用电器的连接方式（）A.一定是串联B.一定是并联C.可能是串联，也可能是并联D.无法判断11.如图所示的电路，闭合开关S后，灯泡L1亮，电流表有示数，但灯泡L2不亮。这可能是（）A.灯泡L2的灯丝断了或灯泡L2与灯座未接通B.电流表被烧坏、烧断了C.电流表的两个接线柱间被短路D.灯L2的两个接线柱间被短路12.如图所示，在探究并联电路中的电流关系时，小华同学用电流表测出A、B、C三处的电流分别为IA=0.4A、IB=0.2A、IC=0.2A，在表格中记录数据后，下一步应该做的是（）A.整理器材，结束实验B.分析数据，得出结论C.换用不同规格的小灯泡，再测出几组电流值D.换用电流表的另一量程，再测出一组电流值二、填空题13.电扇使用一段时间后，扇叶很容易粘上灰尘，这是因为扇叶转动过程中带上了，具有的性质，所以灰尘被吸在扇叶上。14.小明家中装有一台电视机、一台洗衣机、两盏照明灯，正常工作时的电流分别为200mA、1A和250mA如果电路中的电流不允许超过3A，他家最多还能再装300mA的照明灯__盏。15.城市中的路灯是联的；家庭中的用电器大多是联的；圣诞树上使用的“满天星”小彩灯有些是联的。16.如图所示，要使灯L1和灯L2串联在电路中，应闭合的开关是；要使灯L1和灯L2并联在电路中，应闭合的开关是；开关不能同时闭合，否则会发生短路。17.如图所示，闭合开关后，电流表A2测量的是灯泡的电流，电流表A3测量的是灯泡的电流。电流表的示数最大，电流表的示数最小。S18.*如图所示，当开关S闭合时，两只电流A1、A2的示数分别如图所示。问：（1）电流表A1使用的量程是读数是A2使用的量程是读数是。（2）通过灯泡L1的电流是，L2的电流是。19.某同学用电流表测量电流时，发现电流表指针反偏，这是因为；另一位同学发现电流表指针偏转到右边没有刻度的地方，这是因为。三、作图题20.如图所示，在电路的“”处填入两个灯泡及两只电流表，并标出电流表的“﹢”、“﹣”接线柱。21.根据实物图，画出对应的电路图。22.图11所示为一实物电路，请画出所对应的电路图。23.根据所给的实物图（图16），在下面框内画出相应的电路图图11图1624.在方框中画出灯泡L1和灯泡L2并联，电流表测灯泡L1电流的电路图，并在右图上连接实物图。四、实验与探究25.某同学在使用电流表测量通过某一灯泡的电流的实验，闭合开关后，发现电流表的指针偏转到图5-14所...
