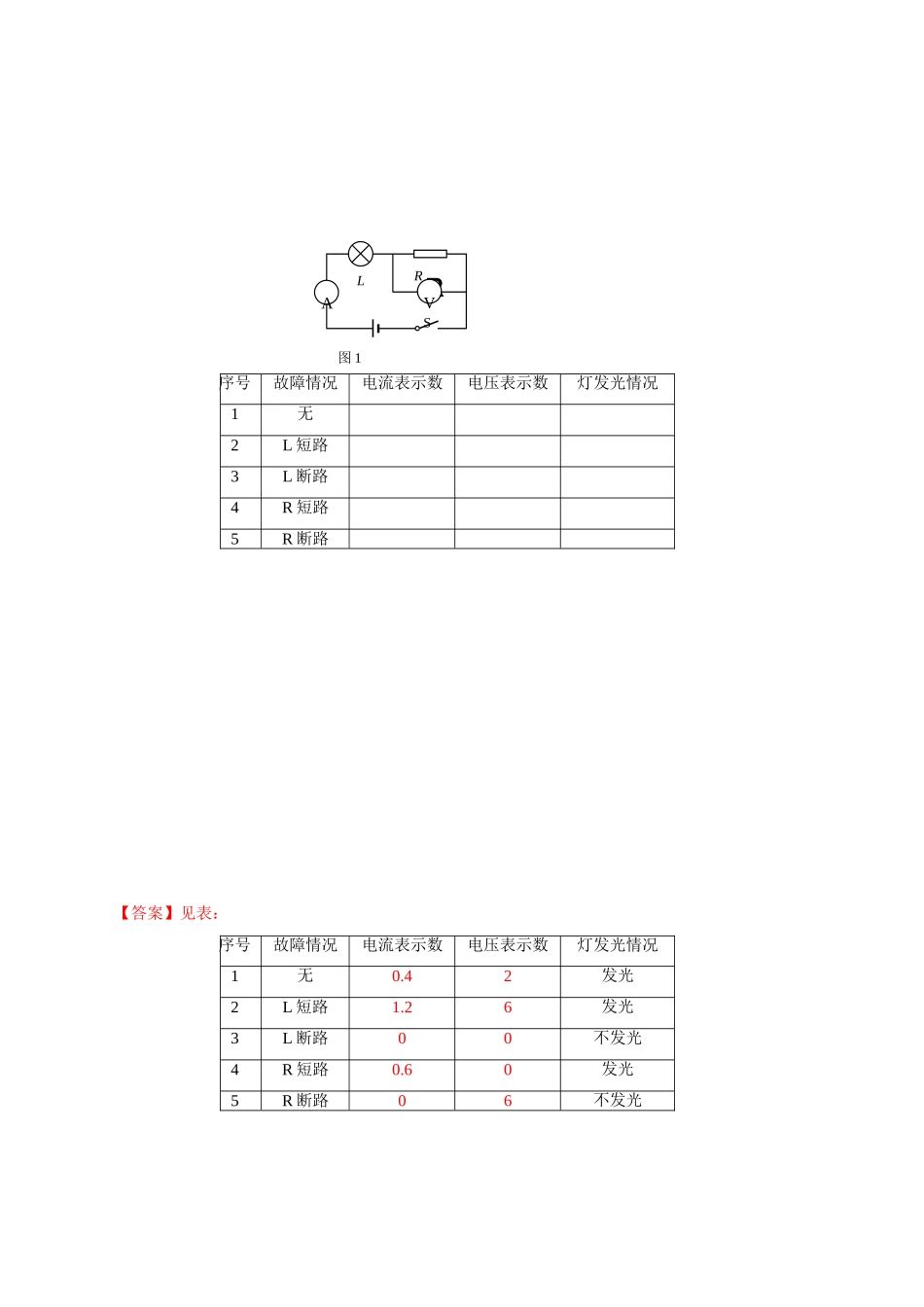

04电路故障分析判断【知识梳理】一、串联电路故障1．串联电路发生的故障在大多情况下，都是用电器（小灯或电阻）出现了短路和断路。短路实际上就是它的电阻减小变为零（相当于一条导线）；断路就是该处电阻变为无穷大（相当于断开的电键），以至该处无电流。2．在分析时，电流表的电阻可以认为为零（即把它当作一条导线处理）；电压表的电阻可以认为为无穷大（即把它当作断路处理）。3．利用欧姆定律和串、并联电路规律分析，电源电压可以认为是不变的。4.注意在写电表示数情况时，有两种情况：一是根据题目要求写变化情况，如“变大”、“变小”或“不变”等；二是要写示数具体多大，通过计算得出，大多用字母表示。5.大多数题目，根据电表示数的变化情况或小灯的发光情况进行分析判断。二、串联电路中的单故障1．串联电路的单故障：如下图所示，小灯与电阻串联，发生单故障时（即“一好一坏”）有四种情况：R断路；R短路；L断路；L短路。2．根据电路元件发生的故障，会分析判断电表示数的变化情况。电路发生故障时，电路中的电流或电压可能发生变化，用电器的工作状态也可能发生变化，因此我们要会分析判断电流表、电压表示数的变化情况（如变大、变小或不变）或小灯的亮灭情况。【基础训练题1】如图1所示，电源电压为6伏，电阻R=5欧，灯泡的电阻RL=10欧，①闭合电键后电路正常工作，请把电流表、电压表的示数填入下表；②过一段时间，电路出现故障，R1或R2有一个出现故障，请你把电流表、电压表的示数填入下表中；③判断小灯的发光情况。RSL序号故障情况电流表示数电压表示数灯发光情况1无2L短路3L断路4R短路5R断路【答案】见表：序号故障情况电流表示数电压表示数灯发光情况1无0.42发光2L短路1.26发光3L断路00不发光4R短路0.60发光5R断路06不发光图1RLSAVR【解析】①电路正常工作时，电流表A的示数为I=U/R=6伏/15欧=0.4安，电压表V的示数为UR=IR=0.4安×5欧=2伏，小灯发光；②当电灯L短路时，此时的电路等效于图1A，RL=0，电流表A的示数为：I=U/R=6伏/5欧=1.2安，电压表V的示数U=6伏，小灯发光；③当电灯L断路时，此时的电路等效于图1B，电路断开，电流表A的示数为0，电压表V的示数为0，小灯不发光；④当电阻R短路时，R=0（图1C），电流表A的示数为：I=U/RL=6伏/10欧=0.6安；电压表被短路，示数为0，小灯发光。图1ARRLSAV图1BRRLSAV图1CRRLSAV图1DRRLSAV⑤当电阻R断路时（图1D），电路中的电流为0，电压表与灯串联在电路中，因为电压表V自身的电阻很大，电源电压基本被电压表分掉，可以认为电压表的示数为6伏，小灯不发光。【基础训练题2】如图2所示，电源电压不变，闭合电键后电路正常工作，一段时间后，过一会电路出现故障，R1或R2有一个出现故障，请你根据电表示数的变化情况，分析相应的故障：【答案】序号电流表示数电压表示数故障情况1变大变大2变小变小3变大变小4变小变大图2R2SR1VA序号电流表示数电压表示数故障情况1变大变大R2短路2变小变小R2断路3变大变小R1短路4变小变大R1断路【解析】参见训练1。【基础训练题3】如图3所示，电源电压为6伏，电阻R1=5欧，R2=10欧，闭合电键后电路正常工作，电流表的示数为________，电压表的示数为_______；过一会电路出现故障，R1或R2有一个出现故障，请你分析：①当电阻R1短路时，电流表的示数为__________，电压表的示数为__________；可见：电流表的示数________，电压表的示数_________（后两空均选填“变大”、“变小”或“不变”）。②当电阻R1断路时，电流表的示数为__________，电压表的示数为__________；可见：电流表的示数________，电压表的示数_________（后两空均选填“变大”、“变小”或“不变”）。③当电阻R2短路时，电流表的示数为__________，电压表的示数为__________；可见：电流表的示数________，电压表的示数_________（后两空均选填“变大”、“变小”或“不变”）。④当电阻R2断路时，电流表的示数为__________，电压表的示数为__________；可见：电流表的示数________，电压表的示数_________（后两空均选填“变大”、“变小”或“不变”）。图3R2SR1VA【答案】原来电路正常工作时，电流表A的示数为I=...
