九年级物理上册 第14章 欧姆定律测试(新版)苏科版试卷VIP免费

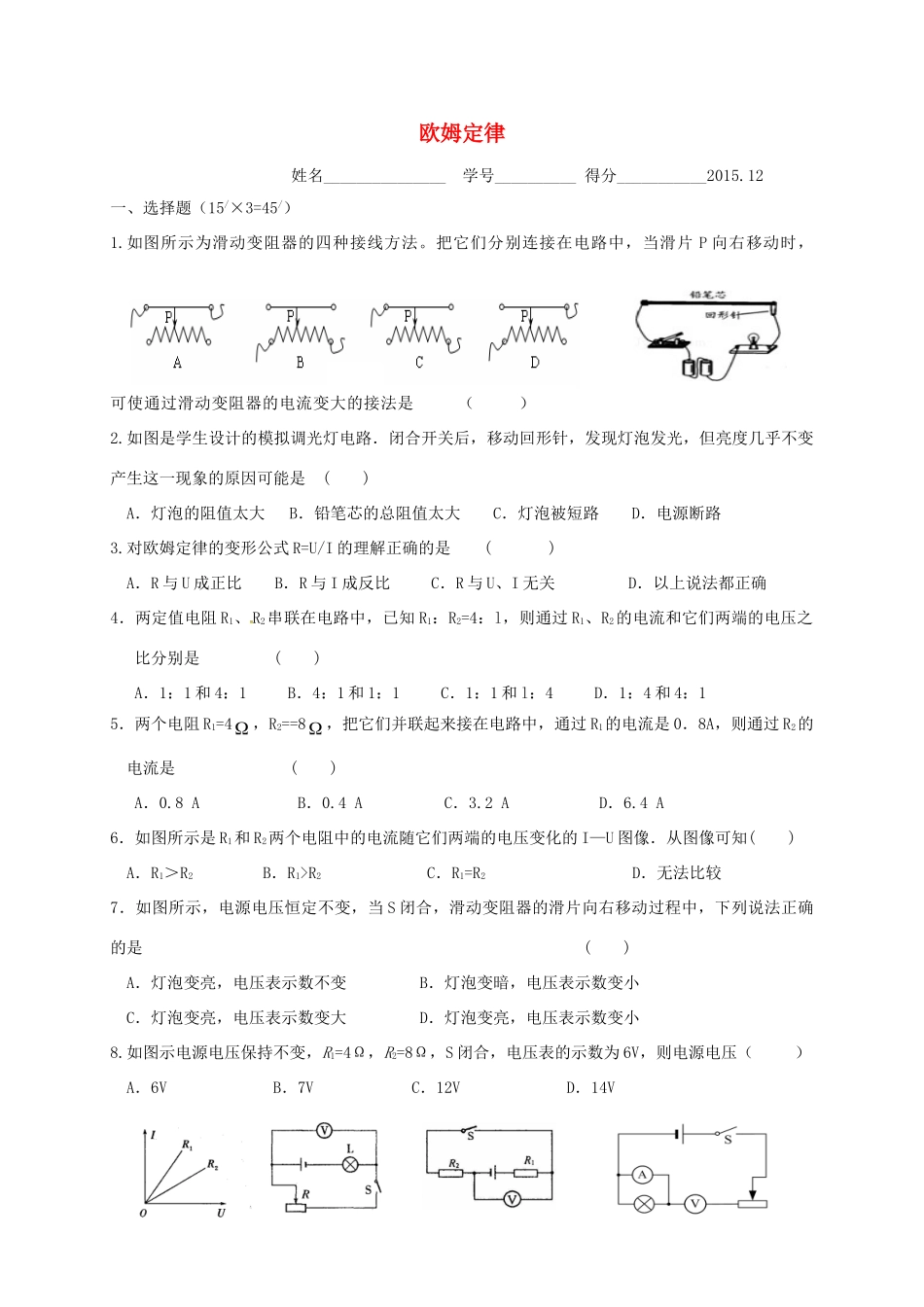

九年级物理上册 第14章 欧姆定律测试(新版)苏科版试卷_第1页
1/6

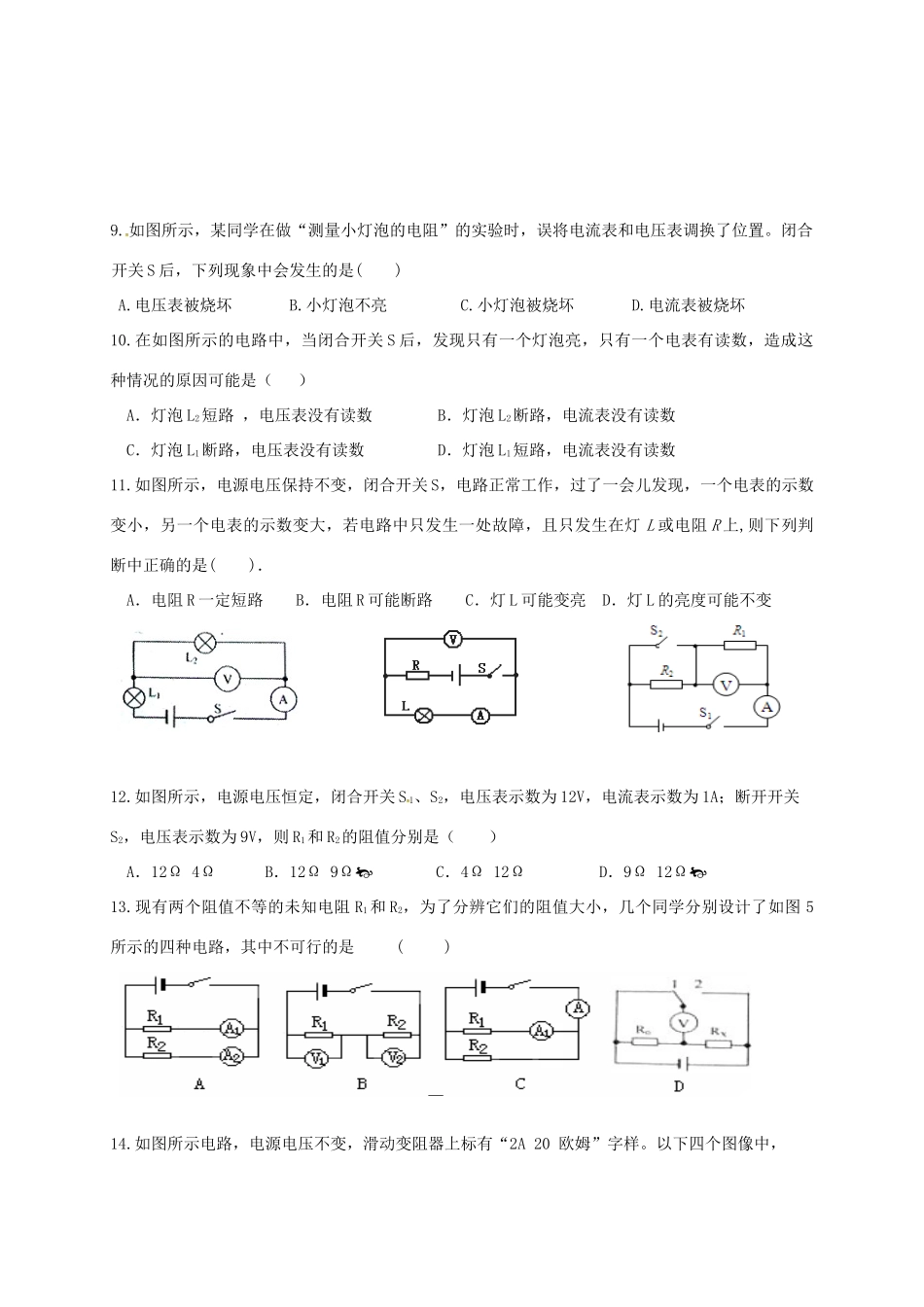

九年级物理上册 第14章 欧姆定律测试(新版)苏科版试卷_第2页
2/6

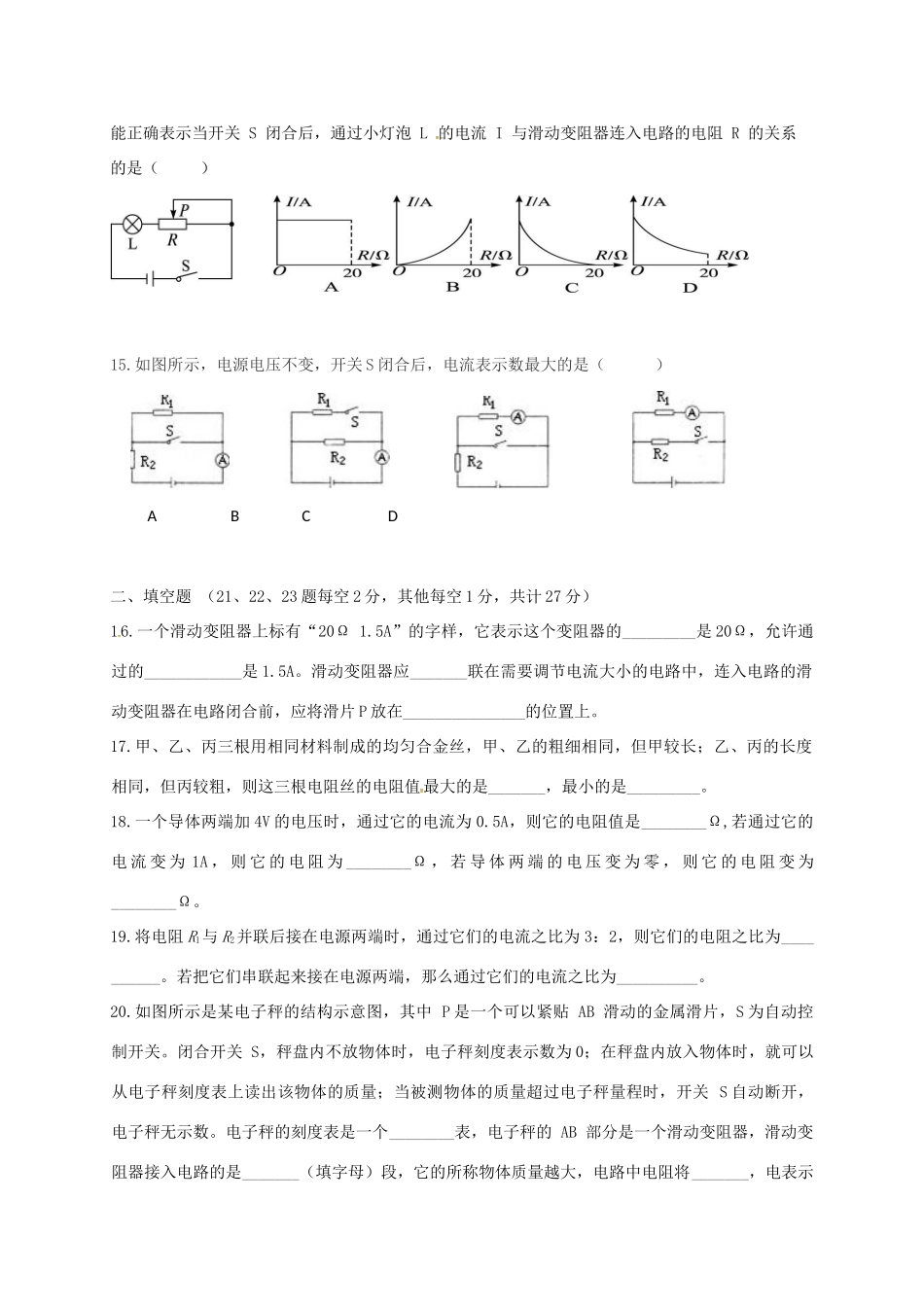

九年级物理上册 第14章 欧姆定律测试(新版)苏科版试卷_第3页
3/6
欧姆定律姓名_______________学号__________得分___________2015.12一、选择题(15/×3=45/)1.如图所示为滑动变阻器的四种接线方法。把它们分别连接在电路中,当滑片P向右移动时,可使通过滑动变阻器的电流变大的接法是()2.如图是学生设计的模拟调光灯电路.闭合开关后,移动回形针,发现灯泡发光,但亮度几乎不变产生这一现象的原因可能是()A.灯泡的阻值太大B.铅笔芯的总阻值太大C.灯泡被短路D.电源断路3.对欧姆定律的变形公式R=U/I的理解正确的是()A.R与U成正比B.R与I成反比C.R与U、I无关D.以上说法都正确4.两定值电阻R1、R2串联在电路中,已知R1:R2=4:l,则通过R1、R2的电流和它们两端的电压之比分别是()A.1:1和4:1B.4:1和1:1C.1:1和l:4D.1:4和4:15.两个电阻R1=4,R2==8,把它们并联起来接在电路中,通过R1的电流是0.8A,则通过R2的电流是()A.0.8AB.0.4AC.3.2AD.6.4A6.如图所示是R1和R2两个电阻中的电流随它们两端的电压变化的I—U图像.从图像可知()A.R1>R2B.R1>R2C.R1=R2D.无法比较7.如图所示,电源电压恒定不变,当S闭合,滑动变阻器的滑片向右移动过程中,下列说法正确的是()A.灯泡变亮,电压表示数不变B.灯泡变暗,电压表示数变小C.灯泡变亮,电压表示数变大D.灯泡变亮,电压表示数变小8.如图示电源电压保持不变,R1=4Ω,R2=8Ω,S闭合,电压表的示数为6V,则电源电压()A.6VB.7VC.12VD.14V9.如图所示,某同学在做“测量小灯泡的电阻”的实验时,误将电流表和电压表调换了位置。闭合开关S后,下列现象中会发生的是()A.电压表被烧坏B.小灯泡不亮C.小灯泡被烧坏D.电流表被烧坏10.在如图所示的电路中,当闭合开关S后,发现只有一个灯泡亮,只有一个电表有读数,造成这种情况的原因可能是()A.灯泡L2短路,电压表没有读数B.灯泡L2断路,电流表没有读数C.灯泡L1断路,电压表没有读数D.灯泡L1短路,电流表没有读数11.如图所示,电源电压保持不变,闭合开关S,电路正常工作,过了一会儿发现,一个电表的示数变小,另一个电表的示数变大,若电路中只发生一处故障,且只发生在灯L或电阻R上,则下列判断中正确的是().A.电阻R一定短路B.电阻R可能断路C.灯L可能变亮D.灯L的亮度可能不变12.如图所示,电源电压恒定,闭合开关S1、S2,电压表示数为12V,电流表示数为1A;断开开关S2,电压表示数为9V,则R1和R2的阻值分别是()A.12Ω4ΩB.12Ω9ΩC.4Ω12ΩD.9Ω12Ω13.现有两个阻值不等的未知电阻R1和R2,为了分辨它们的阻值大小,几个同学分别设计了如图5所示的四种电路,其中不可行的是()14.如图所示电路,电源电压不变,滑动变阻器上标有“2A20欧姆”字样。以下四个图像中,能正确表示当开关S闭合后,通过小灯泡L的电流I与滑动变阻器连入电路的电阻R的关系的是()15.如图所示,电源电压不变,开关S闭合后,电流表示数最大的是()二、填空题(21、22、23题每空2分,其他每空1分,共计27分)16.一个滑动变阻器上标有“20Ω1.5A”的字样,它表示这个变阻器的_________是20Ω,允许通过的____________是1.5A。滑动变阻器应_______联在需要调节电流大小的电路中,连入电路的滑动变阻器在电路闭合前,应将滑片P放在_______________的位置上。17.甲、乙、丙三根用相同材料制成的均匀合金丝,甲、乙的粗细相同,但甲较长;乙、丙的长度相同,但丙较粗,则这三根电阻丝的电阻值最大的是_______,最小的是_________。18.一个导体两端加4V的电压时,通过它的电流为0.5A,则它的电阻值是________Ω,若通过它的电流变为1A,则它的电阻为________Ω,若导体两端的电压变为零,则它的电阻变为________Ω。19.将电阻R1与R2并联后接在电源两端时,通过它们的电流之比为3:2,则它们的电阻之比为__________。若把它们串联起来接在电源两端,那么通过它们的电流之比为__________。20.如图所示是某电子秤的结构示意图,其中P是一个可以紧贴AB滑动的金属滑片,S为自动控制开关。闭合开关S,秤盘内不放物体时,电子秤刻度表示数为0;在秤盘内放入物体时,就可以从电子秤刻度表上读出该物体的质量;当被测物体的质量超过电子秤量程时...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

九年级物理上册 第14章 欧姆定律测试(新版)苏科版试卷
