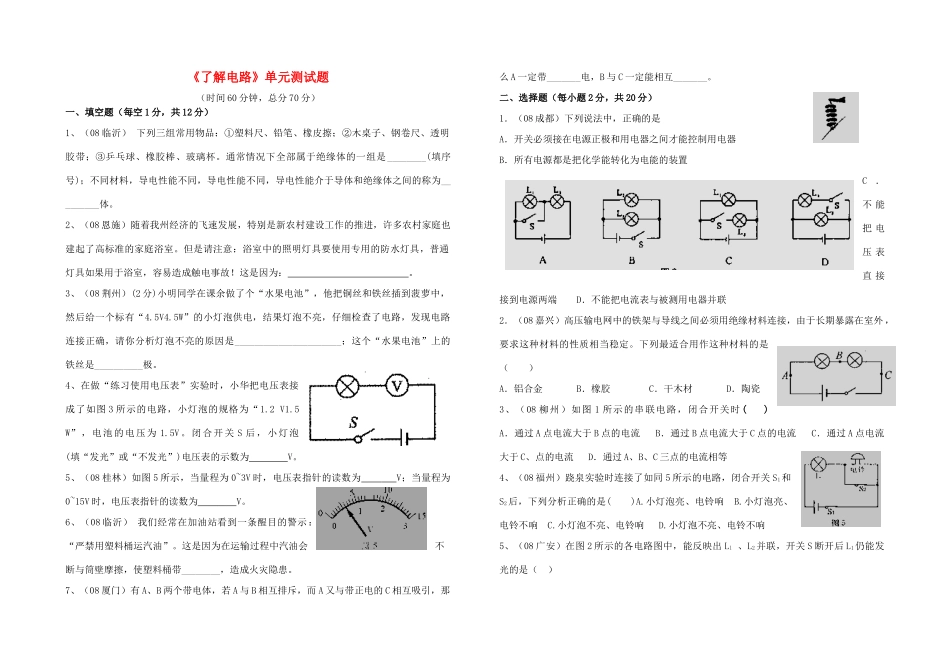

《了解电路》单元测试题（时间60分钟，总分70分）一、填空题（每空1分，共12分）1、（08临沂）下列三组常用物品：①塑料尺、铅笔、橡皮擦；②木桌子、钢卷尺、透明胶带；③乒乓球、橡胶棒、玻璃杯。通常情况下全部属于绝缘体的一组是________(填序号)；不同材料，导电性能不同，导电性能不同，导电性能介于导体和绝缘体之间的称为_________体。2、（08恩施）随着我州经济的飞速发展，特别是新农村建设工作的推进，许多农村家庭也建起了高标准的家庭浴室。但是请注意：浴室中的照明灯具要使用专用的防水灯具，普通灯具如果用于浴室，容易造成触电事故！这是因为：。3、（08荆州）(2分)小明同学在课余做了个“水果电池”，他把铜丝和铁丝插到菠萝中，然后给一个标有“4.5V4.5W”的小灯泡供电，结果灯泡不亮，仔细检查了电路，发现电路连接正确，请你分析灯泡不亮的原因是______________________；这个“水果电池”上的铁丝是__________极。4、在做“练习使用电压表”实验时，小华把电压表接成了如图3所示的电路，小灯泡的规格为“1.2V1.5W”，电池的电压为1.5V。闭合开关S后，小灯泡(填“发光”或“不发光”)电压表的示数为V。5、（08桂林）如图5所示，当量程为0~3V时，电压表指针的读数为V；当量程为0~15V时，电压表指针的读数为V。6、（08临沂）我们经常在加油站看到一条醒目的警示：“严禁用塑料桶运汽油”。这是因为在运输过程中汽油会不断与筒壁摩擦，使塑料桶带________，造成火灾隐患。7、（08厦门）有A、B两个带电体，若A与B相互排斥，而A又与带正电的C相互吸引，那么A一定带_______电，B与C一定能相互_______。二、选择题（每小题2分，共20分）1．（08成都）下列说法中，正确的是A．开关必须接在电源正极和用电器之间才能控制用电器B．所有电源都是把化学能转化为电能的装置C．不能把电压表直接接到电源两端D．不能把电流表与被测用电器并联2．（08嘉兴）高压输电网中的铁架与导线之间必须用绝缘材料连接，由于长期暴露在室外，要求这种材料的性质相当稳定。下列最适合用作这种材料的是（）A．铝合金B．橡胶C．干木材D．陶瓷3、（08柳州）如图1所示的串联电路，闭合开关时()A．通过A点电流大于B点的电流B．通过B点电流大于C点的电流C．通过A点电流大于C、点的电流D．通过A、B、C三点的电流相等4、（08福州）跷泉实验时连接了如同5所示的电路，闭合开关S1和S2后，下列分析正确的是()A.小灯泡亮、电铃响B.小灯泡亮、电铃不响C.小灯泡不亮、电铃响D.小灯泡不亮、电铃不响5、（08广安）在图2所示的各电路图中，能反映出Ll、L2并联，开关S断开后L1仍能发光的是（）6、（08吉林）如图1所示，闭合开关后能测出小灯泡L1两端的电压的电路是（）9、如图所示的电路中，各个元件均为实验室常用器材，当开关闭合后，下列说法中正确的是（）A．两表指针均有明显偏转B．两表指针均几乎不动C．电流表指针有明显偏转，电压表指针几乎不动D．电压表指针有明显偏转，电流表指针几乎不动10、（2008.四川巴中市）如图4的电路中，电流表测量的是（）A．通过灯L1的电流B．通过灯L2的电流C.通过灯L1和灯L2的电流之和D．电源供给电路的总电流三、作图题（4分）1．图13．5-7甲是用电压表测电压的电路图，用笔画线代替导线将图5-7乙中的实物按电路图的顺序连接起来．四、实验与探究题（第1题3分，第2题8分，第3题4分，第4题6分共，第5题6分，共27分）1、(2008.鸡西).如图所示，在探究串联电路中的电压关系时．小华同学用电压表测出ab、bc、ac两端的电压分别为Uab=2V，Ubc=2V，Uac=4V．在表格中记录数据后．下一步应该做的是()A．整理器材．结束实验B．分析数据．得出结论C．换用不同规格的小灯泡．再测出几组电压值D．换用电压表的另一量程．再测出一组电压值2、(2008.辽宁)如图是“探究串联电路电流特点”的实验电路图：(1)实验中，选择两个小灯泡的规格应该是的(填“相同”或“不相同”)。(2)下表是某同学实验中的二组数据：指出上述表格所记录的数据中，明显错误的数值是，造成错误的原因是。(3)实验中某同学发现两个串联的小灯泡中，一个发光，一个不发光，造成其中一个小灯泡不发光的原因是()A．通...
