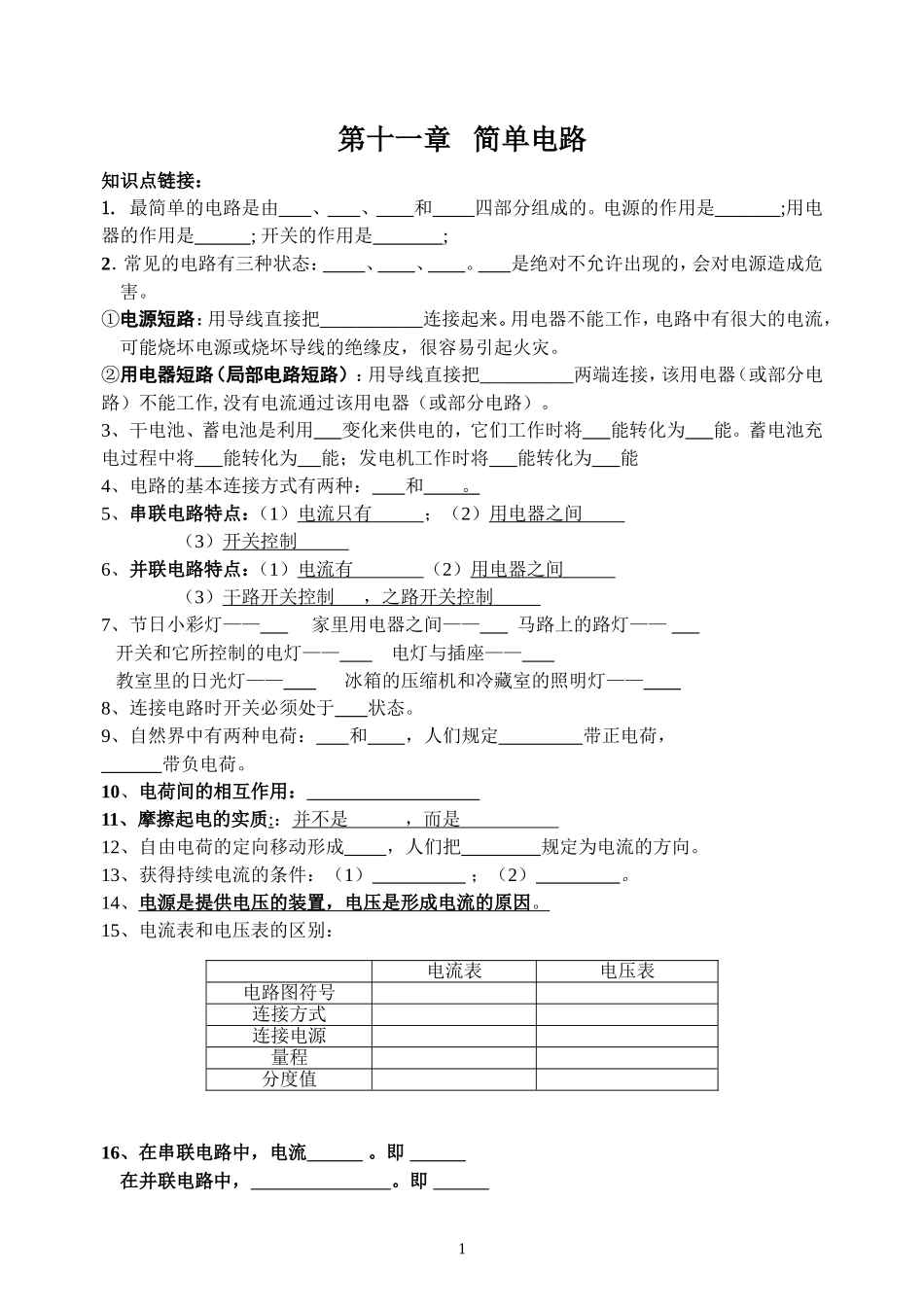

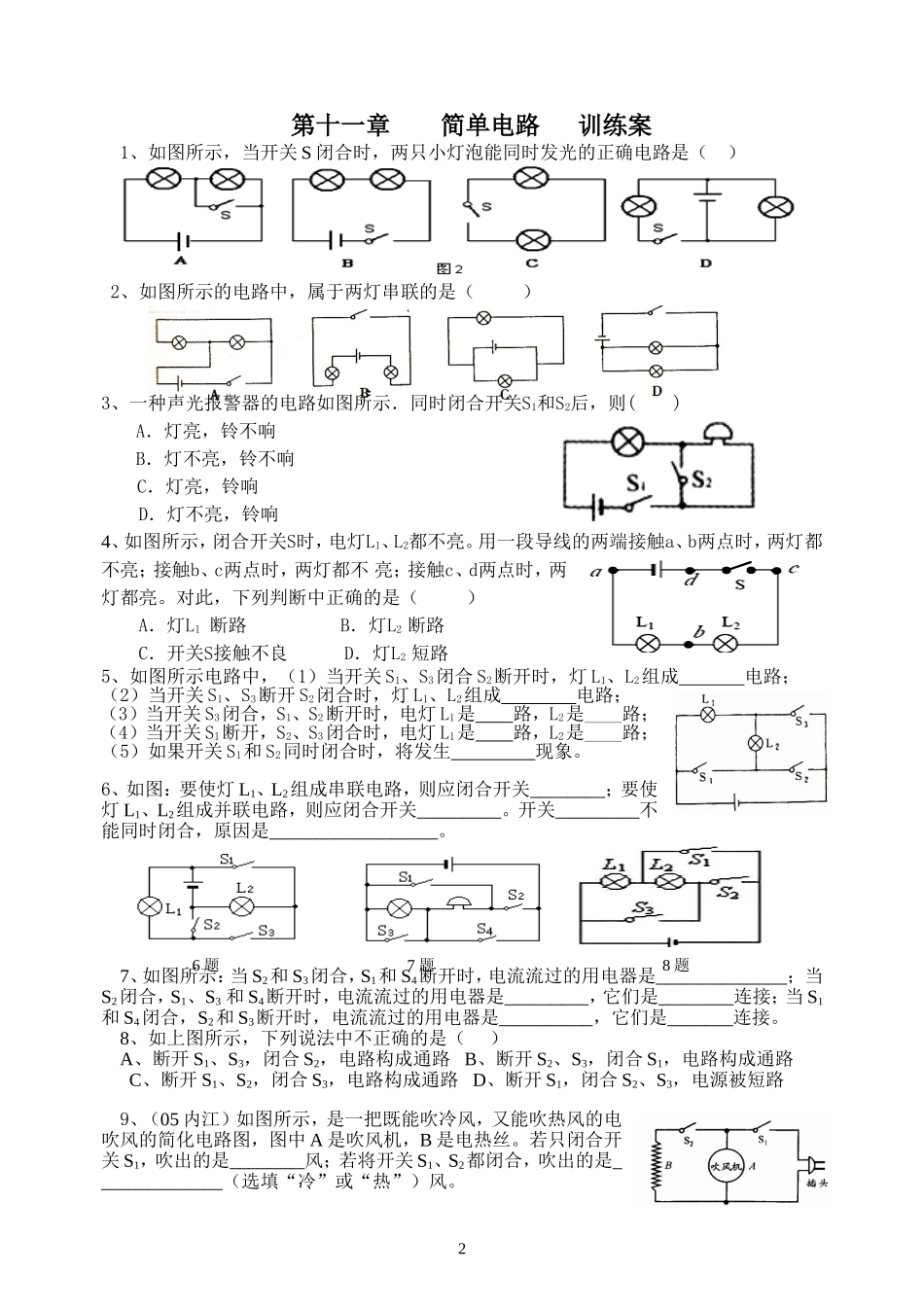

第十一章简单电路知识点链接：1.最简单的电路是由、、和四部分组成的。电源的作用是;用电器的作用是;开关的作用是;2．常见的电路有三种状态：、、。是绝对不允许出现的，会对电源造成危害。①电源短路：用导线直接把___________连接起来。用电器不能工作，电路中有很大的电流，可能烧坏电源或烧坏导线的绝缘皮，很容易引起火灾。②用电器短路（局部电路短路）：用导线直接把__________两端连接，该用电器（或部分电路）不能工作,没有电流通过该用电器（或部分电路）。3、干电池、蓄电池是利用变化来供电的，它们工作时将能转化为能。蓄电池充电过程中将能转化为能；发电机工作时将能转化为能4、电路的基本连接方式有两种：和。5、串联电路特点：（1）电流只有；（2）用电器之间（3）开关控制6、并联电路特点：（1）电流有（2）用电器之间（3）干路开关控制，之路开关控制7、节日小彩灯——家里用电器之间——马路上的路灯——开关和它所控制的电灯——电灯与插座——教室里的日光灯——冰箱的压缩机和冷藏室的照明灯——8、连接电路时开关必须处于状态。9、自然界中有两种电荷：和，人们规定带正电荷，带负电荷。10、电荷间的相互作用：11、摩擦起电的实质:：并不是，而是12、自由电荷的定向移动形成，人们把规定为电流的方向。13、获得持续电流的条件：（1）；（2）。14、电源是提供电压的装置，电压是形成电流的原因。15、电流表和电压表的区别：16、在串联电路中，电流。即在并联电路中，。即电流表电压表电路图符号连接方式连接电源量程分度值1第十一章简单电路训练案1、如图所示，当开关S闭合时，两只小灯泡能同时发光的正确电路是（）2、如图所示的电路中，属于两灯串联的是（）3、一种声光报警器的电路如图所示．同时闭合开关S1和S2后，则()A．灯亮，铃不响B．灯不亮，铃不响C．灯亮，铃响D．灯不亮，铃响4、如图所示，闭合开关S时，电灯L1、L2都不亮。用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，两灯都不亮；接触c、d两点时，两灯都亮。对此，下列判断中正确的是（）A．灯L1断路B．灯L2断路C．开关S接触不良D．灯L2短路5、如图所示电路中，（1）当开关S1、S3闭合S2断开时，灯L1、L2组成电路；（2）当开关S1、S3断开S2闭合时，灯L1、L2组成电路；（3）当开关S3闭合，S1、S2断开时，电灯L1是路，L2是____路；（4）当开关S1断开，S2、S3闭合时，电灯L1是路，L2是____路；（5）如果开关S1和S2同时闭合时，将发生现象。6、如图：要使灯L1、L2组成串联电路，则应闭合开关________；要使灯L1、L2组成并联电路，则应闭合开关_________。开关_________不能同时闭合，原因是__________________。7、如图所示：当S2和S3闭合，S1和S4断开时，电流流过的用电器是______________；当S2闭合，S1、S3和S4断开时，电流流过的用电器是_________，它们是________连接；当S1和S4闭合，S2和S3断开时，电流流过的用电器是__________，它们是_______连接。8、如上图所示，下列说法中不正确的是（）A、断开S1、S3，闭合S2，电路构成通路B、断开S2、S3，闭合S1，电路构成通路C、断开S1、S2，闭合S3，电路构成通路D、断开S1，闭合S2、S3，电源被短路9、（05内江）如图所示，是一把既能吹冷风，又能吹热风的电吹风的简化电路图，图中A是吹风机，B是电热丝。若只闭合开关S1，吹出的是________风；若将开关S1、S2都闭合，吹出的是______________（选填“冷”或“热”）风。26题7题8题10、某机要室大门是由电动机控制的，钥匙(电路开关)分别由两名工作人员保管，单把钥匙无法打开。图中符合要求的电路是()11、根据电路图，连接实物电路。（1）(2)(3)12、根据实物图画出电路图（1）（2）3L1L2+
