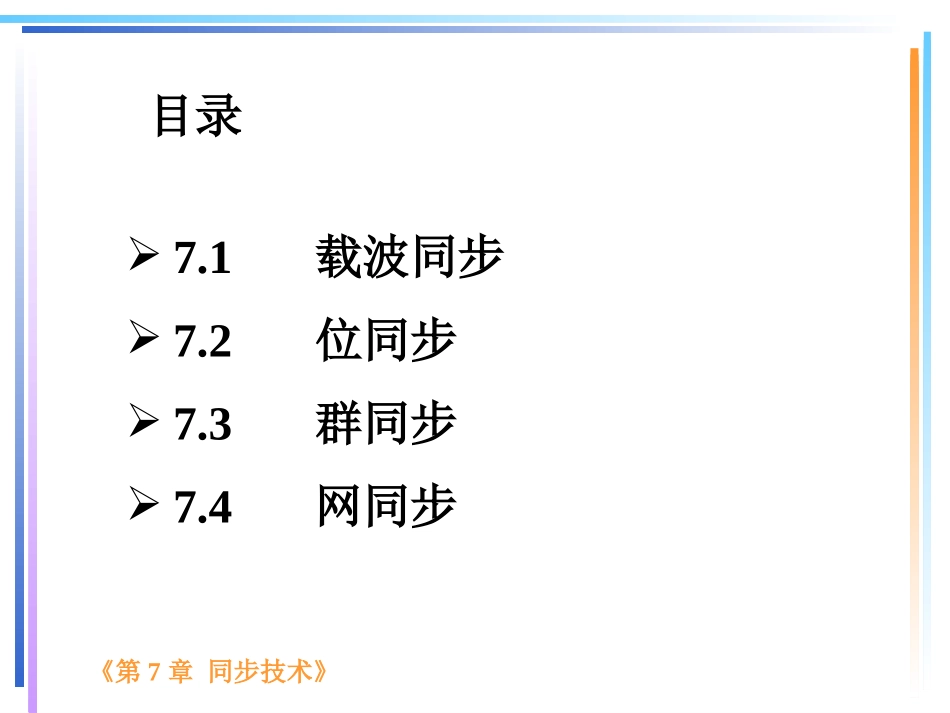

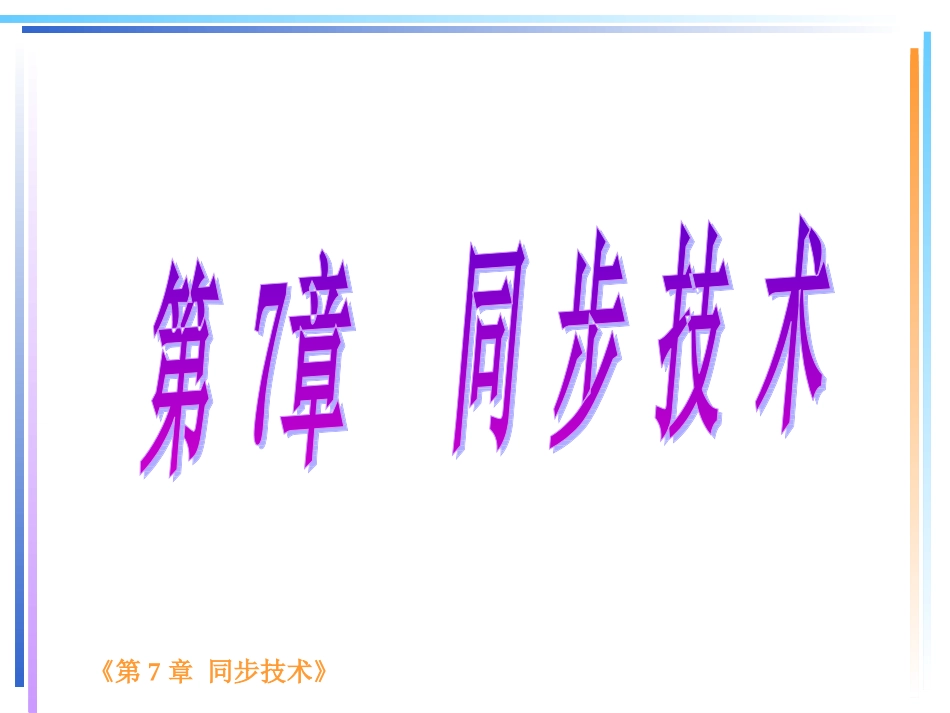

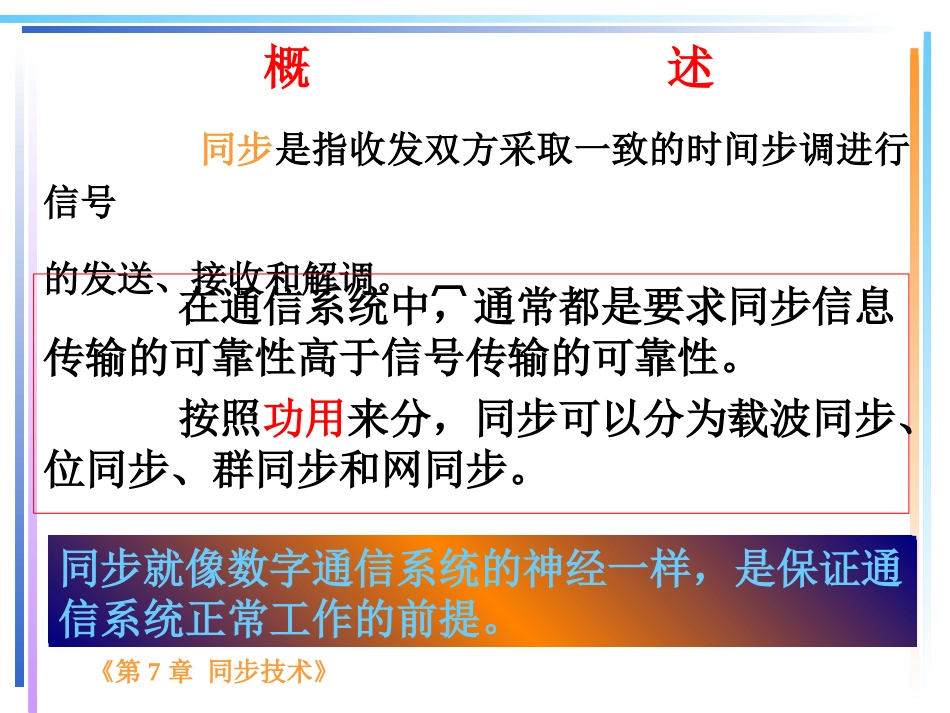

《第7章同步技术》《第7章同步技术》目录7.1载波同步7.2位同步7.3群同步7.4网同步《第7章同步技术》概述同步是指收发双方采取一致的时间步调进行信号的发送、接收和解调。在通信系统中，通常都是要求同步信息传输的可靠性高于信号传输的可靠性。按照功用来分，同步可以分为载波同步、位同步、群同步和网同步。同步就像数字通信系统的神经一样，是保证通信系统正常工作的前提。《第7章同步技术》数字调制系统的性能是由解调方式决定的。相干解调中，首先要在接收端恢复出相干载波，这个相干载波应与发送端的载波在频率上同频，在相位上保持某种同步关系。载波同步《第7章同步技术》位同步（码元同步）位同步又称码元同步。不管是基带传输，还是频带传输（相干或非相干解调），都需要位同步。《第7章同步技术》群同步（帧同步）对于数字信号传输来说，数字信号是按照一定数据格式传送的，一定数目的信息码元组成一个“字”，若干个“字”组成一“句”，若干“句”构成一帧，从而形成群的数字信号序列。《第7章同步技术》网同步（通信网络中使用）当通信是在两点之间进行时，完成了载波同步、位同步和群同步之后，接收端不仅获得了相干载波，而且通信双方的时标关系也解决了。《第7章同步技术》同步信号的获取方式同步也是一种信息，按照传输同步信息方式的不同，可分为外同步法和自同步法。外同步法外同步法由发送端发送专门的同步信息，接收端把这个专门的同步信息检测出来作为同步信号的方法，称为外同步法。自同步法自同步法发送端不发送专门的同步信息，接收端设法从收到的信号中提取同步信息的方法，称为自同步法。《第7章同步技术》同步的技术指标同步系统性能的降低，会直接导致通信质量的降低，甚至使通信系统不能工作。同步误差小相位抖动小同步建立时间短同步保持时间长要求传输可靠性：同步信息高于信号《第7章同步技术》载波同步是指在相干解调时，接收端需要提供一个与接收信号中的调制载波同频同相的相干载波。这个载波的获取称为载波提取或载波同步。7.2载波同步在模拟调制和数字调制中，要想实现相干解调，必须有相干载波。因此，载波同步是实现相干解调的先决条件。《第7章同步技术》1载波同步技术直接法（自同步法）插入导频法（外同步法）《第7章同步技术》（1）直接法（自同步法）《第7章同步技术》1.同相正交环法（科斯塔斯环法）ttmccosv0ttmtttmvttmtttmvcccccc2sinsin21sincos2coscos21coscos43《第7章同步技术》原理说明：压控振荡器提供两路互为正交的载波，与输入接收信号分别进行鉴相，经低通滤波之后的输出均含调制信号，两者相乘后可以消除调制信号的影响。经环路滤波器得到仅与相位差有关的控制压控，从而准确地对压控振荡器输出电压相位进行调整，使相位差尽可能小。当相位差为0时，得到同步载波信号。说明《第7章同步技术》经低通后的输出分别为：乘法器的输出为：sin21cos2165tmvtmv2814122657sincossintmtmvvvv7通过环路滤波器滤波后去控制VCO的相位和频率，最终使输出频率与ωc同频，相位差尽可能小，此时VCO的输出v0就是所需的同步载波，而v5就是解调输出。《第7章同步技术》Costas环鉴相特性曲线图V0Kd0-Kd由图可知，θ=nπ为稳定平衡点。由于θ取值可能为0或π，使得恢复出的载波可能与理想载波同相，也可能反相，即存在相位模糊的问题。《第7章同步技术》2.平方变换法和平方环法已调信号m(t)cosωct,其中m(t)为2PSK信号，双极性矩形脉冲。信号为：。经过一个平方器件后就得到ttmtsccosttmtmttmtecc2cos212cos2222用一窄带滤波器将2ωc频率分量滤出，再进行二分频，就可获得所需的相干载波。《第7章同步技术》在实际中，为了减少高斯白噪声的影响，窄带滤波器常用锁相环代替，称为平方环法提取载波。由于锁相环具有良好的跟踪、窄带滤波和记忆功能，平方环法比平方变换法具有更好的性能。《第7章同步...
