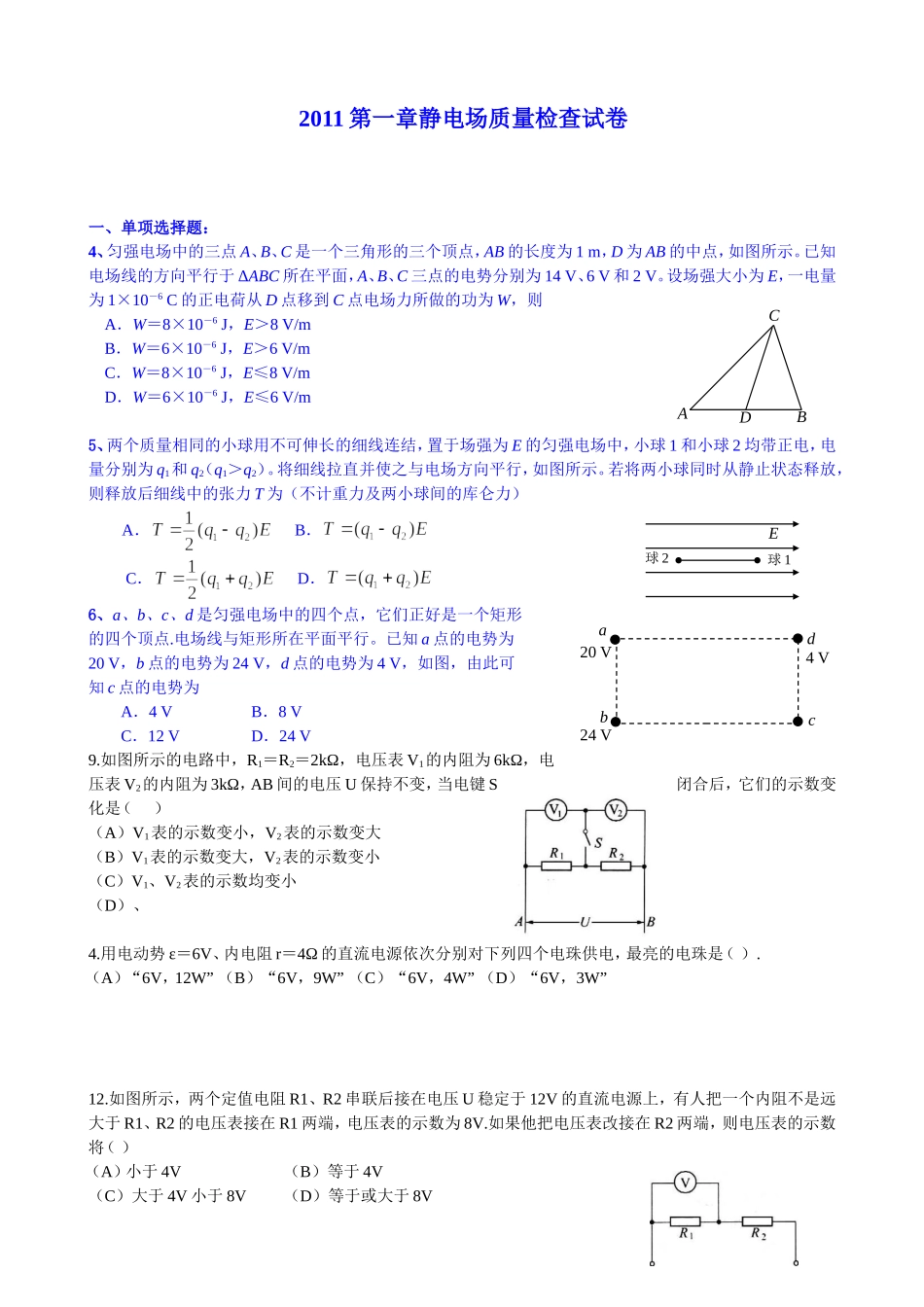

2011第一章静电场质量检查试卷一、单项选择题：4、匀强电场中的三点A、B、C是一个三角形的三个顶点，AB的长度为1m，D为AB的中点，如图所示。已知电场线的方向平行于ΔABC所在平面，A、B、C三点的电势分别为14V、6V和2V。设场强大小为E，一电量为1×10－6C的正电荷从D点移到C点电场力所做的功为W，则A．W＝8×10－6J，E＞8V/mB．W＝6×10－6J，E＞6V/mC．W＝8×10－6J，E≤8V/mD．W＝6×10－6J，E≤6V/m5、两个质量相同的小球用不可伸长的细线连结，置于场强为E的匀强电场中，小球1和小球2均带正电，电量分别为q1和q2（q1＞q2）。将细线拉直并使之与电场方向平行，如图所示。若将两小球同时从静止状态释放，则释放后细线中的张力T为（不计重力及两小球间的库仑力）A．B．C．D．6、a、b、c、d是匀强电场中的四个点，它们正好是一个矩形的四个顶点.电场线与矩形所在平面平行。已知a点的电势为20V，b点的电势为24V，d点的电势为4V，如图，由此可知c点的电势为A．4VB．8VC．12VD．24V9.如图所示的电路中，R1＝R2＝2kΩ，电压表V1的内阻为6kΩ，电压表V2的内阻为3kΩ，AB间的电压U保持不变，当电键S闭合后，它们的示数变化是（）（A）V1表的示数变小，V2表的示数变大（B）V1表的示数变大，V2表的示数变小（C）V1、V2表的示数均变小（D）、4.用电动势ε＝6V、内电阻r＝4Ω的直流电源依次分别对下列四个电珠供电，最亮的电珠是（）.（A）“6V，12W”（B）“6V，9W”（C）“6V，4W”（D）“6V，3W”12.如图所示，两个定值电阻R1、R2串联后接在电压U稳定于12V的直流电源上，有人把一个内阻不是远大于R1、R2的电压表接在R1两端，电压表的示数为8V.如果他把电压表改接在R2两端，则电压表的示数将（）（A）小于4V（B）等于4V（C）大于4V小于8V（D）等于或大于8VADBCE球1球2abcd20V24V4V14.用两个可变的电阻R1和R2按图所示的方式连接，可用来调节通过灯泡上的电流大小.如果R1＜＜R2，那么，（a）、（b）两图中，起粗调作用的变阻器是（另一个是起微调作用）（）.（A）（a）图中R1起粗调作用，（b）图中R2起粗调作用（B）（a）图中R2起粗调作用，（b）图中R1起粗调作用（C）（a）、（b）两图中都是R1起粗调作用（D）（a）、（b）两图中都是R2起粗调作用8.如图所示电路中，各灯额定电压和额定功率分别是：A灯“10V，10W"，B灯"60V，60W”，c灯"40V，40W"，D灯"30V，30W".在a、b两端加上电压后，四个灯都能发光.比较各灯消耗功率的大小，正确的是（）.（A）PB＞PD＞PA＞PC（B）PB＞PA＞PD＞PC（C）PB＞PD＞PC＞PA（D）PA＞PC＞PD＞PB13.如图所示，电路中每个电阻的阻值都相同，额定功率也相同.当电压U升高时，先烧坏的电阻应是（）.（A）R1和R2（B）R3（C）R4（D）R525.如图所示，直线OAC为某一直流电源的总功率P随总电流I变化的图线，抛物线OBC为同一电源内部消耗的功率Pr随总电流I变化的图线，则当通过电源的电流为1A时，该电源的输出功率为（）.（A）1W（B）3W（C）2W（D）2.5W5.电容器C1、C2和可变电阻器R1、R2以及电源E连接成如图8－35所示的电路。当可变电阻R1的滑片在图示位置时，电容器C1、C2上所带的电荷量相等。现要使C1所带的电荷量大于C2所带的电荷量，应图8－35A．增大R2B．减小R2C．将R1的滑片向A端移动D．将R1的滑片向B端移动二：多项选择题7、如图所示，固定在Q点的正点电荷的电场中有M、N两点，已知＜。下列叙述正确的是A．若把一正的点电荷从M点沿直线移到N点，则电场力对该电荷做功，电势能减少B．若把一正的点电荷从M点沿直线移到N点，则该电荷克服电场力做功，电势能增加C．若把一负的点电荷从M点沿直线移到N点，则电场力对该电荷做功，电势能减少＋QMND．若把一负的点电荷从M点沿直线移到N点，再从N点沿不同路径移回到M点，则该电荷克服电场力做的功等于电场力对该电荷所做的动，电势能不变8、如图所示的匀强电场E的区域内，由A、B、C、D、A＇、B＇、C＇、D＇作为顶点构成一正方体空间，电场方向与面ABCD垂直。下列说法正确的是A．AD两点间电势差UAD与AA＇两点间电势差UAA＇B．带正电的粒子从A点沿路径A→D→D＇移到D＇点，电场力做正功C．带负电的粒子从A点沿路径A→D→D＇移...
