第二节--根据欧姆定律测量导体的电阻课件VIP免费

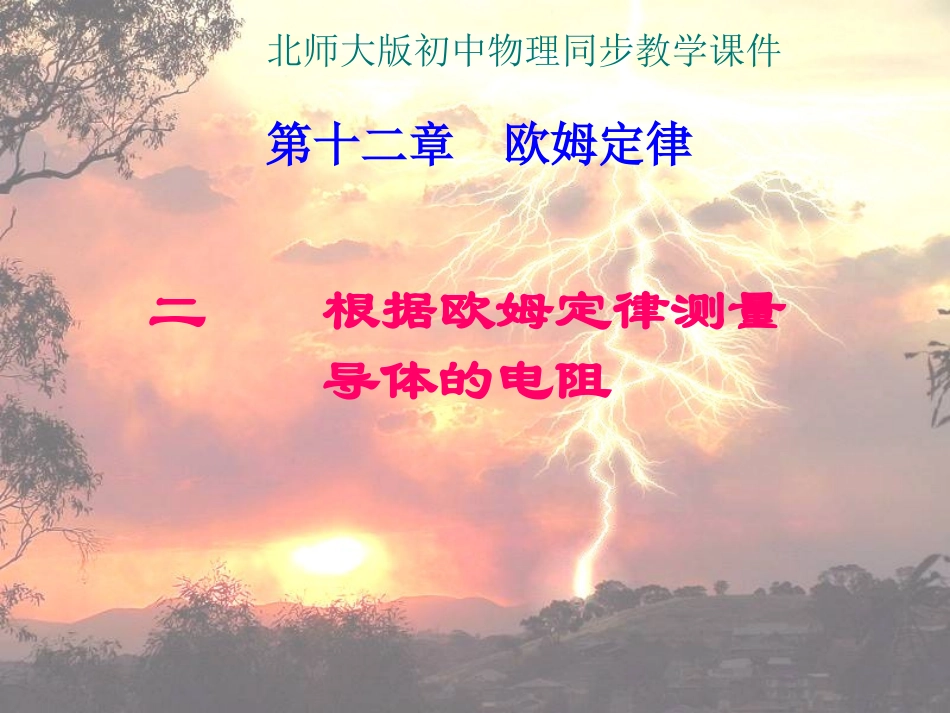

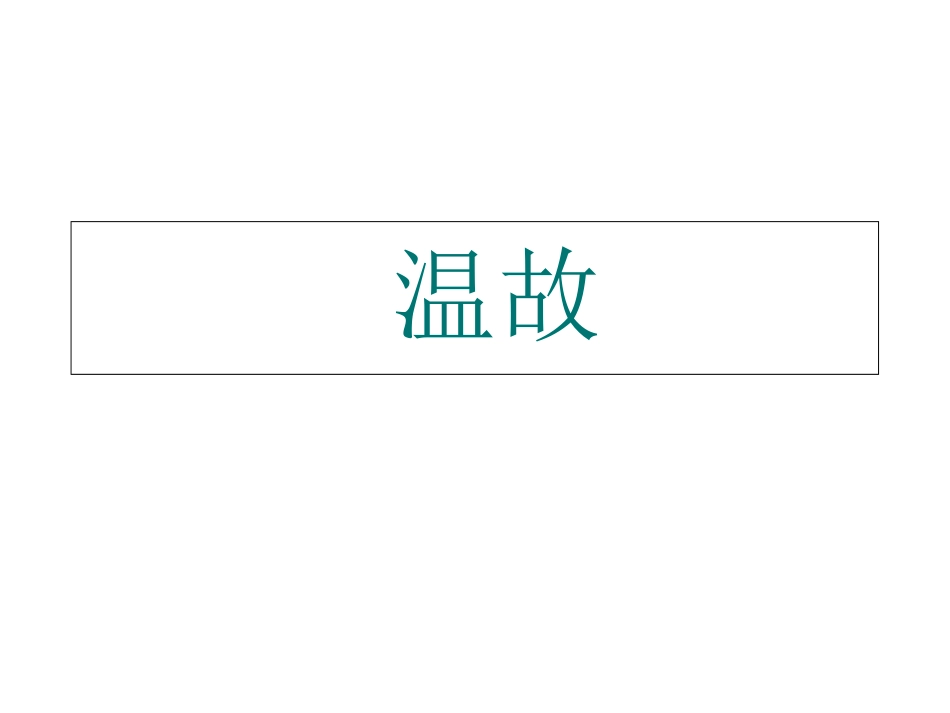

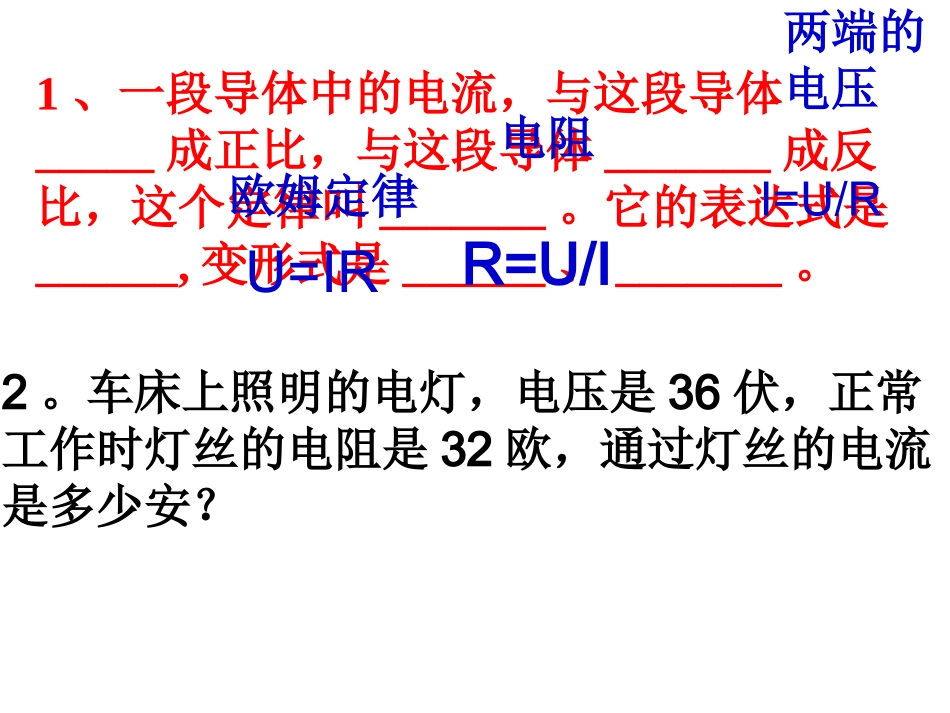

二根据欧姆定律测量导体的电阻北师大版初中物理同步教学课件第十二章欧姆定律温故1、一段导体中的电流，与这段导体_____成正比，与这段导体_______成反比，这个定律叫_______。它的表达式是______,变形式是______、_______。两端的电压电阻欧姆定律I=U/RU=IRR=U/I2。车床上照明的电灯，电压是36伏，正常工作时灯丝的电阻是32欧，通过灯丝的电流是多少安？３、测得某段导体两端的电压为６伏，通过导体的电流为０.４安，则导体的电阻为多少欧？导新•给你一个不知阻值的电阻器，你能否测出它的电阻值？第二节根据欧姆定律测量导体的电阻教学目标•1.知道用电压表和电流表测量电阻的实验原理。•2.会根据实验原理设计实验方案，知道通过多次测量可以减小实验误差。•3.知道滑动变阻器在本实验中的作用。自我思考•1.用电压表和电流表测量导体的电阻，如何设计实验方案？从（1）实验原理、（2）实验方法•(3)实验仪器（4）实验电路图（5）实验步骤几方面考虑。•2.本实验中如何减小误差？•3.本实验中滑动变阻器有何作用？•4.连接电路的过程中应注意哪些问题？自我设计••实验设计方案由欧姆定律I=U/R可变换为R=U/I，用电压表测出导体两端的电压U，用电流表测出导体中的电流I，就可求出电阻R。实验原理实验原理图AV电压表电流表滑动变阻器定值电阻电源开关导线实验器材1.连接电路时，开关应该，滑动变阻器调到接入处以保护电路。2.电流表、电压表的量程选择应适当。一般以仪表指针为宜。其量程的确定方法，一是；二是估算出电压、电流的，选择合适量程。断开阻值最大偏转过半试触最大值注意事项1.保护电路。2.移动滑片后，改变接入电路的电阻，从而改变待测电阻两端的电压和电流，可多次测量求平均值以减小误差。滑动变阻器的作用收集数据物理量次数电压U(v)电流I(A)电阻R(Ω)平均值R(Ω)1R=23表格中的数据由实验时实际的填写。说明:也可移动滑片摸拟实验与其他实验小组的同学交换待测电阻，重复上述实验，并比较测量结果是否相同，如果测量结果不同，请分析一下原因是什么？并提出改进方案。交流与讨论抢答•1.本实验中如何减小误差？•多次测量求平均值可以减小误差。按电路图连完电路，确认无误后闭合开关发现：1.电流表读数为0，而电压表几乎满偏。实验中你有没有出现过这样问题？你是如何解决的？想想议议2.电压表或电流表指针反偏。3.无论怎样移动滑片，电流表示数都不变。想想议议
