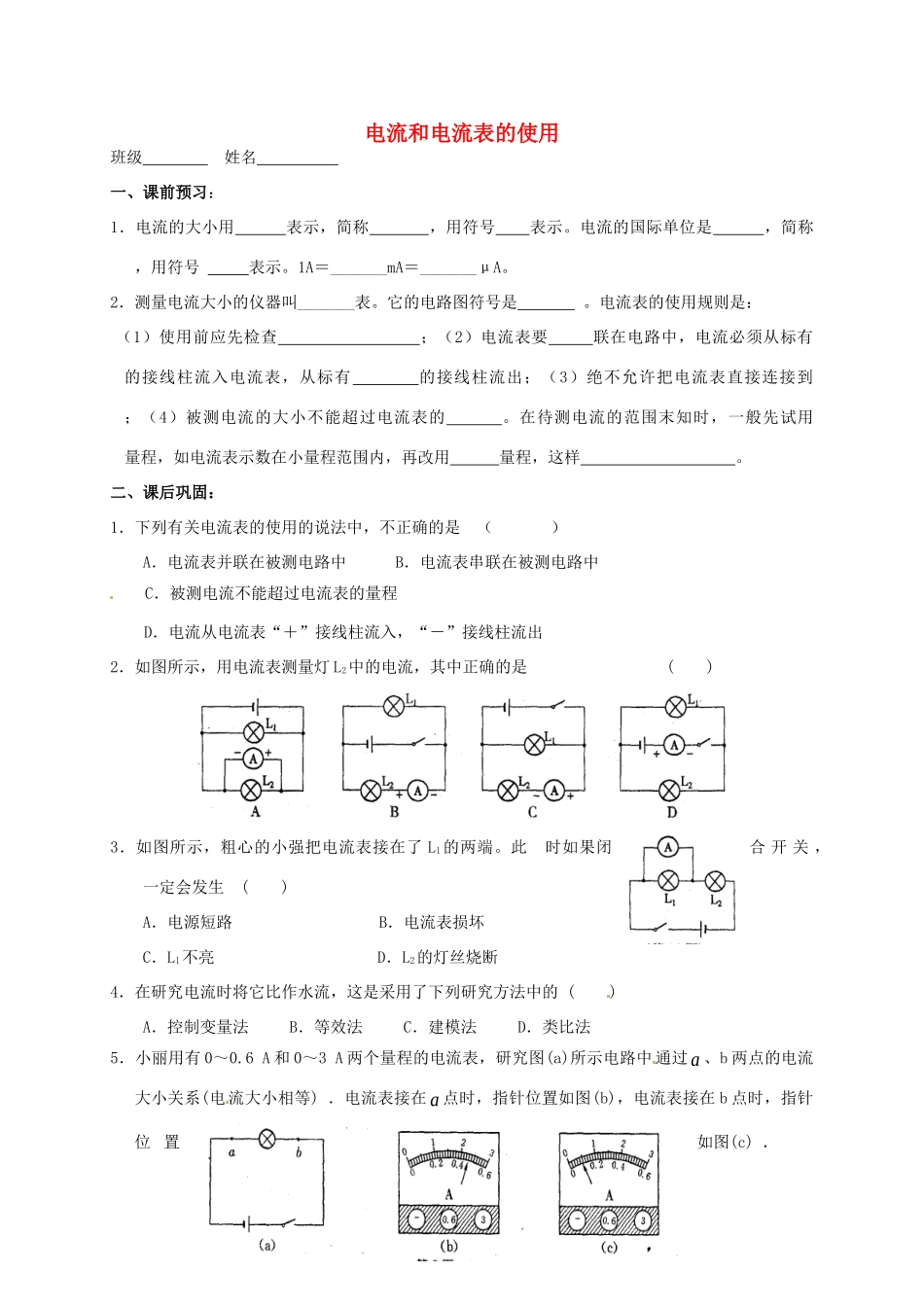

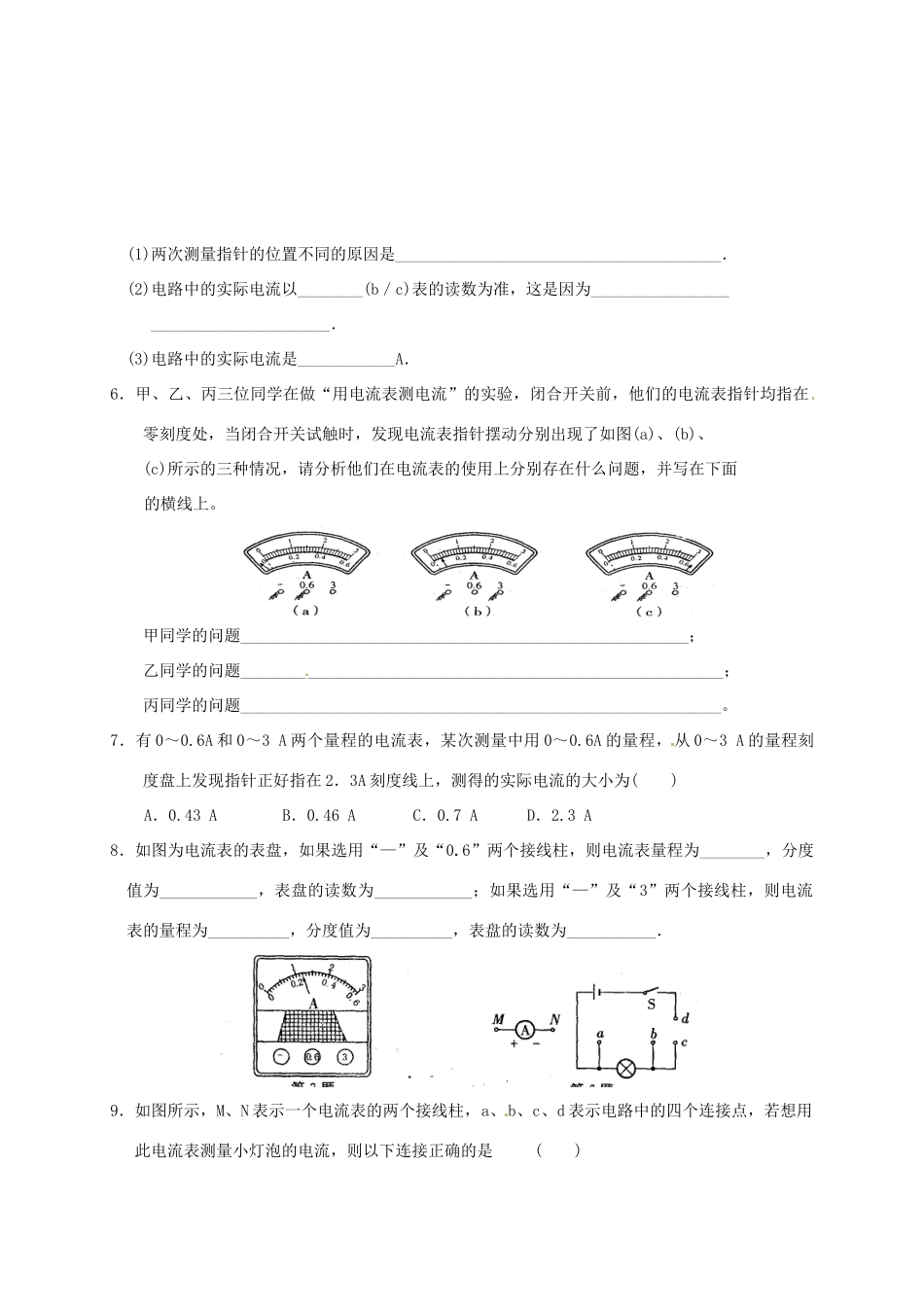

电流和电流表的使用班级姓名一、课前预习：1．电流的大小用表示，简称，用符号表示。电流的国际单位是，简称，用符号表示。1A＝_______mA＝_______μA。2．测量电流大小的仪器叫_______表。它的电路图符号是。电流表的使用规则是：（1）使用前应先检查；（2）电流表要联在电路中，电流必须从标有的接线柱流入电流表，从标有的接线柱流出；（3）绝不允许把电流表直接连接到；（4）被测电流的大小不能超过电流表的。在待测电流的范围末知时，一般先试用量程，如电流表示数在小量程范围内，再改用量程，这样。二、课后巩固：1．下列有关电流表的使用的说法中，不正确的是（）A．电流表并联在被测电路中B．电流表串联在被测电路中C．被测电流不能超过电流表的量程D．电流从电流表“＋”接线柱流入，“－”接线柱流出2．如图所示，用电流表测量灯L2中的电流，其中正确的是()3．如图所示，粗心的小强把电流表接在了L1的两端。此时如果闭合开关，一定会发生()A．电源短路B．电流表损坏C．L1不亮D．L2的灯丝烧断4．在研究电流时将它比作水流，这是采用了下列研究方法中的()A．控制变量法B．等效法C．建模法D．类比法5．小丽用有0～0.6A和0～3A两个量程的电流表，研究图(a)所示电路中通过a、b两点的电流大小关系(电流大小相等)．电流表接在a点时，指针位置如图(b)，电流表接在b点时，指针位置如图(c)．(1)两次测量指针的位置不同的原因是________________________________________．(2)电路中的实际电流以________(b／c)表的读数为准，这是因为_______________________________________．(3)电路中的实际电流是____________A．6．甲、乙、丙三位同学在做“用电流表测电流”的实验，闭合开关前，他们的电流表指针均指在零刻度处，当闭合开关试触时，发现电流表指针摆动分别出现了如图(a)、(b)、(c)所示的三种情况，请分析他们在电流表的使用上分别存在什么问题，并写在下面的横线上。甲同学的问题_______________________________________________________；乙同学的问题___________________________________________________________；丙同学的问题___________________________________________________________。7．有0～0.6A和0～3A两个量程的电流表，某次测量中用0～0.6A的量程，从0～3A的量程刻度盘上发现指针正好指在2．3A刻度线上，测得的实际电流的大小为()A．0.43AB．0.46AC．0.7AD．2.3A8．如图为电流表的表盘，如果选用“—”及“0.6”两个接线柱，则电流表量程为________，分度值为____________，表盘的读数为____________；如果选用“—”及“3”两个接线柱，则电流表的量程为__________，分度值为__________，表盘的读数为___________．9．如图所示，M、N表示一个电流表的两个接线柱，a、b、c、d表示电路中的四个连接点，若想用此电流表测量小灯泡的电流，则以下连接正确的是()A．M接a，N接6B．M接d，N接aC．M接c，N接dD．M接d，N接c10.如图甲所示的为测量小灯泡电流的电路图，试在图乙中画出对应的实物连接图。(小灯泡电流约0.7A左右)教师评价批改日期
