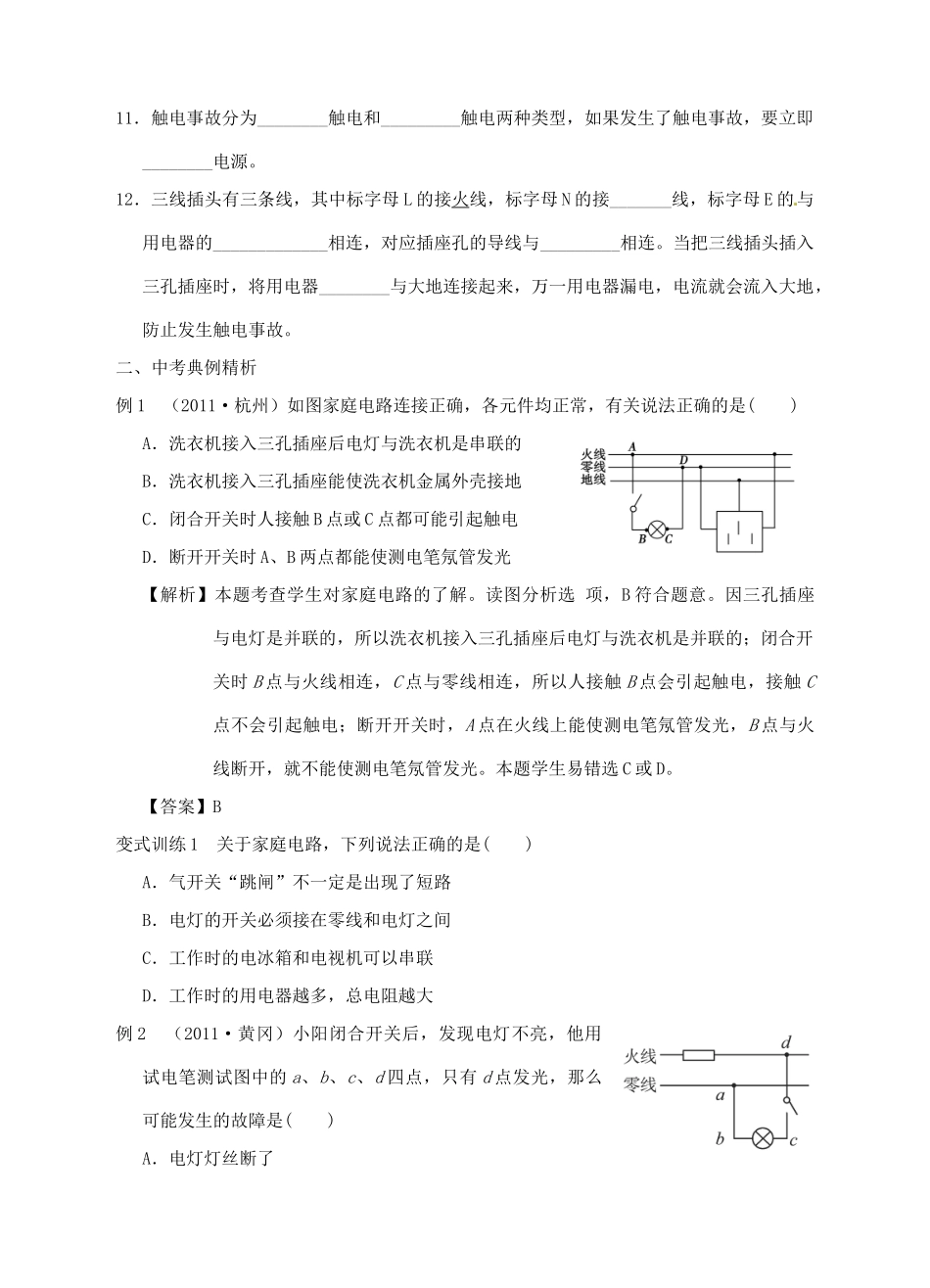

家庭电路一、考点知识梳理考点一电热1.电流通过导体时电能转化为热能,这种现象叫做电流的____________________。2.焦耳定律:电流通过导体产生的热量,跟电流的__________成正比,跟导体的________成正比,跟__________成正比。公式Q=。3.在纯电阻电路中,电能全部转化为内能,电热Q=W=_____________==________。4.电热的利用:电热器是利用_____________制成的加热设备。如电炉子、电饭锅、电热毯等。电热器的主要组成部分是发热体,是由__________、__________的合金丝绕在_______材料上做成的。5.电热危害的防止:装风扇、散热窗都是为了加快散热。考点二家庭电路中电流过大的原因6.家庭电路电流过大的原因:(1)_________________;(2)__________________。7.保险丝是用_________合金制成的,电阻____,熔点______,当电路中电流过大时,能自动_________电路,起到保护电路的作用。考点三家庭电路8.家庭电路主要由进户线、___________、_____________、____________、用电器、插座、开关等部分组成。(1)火线与零线之间的电压是_________V;(2)电能表装在家庭电路的_________上;(3)家庭电路中的用电器。(包括插座)都是______联的;开关应接在________线上,且与被控制的电器______联。9.使用测电笔时应使笔尖金属体与待测电路接触,手必须接触笔尾__________,当氖管发光时,表示待测部分是_______,否则就是_____。10.连接白炽灯时,如果是螺丝口灯座,则螺旋套只能接在______线上,开关必须接在灯泡和_____线之间。11.触电事故分为________触电和_________触电两种类型,如果发生了触电事故,要立即________电源。12.三线插头有三条线,其中标字母L的接火线,标字母N的接_______线,标字母E的与用电器的_____________相连,对应插座孔的导线与_________相连。当把三线插头插入三孔插座时,将用电器________与大地连接起来,万一用电器漏电,电流就会流入大地,防止发生触电事故。二、中考典例精析例1(2011·杭州)如图家庭电路连接正确,各元件均正常,有关说法正确的是()A.洗衣机接入三孔插座后电灯与洗衣机是串联的B.洗衣机接入三孔插座能使洗衣机金属外壳接地C.闭合开关时人接触B点或C点都可能引起触电D.断开开关时A、B两点都能使测电笔氖管发光【解析】本题考查学生对家庭电路的了解。读图分析选项,B符合题意。因三孔插座与电灯是并联的,所以洗衣机接入三孔插座后电灯与洗衣机是并联的;闭合开关时B点与火线相连,C点与零线相连,所以人接触B点会引起触电,接触C点不会引起触电;断开开关时,A点在火线上能使测电笔氖管发光,B点与火线断开,就不能使测电笔氖管发光。本题学生易错选C或D。【答案】B变式训练1关于家庭电路,下列说法正确的是()A.气开关“跳闸”不一定是出现了短路B.电灯的开关必须接在零线和电灯之间C.工作时的电冰箱和电视机可以串联D.工作时的用电器越多,总电阻越大例2(2011·黄冈)小阳闭合开关后,发现电灯不亮,他用试电笔测试图中的a、b、c、d四点,只有d点发光,那么可能发生的故障是()A.电灯灯丝断了B.cd之间某处断路C.ab之间某处断路D.开关处短路【解析】闭合开关,用试电笔测试电路中a、b、c、d四点时,正确情况下c、d点接的是火线,氖管应该发光,但实际测试结果是只有d点发光,这说明是在cd间某处断路,使c点与火线断开了,故B选项正确。【答案】B变式训练2夜里,小明家的三盏电灯均正常发光,突然三盏电灯全部熄灭,经检查保险丝完好,用测电笔检查插座的两孔,氖管均发光。发生这一现象的原因可能是()A.插座处发生短路了B.某个电灯的灯丝烧断了C.进户线的火线断了D.进户线的零线断了例3(2011·陕西)关于家庭电路中一些元件和工具的使用,说法正确的是()A.控制电路的开关应接在零线和用电器之间B.三脚插头中间较长的铜片应与用电器的金属外壳相连C.熔丝(保险丝)熔断后可以用铜丝替代D.在使用测电笔时,手不能接触笔尾金属体【解析】家庭电路中开关与控制的用电器串联,且要接在火线与用电器之间,这样当开关断开时,用电器与火线断开,不容易发生触电事故;熔丝是由电阻率大、熔点低的材料制成...
