中考物理冲刺复习 电学 变化电路分析试卷试卷VIP免费

中考物理冲刺复习 电学 变化电路分析试卷试卷_第1页
1/3

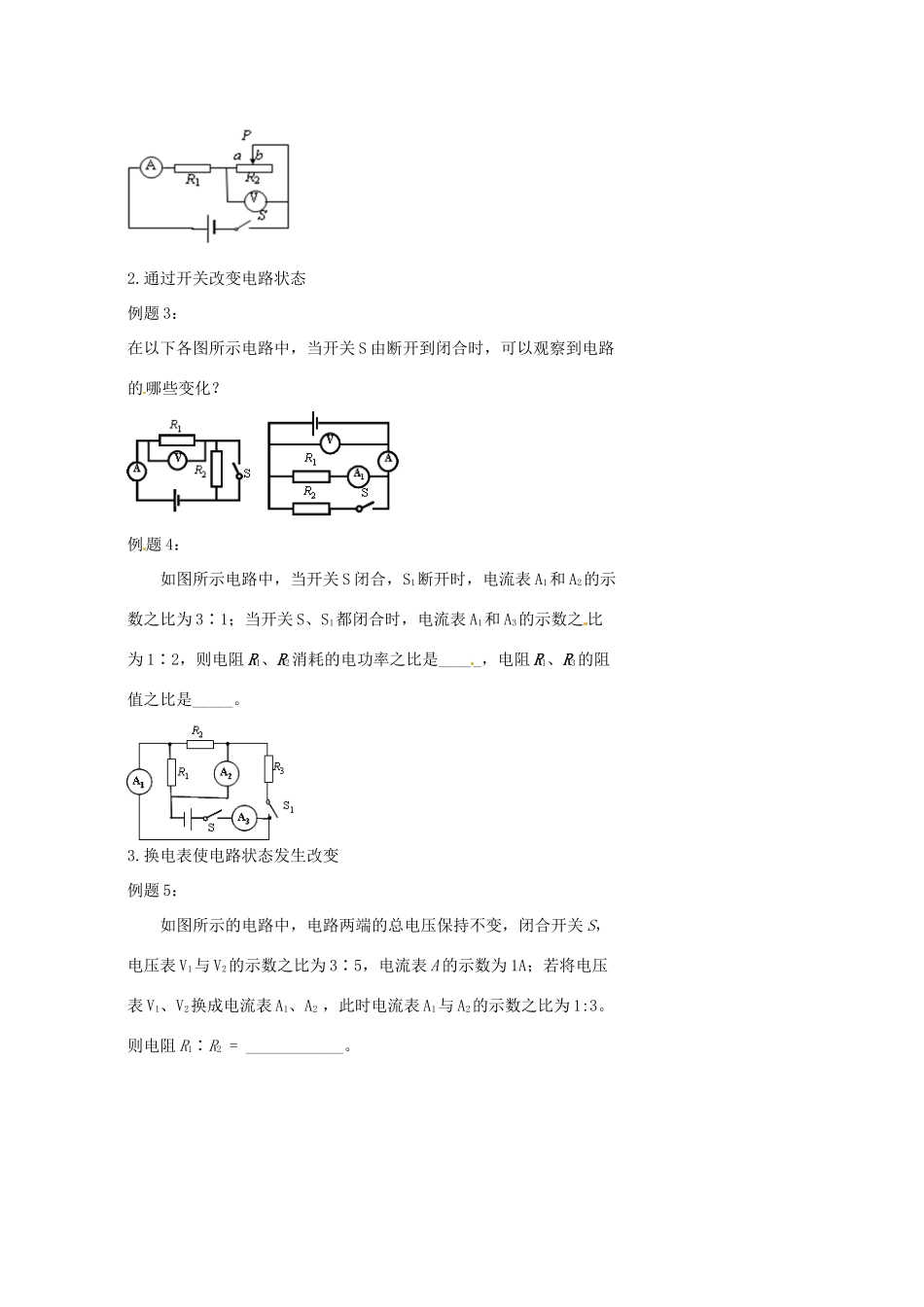

中考物理冲刺复习 电学 变化电路分析试卷试卷_第2页
2/3

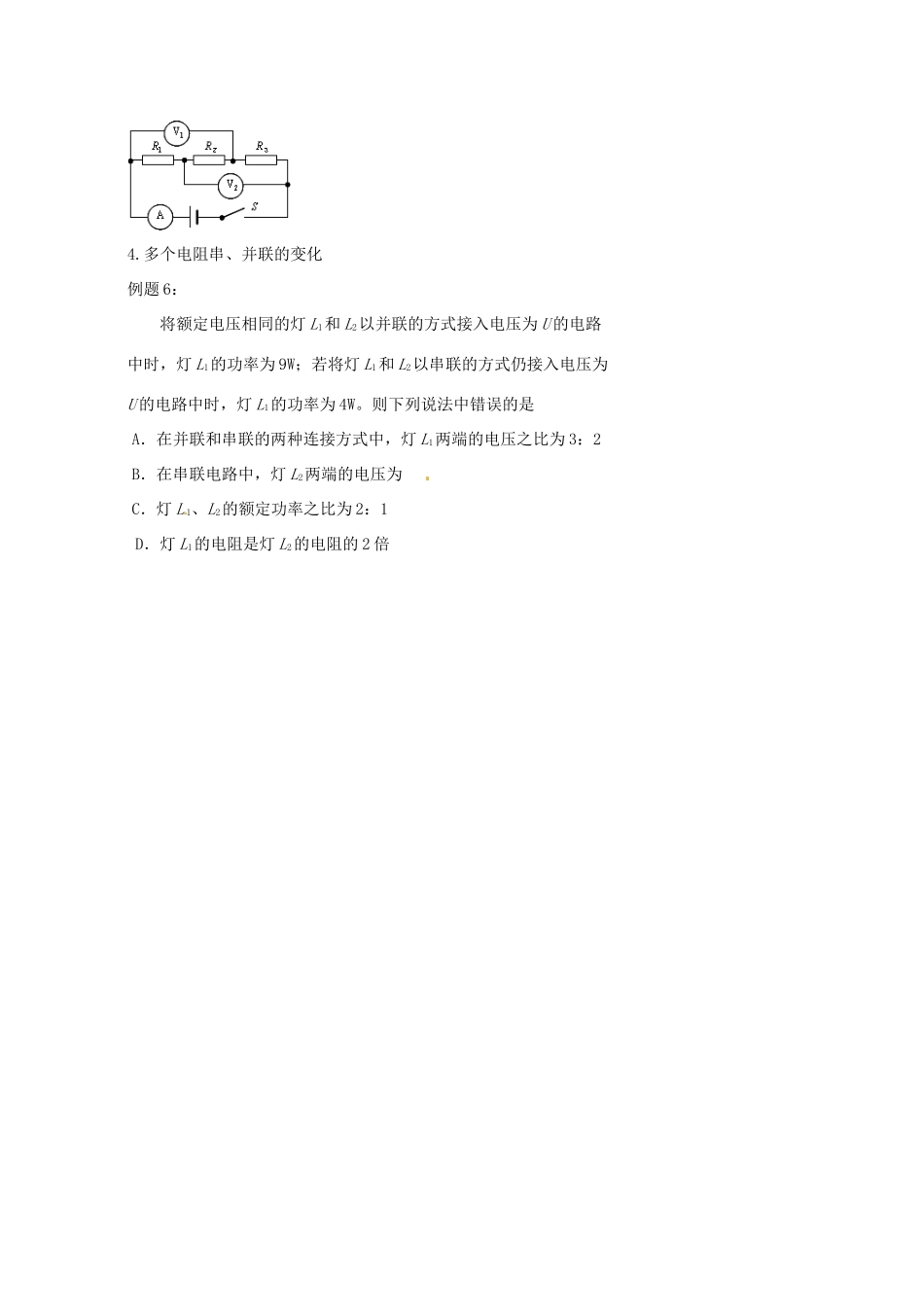

中考物理冲刺复习 电学 变化电路分析试卷试卷_第3页
3/3
4:变化电路分析一.引起电路变化的原因1.电路中有滑动变阻器,通过,使电路中的电压、电流、电功率发生变化。2.电路中有多个开关,通过,使电路中的用电器的连接关系发生变化,进而影响其它物理量的变化。3.电流表和电压表的改变,使电路中的串、并联关系发生改变4.多个电阻的串、并联变化二.解题要点:1.2.3.4.三.例题1.通过滑动变阻器改变电路状态例题1:在以下各图所示电路中,当开关S闭合后,将滑动变阻器的滑片P向右或向上移动时,可以观察到哪些变化?例题2:在如图所示的电路中,电源电压恒定,R1为一个定值电阻,R2为滑动变阻器.开关S闭合后,当滑动变阻器的滑片P在a、b之间滑动的过程中,电压表的示数最大值为4V,电阻R1的电功率变化范围是0.8W~7.2W,则P从a端滑至b端的过程中,电流表的示数变化范围是________。2.通过开关改变电路状态例题3:在以下各图所示电路中,当开关S由断开到闭合时,可以观察到电路的哪些变化?例题4:如图所示电路中,当开关S闭合,S1断开时,电流表A1和A2的示数之比为3∶1;当开关S、S1都闭合时,电流表A1和A3的示数之比为1∶2,则电阻R1、R2消耗的电功率之比是_____,电阻R1、R3的阻值之比是_____。3.换电表使电路状态发生改变例题5:如图所示的电路中,电路两端的总电压保持不变,闭合开关S,电压表V1与V2的示数之比为3∶5,电流表A的示数为1A;若将电压表V1、V2换成电流表A1、A2,此时电流表A1与A2的示数之比为1:3。则电阻R1∶R2=____________。4.多个电阻串、并联的变化例题6:将额定电压相同的灯L1和L2以并联的方式接入电压为U的电路中时,灯L1的功率为9W;若将灯L1和L2以串联的方式仍接入电压为U的电路中时,灯L1的功率为4W。则下列说法中错误的是A.在并联和串联的两种连接方式中,灯L1两端的电压之比为3:2B.在串联电路中,灯L2两端的电压为C.灯L1、L2的额定功率之比为2:1D.灯L1的电阻是灯L2的电阻的2倍
