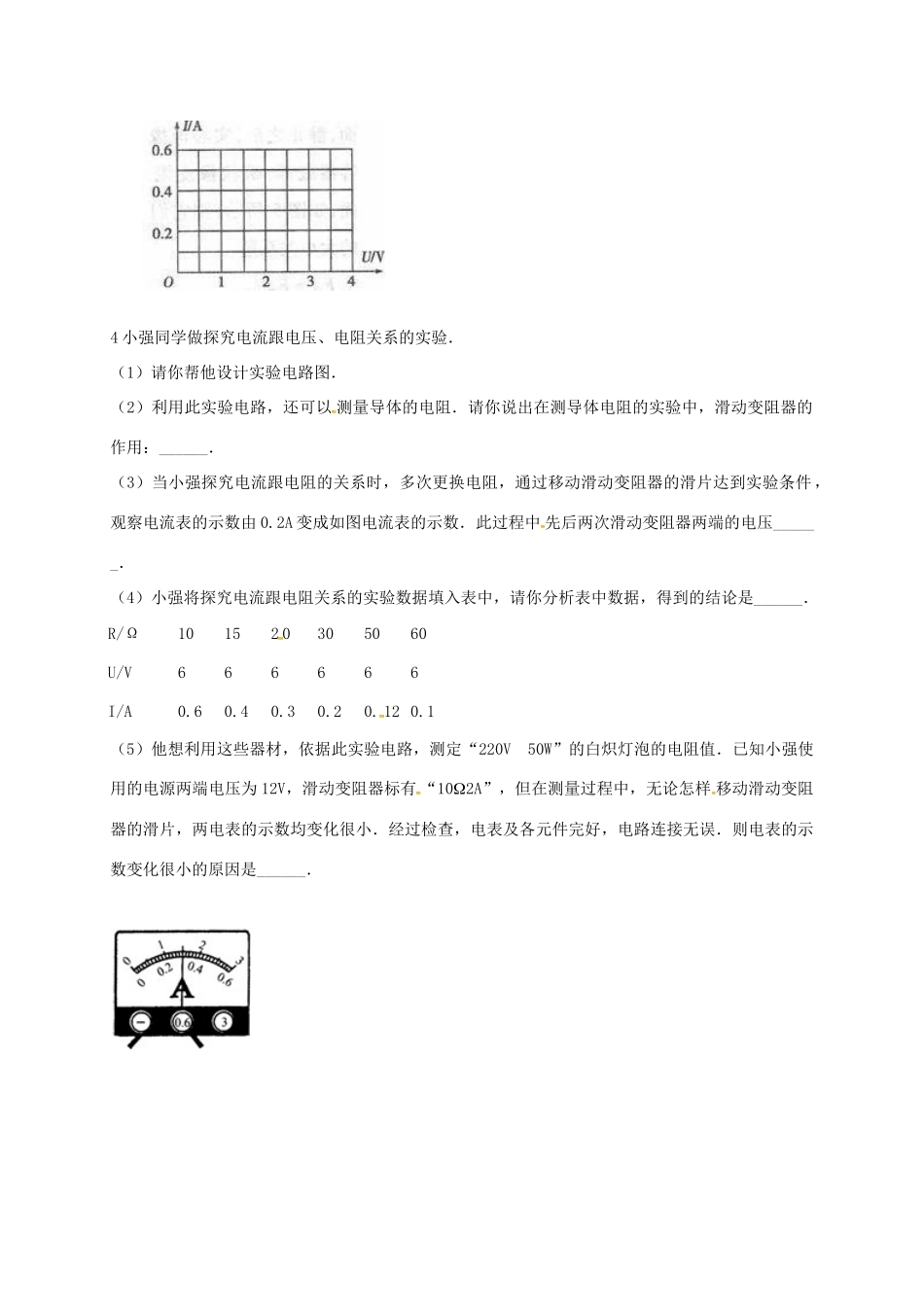

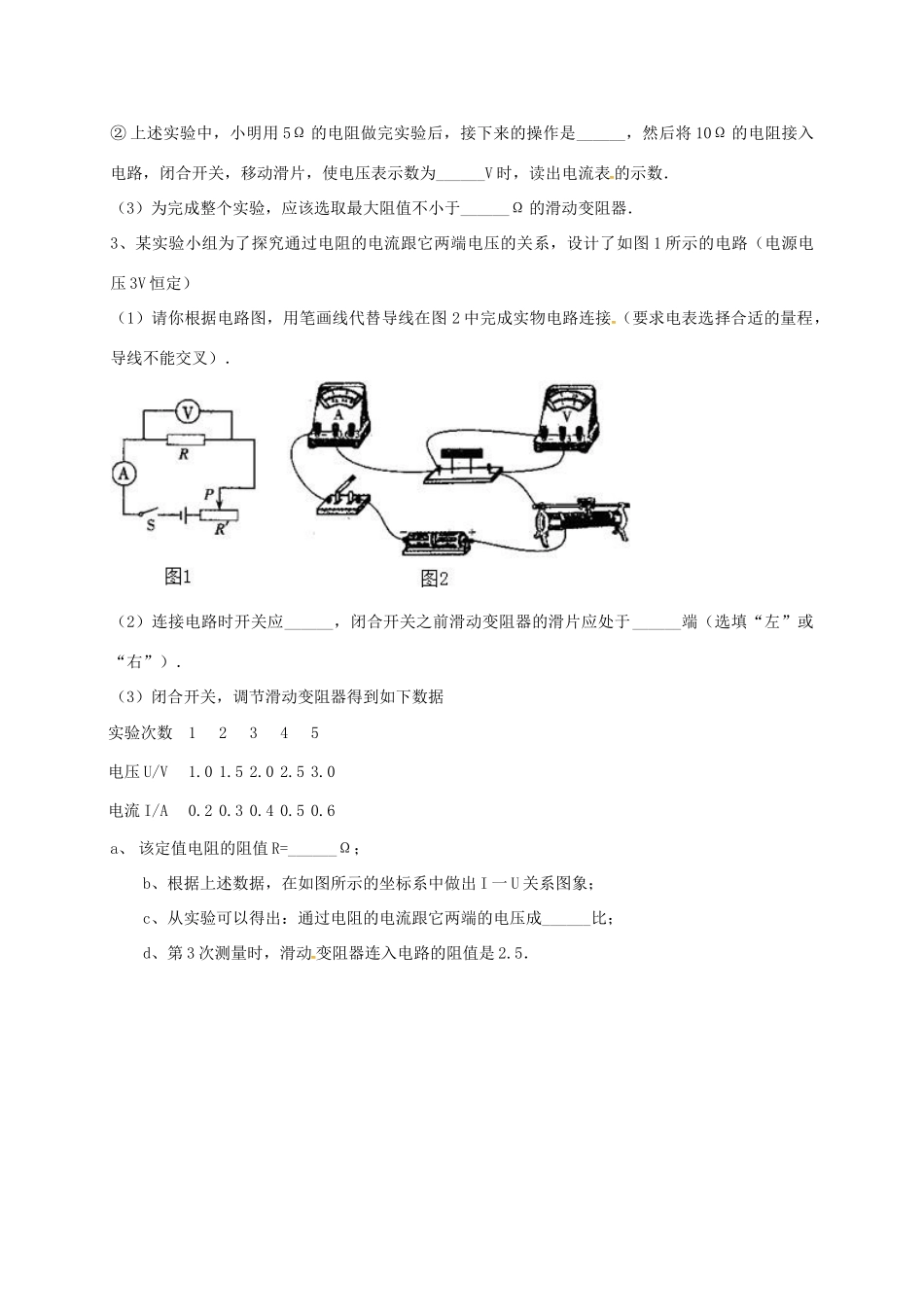

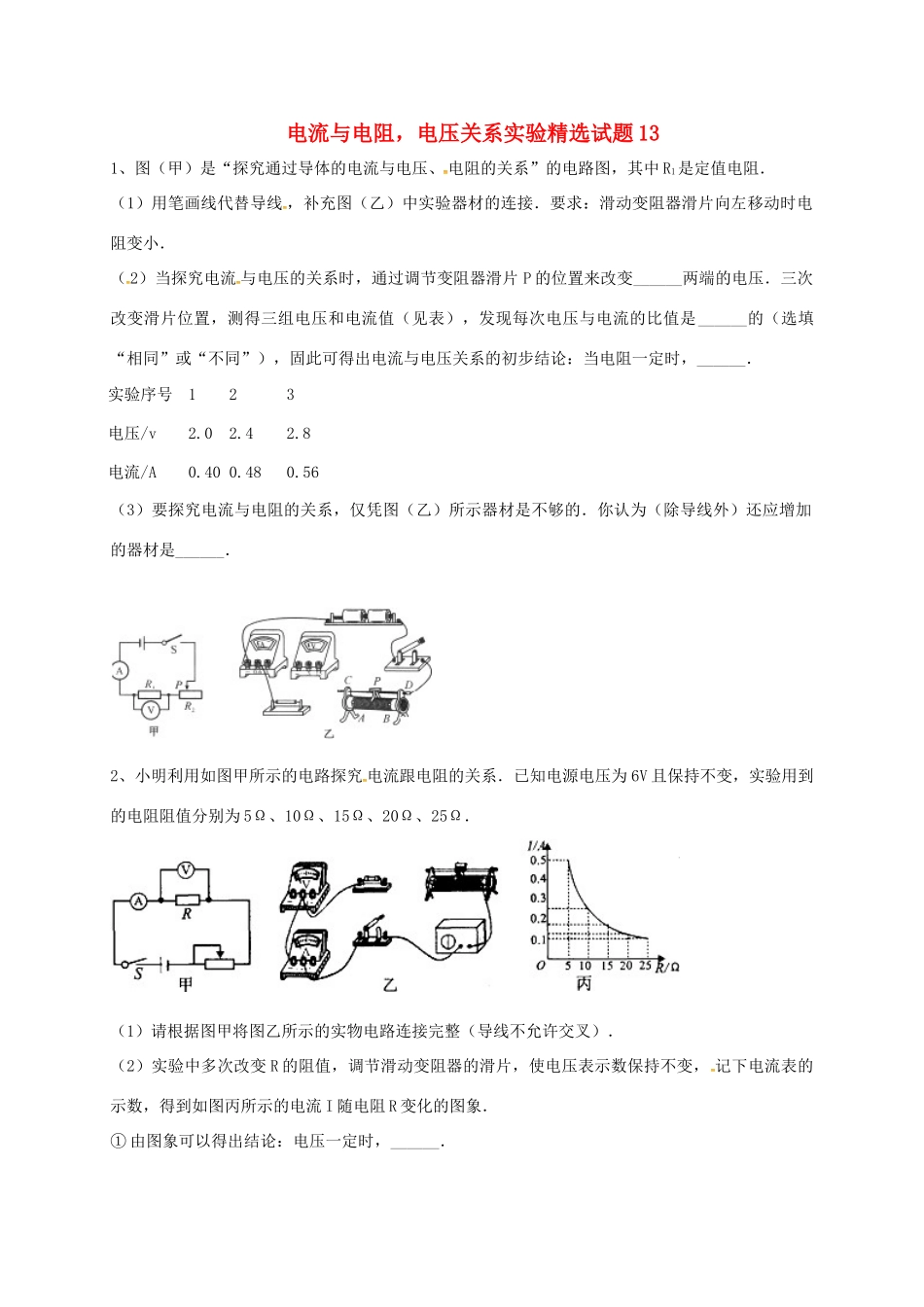

电流与电阻，电压关系实验精选试题131、图（甲）是“探究通过导体的电流与电压、电阻的关系”的电路图，其中R1是定值电阻．（1）用笔画线代替导线，补充图（乙）中实验器材的连接．要求：滑动变阻器滑片向左移动时电阻变小．（2）当探究电流与电压的关系时，通过调节变阻器滑片P的位置来改变______两端的电压．三次改变滑片位置，测得三组电压和电流值（见表），发现每次电压与电流的比值是______的（选填“相同”或“不同”），固此可得出电流与电压关系的初步结论：当电阻一定时，______．实验序号123电压/v2.02.42.8电流/A0.400.480.56（3）要探究电流与电阻的关系，仅凭图（乙）所示器材是不够的．你认为（除导线外）还应增加的器材是______．2、小明利用如图甲所示的电路探究电流跟电阻的关系．已知电源电压为6V且保持不变，实验用到的电阻阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω．（1）请根据图甲将图乙所示的实物电路连接完整（导线不允许交叉）．（2）实验中多次改变R的阻值，调节滑动变阻器的滑片，使电压表示数保持不变，记下电流表的示数，得到如图丙所示的电流I随电阻R变化的图象．①由图象可以得出结论：电压一定时，______．②上述实验中，小明用5Ω的电阻做完实验后，接下来的操作是______，然后将10Ω的电阻接入电路，闭合开关，移动滑片，使电压表示数为______V时，读出电流表的示数．（3）为完成整个实验，应该选取最大阻值不小于______Ω的滑动变阻器．3、某实验小组为了探究通过电阻的电流跟它两端电压的关系，设计了如图1所示的电路（电源电压3V恒定）（1）请你根据电路图，用笔画线代替导线在图2中完成实物电路连接（要求电表选择合适的量程，导线不能交叉）．（2）连接电路时开关应______，闭合开关之前滑动变阻器的滑片应处于______端（选填“左”或“右”）．（3）闭合开关，调节滑动变阻器得到如下数据实验次数12345电压U/V1.01.52.02.53.0电流I/A0.20.30.40.50.6a、该定值电阻的阻值R=______Ω；b、根据上述数据，在如图所示的坐标系中做出I一U关系图象；c、从实验可以得出：通过电阻的电流跟它两端的电压成______比；d、第3次测量时，滑动变阻器连入电路的阻值是2.5．4小强同学做探究电流跟电压、电阻关系的实验．（1）请你帮他设计实验电路图．（2）利用此实验电路，还可以测量导体的电阻．请你说出在测导体电阻的实验中，滑动变阻器的作用：______．（3）当小强探究电流跟电阻的关系时，多次更换电阻，通过移动滑动变阻器的滑片达到实验条件，观察电流表的示数由0.2A变成如图电流表的示数．此过程中先后两次滑动变阻器两端的电压______．（4）小强将探究电流跟电阻关系的实验数据填入表中，请你分析表中数据，得到的结论是______．R/Ω101520305060U/V666666I/A0.60.40.30.20.120.1（5）他想利用这些器材，依据此实验电路，测定“220V50W”的白炽灯泡的电阻值．已知小强使用的电源两端电压为12V，滑动变阻器标有“102A”，但在测量过程中，无论怎样移动滑动变阻器的滑片，两电表的示数均变化很小．经过检查，电表及各元件完好，电路连接无误．则电表的示数变化很小的原因是______．
