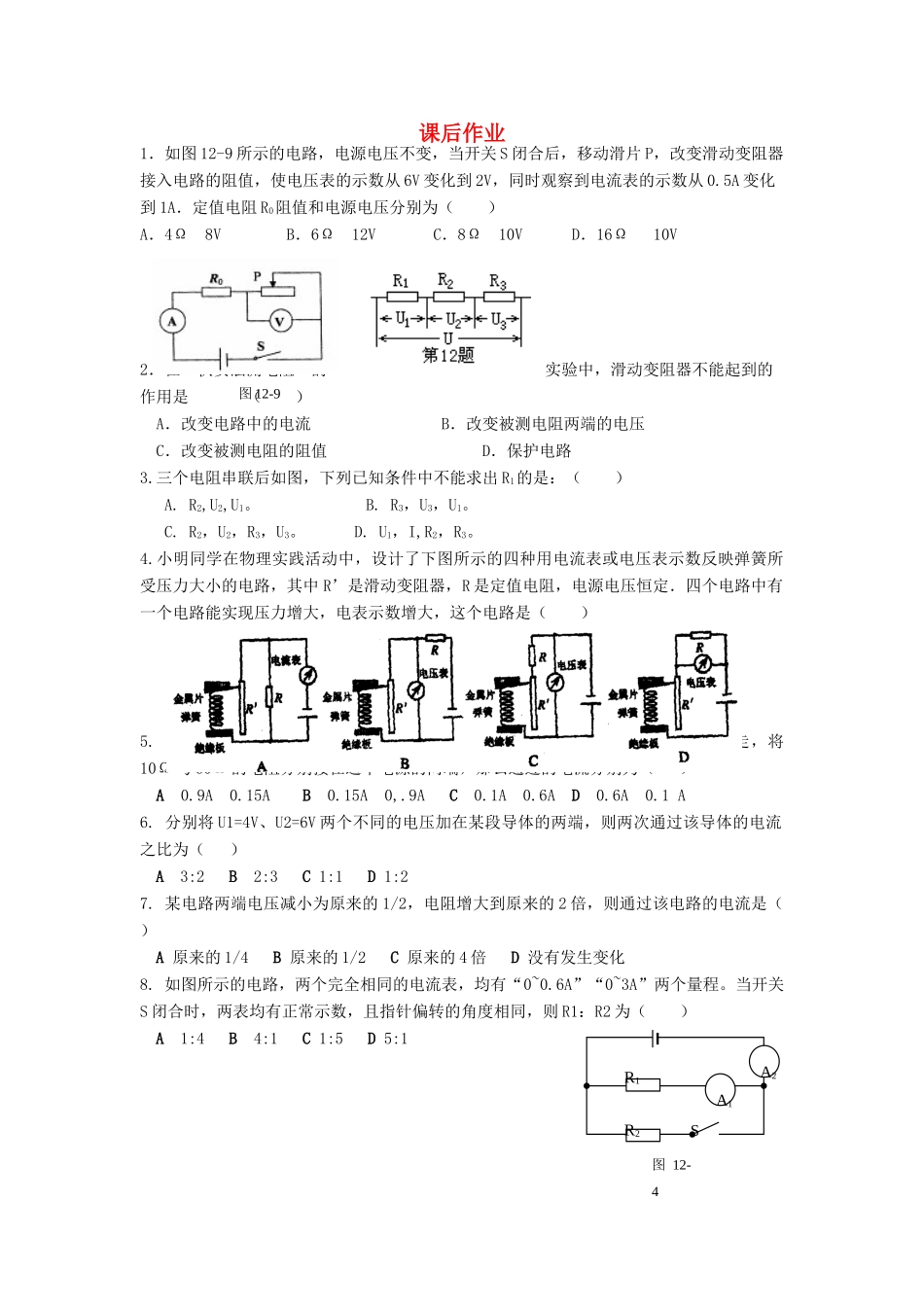

课后作业1．如图12-9所示的电路，电源电压不变，当开关S闭合后，移动滑片P，改变滑动变阻器接入电路的阻值，使电压表的示数从6V变化到2V，同时观察到电流表的示数从0.5A变化到1A．定值电阻R0阻值和电源电压分别为（）A．4Ω8VB．6Ω12VC．8Ω10VD．16Ω10V2．在“伏安法测电阻”的实验中，滑动变阻器不能起到的作用是（）A．改变电路中的电流B．改变被测电阻两端的电压C．改变被测电阻的阻值D．保护电路3.三个电阻串联后如图，下列已知条件中不能求出R1的是：（）A.R2,U2,U1。B.R3，U3，U1。C.R2，U2，R3，U3。D.U1，I,R2，R3。4.小明同学在物理实践活动中，设计了下图所示的四种用电流表或电压表示数反映弹簧所受压力大小的电路，其中R’是滑动变阻器，R是定值电阻，电源电压恒定．四个电路中有一个电路能实现压力增大，电表示数增大，这个电路是（）5.将30Ω的电阻接在一电源的两端，通过的电流为0.3A。若把30Ω的电阻拿走，将10Ω与60Ω的电阻分别接在这个电源的两端，那么通过的电流分别为（）A0.9A0.15AB0.15A0,.9AC0.1A0.6AD0.6A0.1A6.分别将U1=4V、U2=6V两个不同的电压加在某段导体的两端，则两次通过该导体的电流之比为（）A3:2B2:3C1:1D1:27.某电路两端电压减小为原来的1/2，电阻增大到原来的2倍，则通过该电路的电流是（）A原来的1/4B原来的1/2C原来的4倍D没有发生变化8.如图所示的电路，两个完全相同的电流表，均有“0~0.6A”“0~3A”两个量程。当开关S闭合时，两表均有正常示数，且指针偏转的角度相同，则R1：R2为（）A1:4B4:1C1:5D5:1A1A2R1R2S图12-4图12-9
