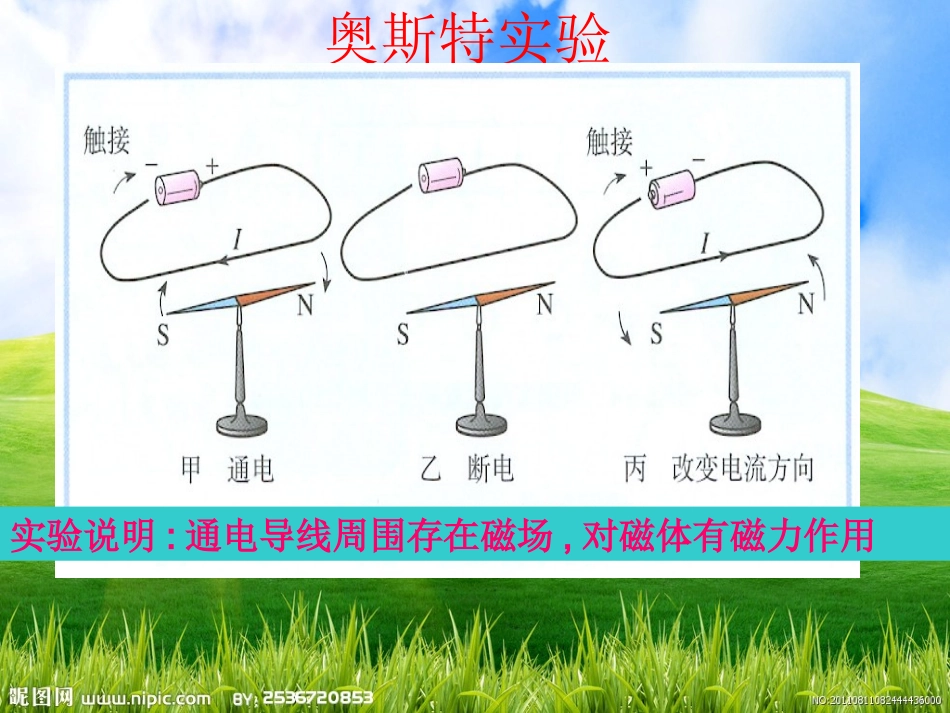

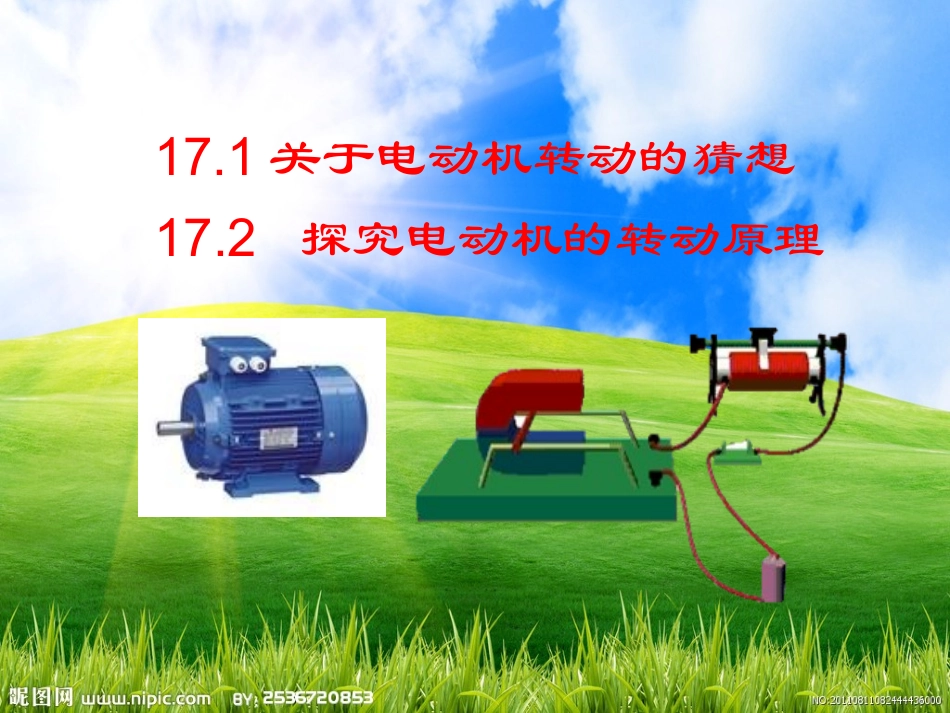

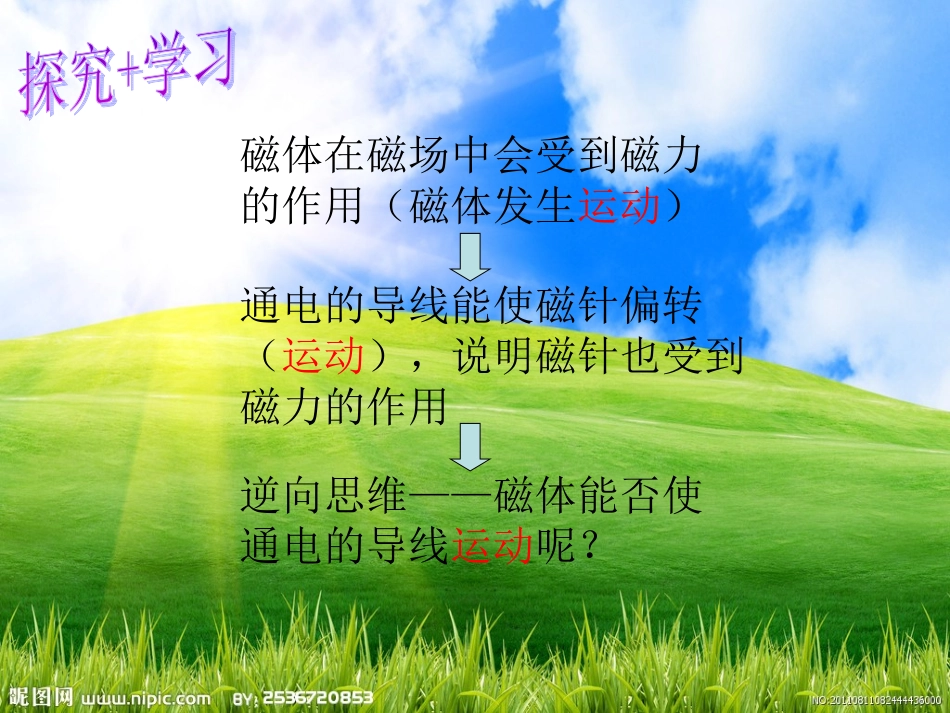

17.1关于电动机转动的猜想17.2探究电动机的转动原理奥斯特实验实验说明:通电导线周围存在磁场,对磁体有磁力作用磁体在磁场中会受到磁力的作用（磁体发生运动）通电的导线能使磁针偏转（运动），说明磁针也受到磁力的作用逆向思维——磁体能否使通电的导线运动呢？日常生活和生产中那些地方用到了电动机？请同学们想一想，说一说。日常生活中装有电动机的装置（a）电动玩具（b）洗衣机（c）电动自行车（d）电风扇看一看想一想(电脑主板风扇)(电动车)一:认识电动机活动１：让电动机转起来定子:磁体转子:线圈换向器直流电动机由哪些部件组成？定子转子磁体线圈（电枢）换向器二、关于电动机为什么会转动的猜想把你的猜想填写在课本的方框中１、线圈的简化：２、磁体：永久磁铁或电磁铁。线圈组一组线圈一个线圈一段导体结论:磁场对电流的作用•1.通电导线在磁场中受到___的作用•2.通电导线在磁场中受到力的方向和__________有关•3.通电导线在磁场中受到力的方向和_________有关•4.只改变___________或___________通电导线受到力的方向_________,如果________改变电流方向和磁场方向则受到力的方向________力电流方向磁场方向电流方向磁场方向改变不改变同时一、通电导体在磁场中受到力的作用1、受力方向跟什么因素有关：(1)电流的方向若电流方向和磁场的方向只改变一个时，板书：(2)磁场的方向导体受力方向改变；若两个同时改变，则导体受力方向不变。结论：17.1关于电动机转动的猜想17.2探究电动机的转动原理电流的大小2、受力大小：磁场强度探究：如果把一只通电线圈放到磁场中，它又将怎样呢？线圈在磁场中的受力情况图乙:平衡位置通电线圈越过平衡位置的运动情况提示:怎样使线圈越过平衡位置后持续顺时针转动?提示:如图怎样使线圈越过平衡位置后持续顺时针转动?•靠近S极的线圈受到的力始终向上•靠近N极的线圈受到的力始终向下,那么线圈就可以持续沿顺时针方向转动.讨论:怎样实现上面的情况?及时改变电流方向或磁场方向(即越过平衡位置)从而改变受力方向E、F是换向器（两个半圆铜环）：作用：作用：A、B是电刷作用：视频演示工作原理与半环接触，使电源和线圈组成闭合电路。及时改变线圈中的电流方向，使受力方向总是相同，及时改变线圈中的电流方向，使受力方向总是相同，线圈一直转动下去。线圈一直转动下去。通电线圈将在磁场中转动!利用该原理可制成电动机电动机的原理:通电导线在磁场中受到力的作用•电动机的基本构造:主要1.转子2.定子那么电动机的线圈是如何实现连续转动的呢????｛1、电动机的基本构造：定子（磁体）、转子（线圈）、换向器、电刷2、电动机的工作原理：通电线圈在磁场中受力转动二、电动机3、换向器的作用：当线圈平面转过平衡位置时，换向器能自动改变线圈中电流的方向。(线圈能转过平衡位置，是靠线圈的惯性）5、电动机的优点：构造简单、控制方便、体积小、6、电动机的种类：直流电动机和交流电动机4、实质：电能转化为机械能效率高、清洁无污染小结1、通电的导体在磁场中受到力的作用，力的方向与_______及_______有关。2、通电线圈在磁场中将会________利用该原理可制成________。电流方向磁场方向受到力转动电动机习题一、填空题1.电动机主要由_______和_______组成,是利用_____线圈在＿＿＿里受力而转动的原理制成的．2．如果只改变磁场方向或电流方向，通电导线受到的力＿＿＿；如果同时改变电流方向和磁场方向，则通电导线受力将＿＿＿．转子定子通电磁场改变不改变3．通电导体在磁场中受力而运动时（）Ａ．消耗了电能，产生了机械能Ｂ．消耗了机械能，产生了电能Ｃ．消耗了机械能，产生了内能Ｄ．消耗了化学能，产生了电能Ａ1．要改变直流电动机的转动方向,应采取的方法是[]A．增强磁极的磁性B．加大通电电流C．改变线圈中的电流方向D．将磁铁的磁极对调2、关于通电导体在磁场里受力方向与电流方向和磁感线方向之间的关系，下列说法中错误的是[]A．电流方向改变时，导体受力方向改变B．磁场方向改变时，导体受力方向改变C．电流方向和磁场方向同时改变，导体的受力方向改变D．电流方向和磁场方向同时改变，导体的受力方向不变3、电动机是利用制成的。习题C通电导线在磁场中受到力的作用CD
