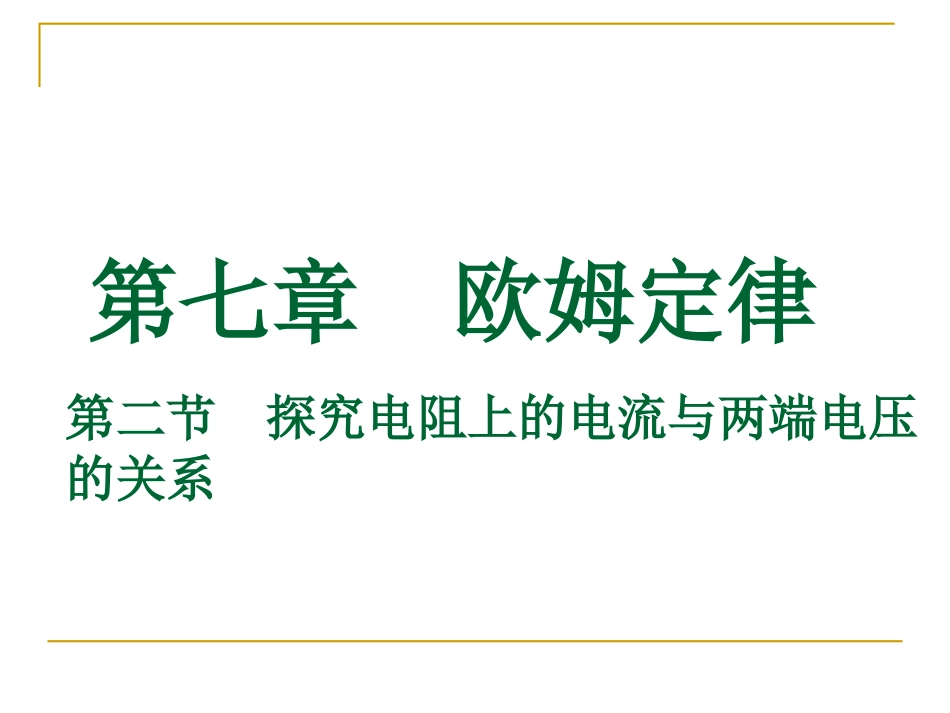

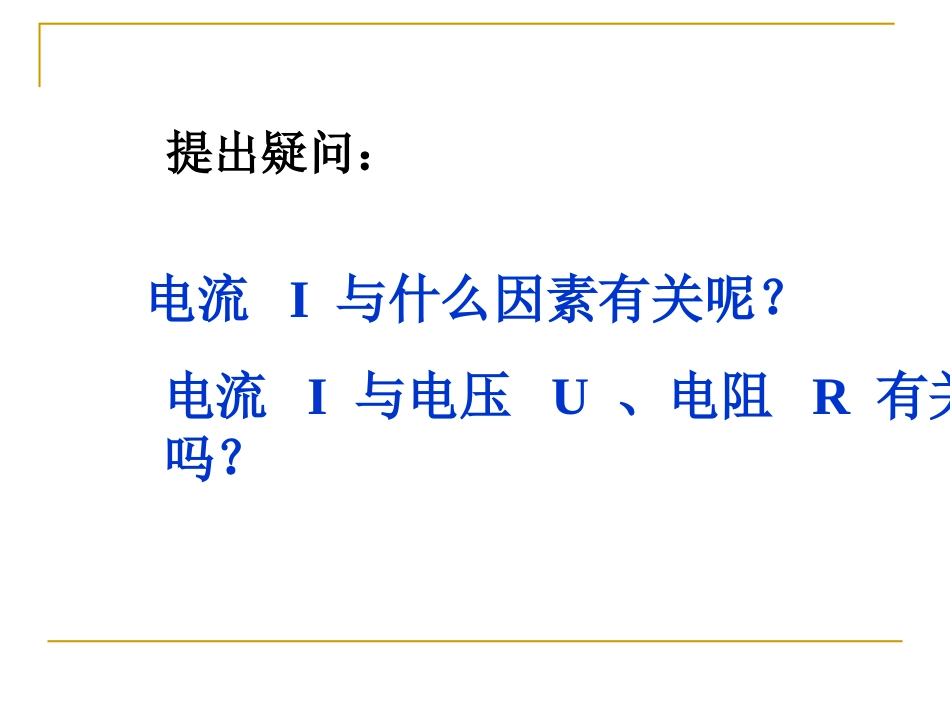

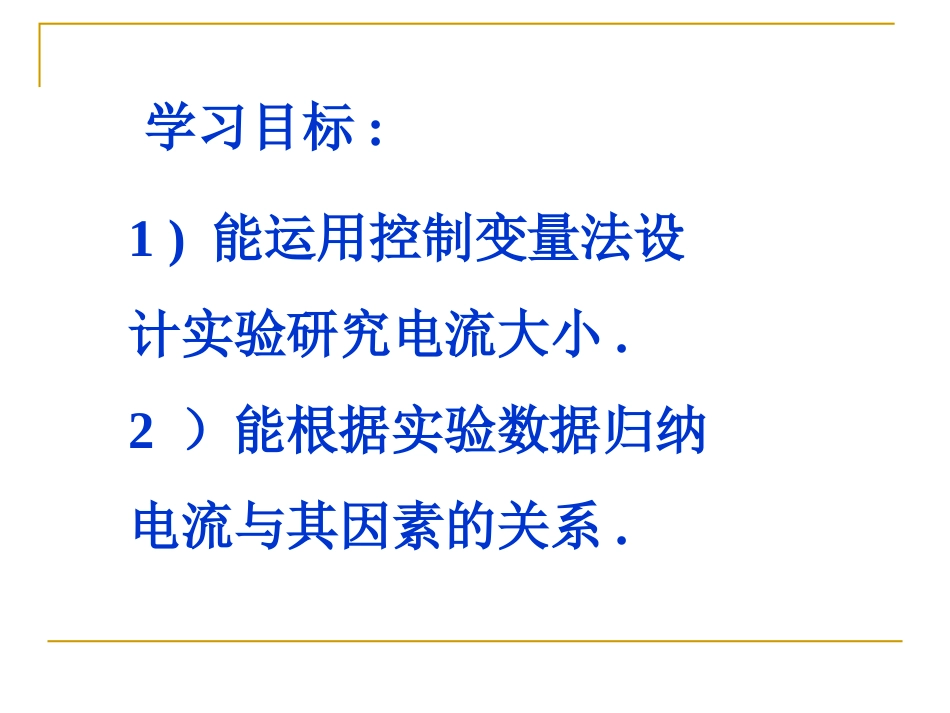

第七章欧姆定律第二节探究电阻上的电流与两端电压的关系电流I与什么因素有关呢？电流I与电压U、电阻R有关吗？提出疑问：学习目标:1)能运用控制变量法设计实验研究电流大小.2）能根据实验数据归纳电流与其因素的关系.怎么研究电流I与电压U、电阻R的关系呢？实验方法：控制变量法UR怎么研究电流I与电压U的关系呢？R同：用同一个导体U不同：改变电源，用一节干电池、二节干电池、三节干电池IR同U不同问题一怎么研究电流I与电压U的关系呢？次数R（欧）U（伏）I（安）123上述方法有什么不足？用什么器材可以得到大量数据？有什么更好的实验方案？次数R（欧）U（伏）I（安）1101.42101.63101.8请实验电流I与电压U的关系：在导体电阻相同的情况下，通过导体的电流与导体两端的电压成正比。结论一UR问题二R不同：改用不同的导体分别实验U同：保持电源不变IU同R不同怎么研究电流I与电阻R的关系呢？研究电流I与电阻R的关系次数U(伏）R（欧）I（安）123R1R2R3上述方法有什么不足？用什么器材可以得到大量数据？有什么更好的实验方案？结论二在导体两端电压相同的情况下，通过导体的电流与导体电阻成反比。电流I与电阻R的关系：1）、导体两端的电压越大，通过导体的电流越大。（）2）、导体的电阻越小，通过导体的电流越大。（）４）、在导体电阻相同的情况下，通过导体的电流越大，导体两端的电压越大。（）３）、在导体两端的电压相同的情况下，通过导体的电流越大，导体的电阻越大。（）练习（判断题）XX√X一位同学按图所示的电路，研究通过导体的电流跟导体两端的电压、导体电阻间的关系。若保持电源电压的大小和电阻箱R1的阻值不变，移动滑动变阻器R2的金属滑片P，可测得不同的电流、电压值，如表1。次数U1（V）I（A）①10.2②1.50.3③20.4分析表中数据可知：____________________。R1=5欧姆再见
