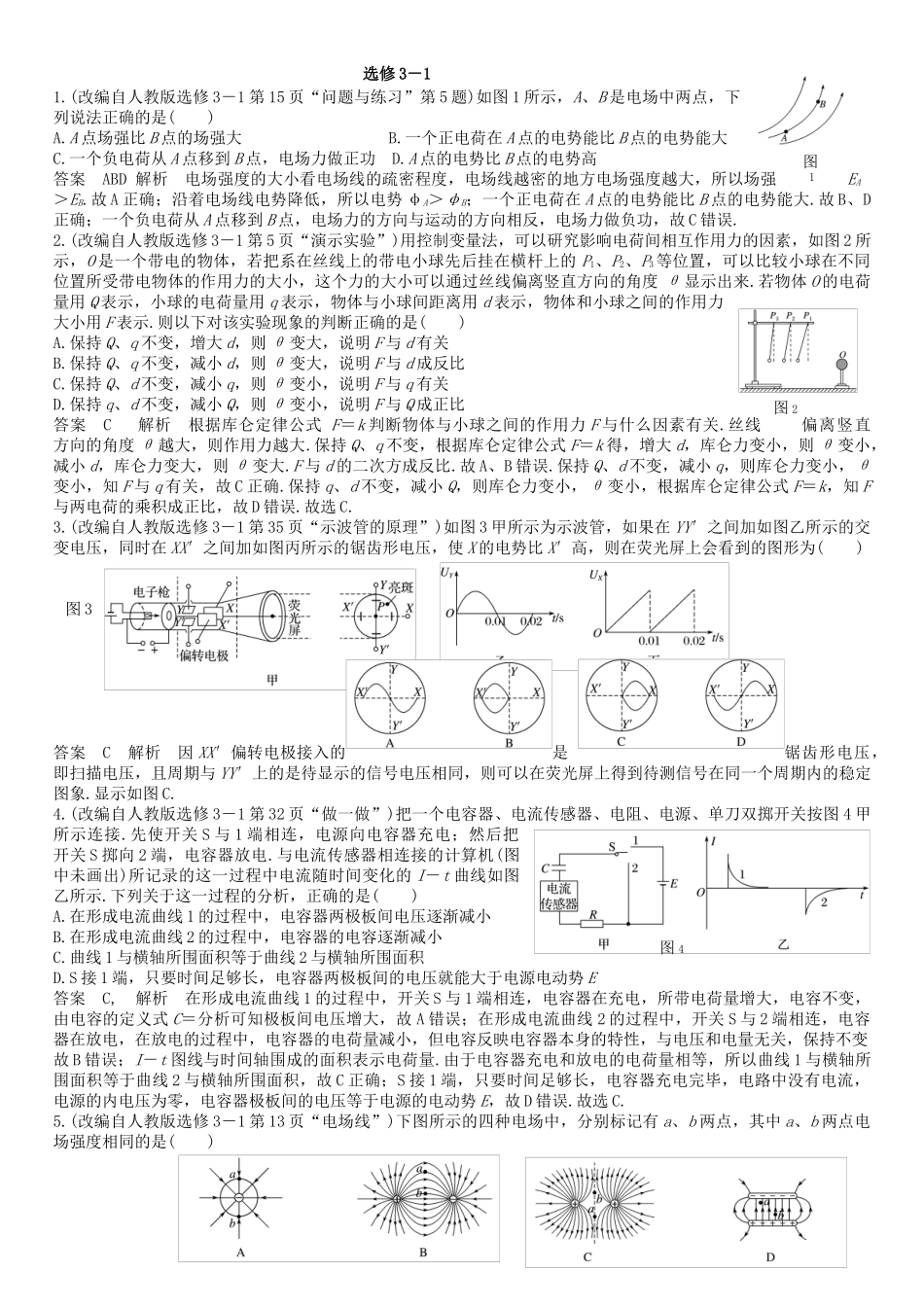

图1图2图4选修3－11.(改编自人教版选修3－1第15页“问题与练习”第5题)如图1所示，A、B是电场中两点，下列说法正确的是()A.A点场强比B点的场强大B.一个正电荷在A点的电势能比B点的电势能大C.一个负电荷从A点移到B点，电场力做正功D.A点的电势比B点的电势高答案ABD解析电场强度的大小看电场线的疏密程度，电场线越密的地方电场强度越大，所以场强EA＞EB.故A正确；沿着电场线电势降低，所以电势φA＞φB；一个正电荷在A点的电势能比B点的电势能大.故B、D正确；一个负电荷从A点移到B点，电场力的方向与运动的方向相反，电场力做负功，故C错误.2.(改编自人教版选修3－1第5页“演示实验”)用控制变量法，可以研究影响电荷间相互作用力的因素，如图2所示，O是一个带电的物体，若把系在丝线上的带电小球先后挂在横杆上的P1、P2、P3等位置，可以比较小球在不同位置所受带电物体的作用力的大小，这个力的大小可以通过丝线偏离竖直方向的角度θ显示出来.若物体O的电荷量用Q表示，小球的电荷量用q表示，物体与小球间距离用d表示，物体和小球之间的作用力大小用F表示.则以下对该实验现象的判断正确的是()A.保持Q、q不变，增大d，则θ变大，说明F与d有关B.保持Q、q不变，减小d，则θ变大，说明F与d成反比C.保持Q、d不变，减小q，则θ变小，说明F与q有关D.保持q、d不变，减小Q，则θ变小，说明F与Q成正比答案C解析根据库仑定律公式F＝k判断物体与小球之间的作用力F与什么因素有关.丝线偏离竖直方向的角度θ越大，则作用力越大.保持Q、q不变，根据库仑定律公式F＝k得，增大d，库仑力变小，则θ变小，减小d，库仑力变大，则θ变大.F与d的二次方成反比.故A、B错误.保持Q、d不变，减小q，则库仑力变小，θ变小，知F与q有关，故C正确.保持q、d不变，减小Q，则库仑力变小，θ变小，根据库仑定律公式F＝k，知F与两电荷的乘积成正比，故D错误.故选C.3.(改编自人教版选修3－1第35页“示波管的原理”)如图3甲所示为示波管，如果在YY′之间加如图乙所示的交变电压，同时在XX′之间加如图丙所示的锯齿形电压，使X的电势比X′高，则在荧光屏上会看到的图形为()图3答案C解析因XX′偏转电极接入的是锯齿形电压，即扫描电压，且周期与YY′上的是待显示的信号电压相同，则可以在荧光屏上得到待测信号在同一个周期内的稳定图象.显示如图C.4.(改编自人教版选修3－1第32页“做一做”)把一个电容器、电流传感器、电阻、电源、单刀双掷开关按图4甲所示连接.先使开关S与1端相连，电源向电容器充电；然后把开关S掷向2端，电容器放电.与电流传感器相连接的计算机(图中未画出)所记录的这一过程中电流随时间变化的I－t曲线如图乙所示.下列关于这一过程的分析，正确的是()A.在形成电流曲线1的过程中，电容器两极板间电压逐渐减小B.在形成电流曲线2的过程中，电容器的电容逐渐减小C.曲线1与横轴所围面积等于曲线2与横轴所围面积D.S接1端，只要时间足够长，电容器两极板间的电压就能大于电源电动势E答案C,解析在形成电流曲线1的过程中，开关S与1端相连，电容器在充电，所带电荷量增大，电容不变，由电容的定义式C＝分析可知极板间电压增大，故A错误；在形成电流曲线2的过程中，开关S与2端相连，电容器在放电，在放电的过程中，电容器的电荷量减小，但电容反映电容器本身的特性，与电压和电量无关，保持不变故B错误；I－t图线与时间轴围成的面积表示电荷量.由于电容器充电和放电的电荷量相等，所以曲线1与横轴所围面积等于曲线2与横轴所围面积，故C正确；S接1端，只要时间足够长，电容器充电完毕，电路中没有电流，电源的内电压为零，电容器极板间的电压等于电源的电动势E，故D错误.故选C.5.(改编自人教版选修3－1第13页“电场线”)下图所示的四种电场中，分别标记有a、b两点，其中a、b两点电场强度相同的是()图5图6图7图8图9图10答案D解析A选项中，a、b两点到负电荷的距离相等，由E＝k可知，电场强度大小相等，但方向不同，则电场强度不同，故A错误.B选项中，两等量异种电荷连线的中垂线是一条等势线，根据对称性和电场线的分布可知，a、b两点的电场强度大小不等、方向相同，则电场强度不同，故B错误.C选项中，由电场线的疏密看...
