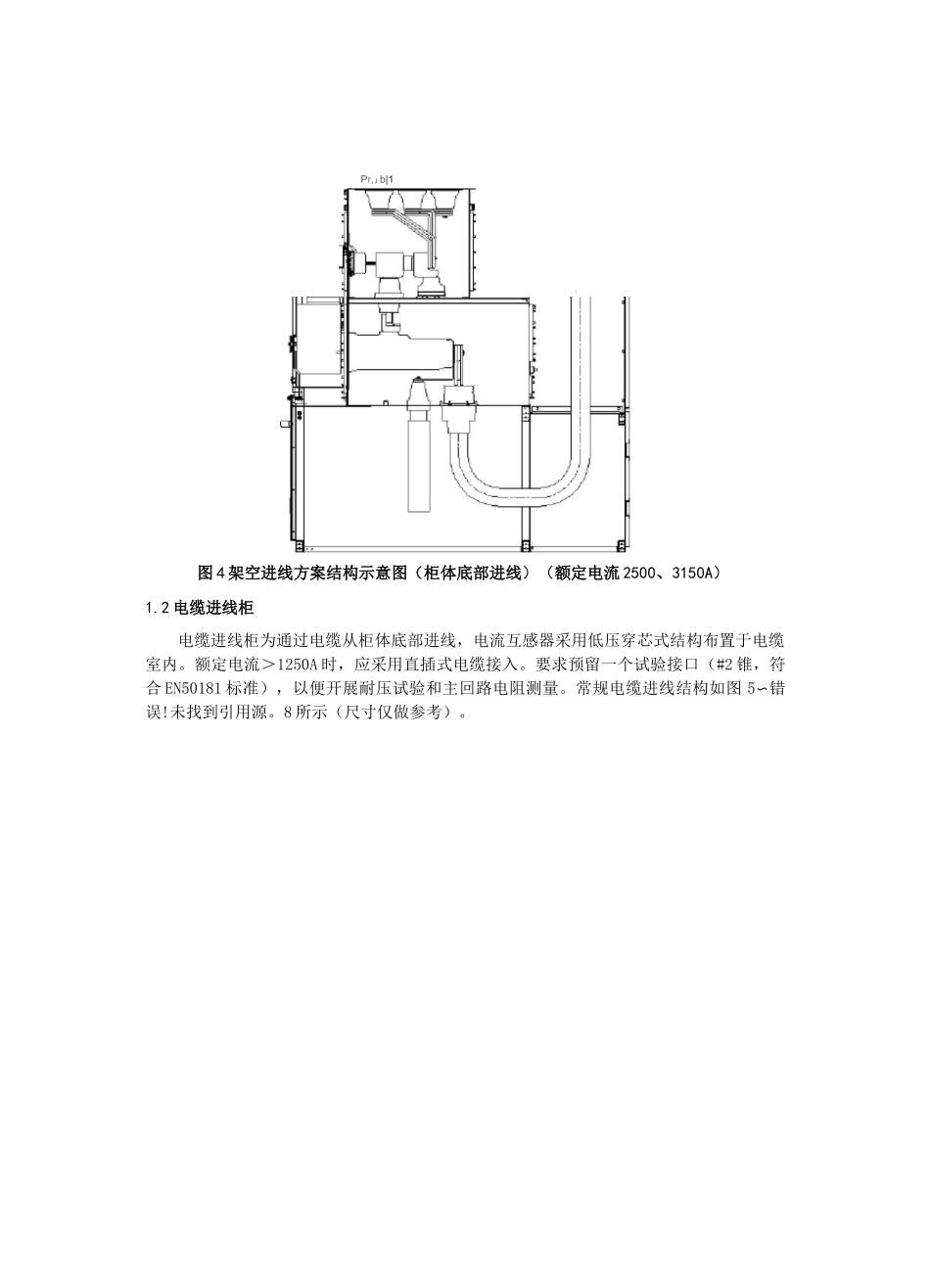

电力建设工程预算定额1典型结构1.1架空进线柜架空进线为通过管型绝缘母线或母线桥架从柜体顶部（或下部）进线，电流互感器为置于充气间隔外部的穿芯式电流互感器。常规架空进线结构示意如图1〜错误!未找到引用源。4所示（尺寸仅做参考）。要求预留一个试验接头（#2锥，符合EN50181标准），以便于开展耐压试验和主回路电阻测量。（SF气体、混合气体、其他气体绝缘的充气柜：电流大于等6于2500A时柜宽推荐800mm）图1架空进线方案结构示意图（额定电流2500A）iwoOof■-勺£••<1★賊+图2架空进线方案结构示意图（额定电流2500、3150A）图3架空进线方案结构示意图（额定电流2500、3150A）图4架空进线方案结构示意图（柜体底部进线）（额定电流2500、3150A）1.2电缆进线柜电缆进线柜为通过电缆从柜体底部进线，电流互感器采用低压穿芯式结构布置于电缆室内。额定电流＞1250A时，应采用直插式电缆接入。要求预留一个试验接口（#2锥，符合EN50181标准），以便开展耐压试验和主回路电阻测量。常规电缆进线结构如图5〜错误!未找到引用源。8所示（尺寸仅做参考）。Pr,丿b|1i!lJC.n；：■：':上7(j■I：EO■■■g图5电缆柜前进线柜方案结构示意图（额定电流1250A）•4Zn—j-5图6电缆柜后进线柜方案结构图（额定电流2500A）1.3电缆出线柜电缆出线为通过电缆从柜体底部柜前出线，仅考虑分支额定电流为1250A的方案，见图9〜图12（尺寸仅做参考）。避雷器采用直插式时，接口应与进线柜试验接口一致，为#2锥。I-I:0留*-一■-一”-■.”..-*60：J125C图7电缆柜后进线柜方案结构示意图（额定电流1250A）图8电缆柜后进线柜方案结构示意图（额定电流1250A）□35压3606二图10电缆出线柜方案结构示意图（主母线额定电流图9电缆出线柜方案结构示意图（主母线额定电流1250A）rp图11电缆出线柜万案结构示意图（主母线额定电流2500A和图12电缆出线柜方案结构示意图（主母线额定电流1.4分段开关柜用于母线分段，分段开关柜结构示意图结构如图13〜图15示。图13分段开关柜方案结构示意图（主母线额定电流2500A）图14分段开关柜方案结构示意图（主母线额定电流2500A）图15分段开关柜方案结构示意图（额定电流2500A）1.5分段隔离柜分段隔离柜用于母线分段，与分段开关柜配合使用，分段隔离柜方案结构示意图如图16〜图18（尺寸仅做参考）。此MB圧[5图16分段隔离柜方案结构示意图（额定电流**■■:■°E：1图18分段隔离柜方案结构示意图（主母线额定电流2500A和3150A）1.6TV柜用于监测母线电压，采用外部插入式TV和避雷器安装在出线柜的电缆室对应位置，如图19〜图21所示（尺寸仅做参考）；图17分段隔离柜方案结构示意图（额定电流2500、fli该柜内在母线侧应有专用接地开关，TV和避雷器接口应与进线柜试验接口一致，为#2锥，TV应内置高压熔断器。图1913Q3SOOTV柜方案结构示意图（TV平插式）flafl翩3<1■-wwv二3他•F图20TV柜方案结构示意图（TV上插式）图21TV柜万案结构示意图（TV通过电缆连接式）2设备参数2.1关键参数索引12kV充气绝缘高压开关柜关键参数索引如表1错误!未找到引用源。所示。表112kV充气绝缘高压开关柜关键参数索引表序号设备编号额定短路开断电流（kA）额定电流（A）结构型式1XXX-12/125031.51250固定充气式2XXX-12/250031.525003XXX-12/315031.531503通用要求3.1型号定义开关柜的型号的基本描述格式为：①②③④一⑤/⑥⑦⑧，各序号代码的定义及含义分别是：①产品名称：K—铠装式；J—间隔式；X—箱式；②结构特征：Y—移开式或手车式；C—手车式；F—封闭式；G—固定式；S—双母线式；P—旁路母线式；K—矿用；③使用条件：N一户内；④设计系列序号；⑤额定电压（kV）；⑥主回路方案号；⑦操动方式：D—电磁操动；T—弹簧操动；S—手动；环境粽正侶握动方It主回路方幸是幔计釦序号产品各称图22开关柜的型号定义3.2一次部分3.2.1性能要求a)充气柜电缆接入应采用插接式结构，插接式电缆终端头制作过程中，应保证半导体层与主绝缘层的切面截面规则，无毛刺。b)充气柜的设计应能使设备安全地进行下述各项工作：正常运维护、检修试验、带电状态确定等操作能安全进行，且开关柜故障时可移出更换。c)充...
