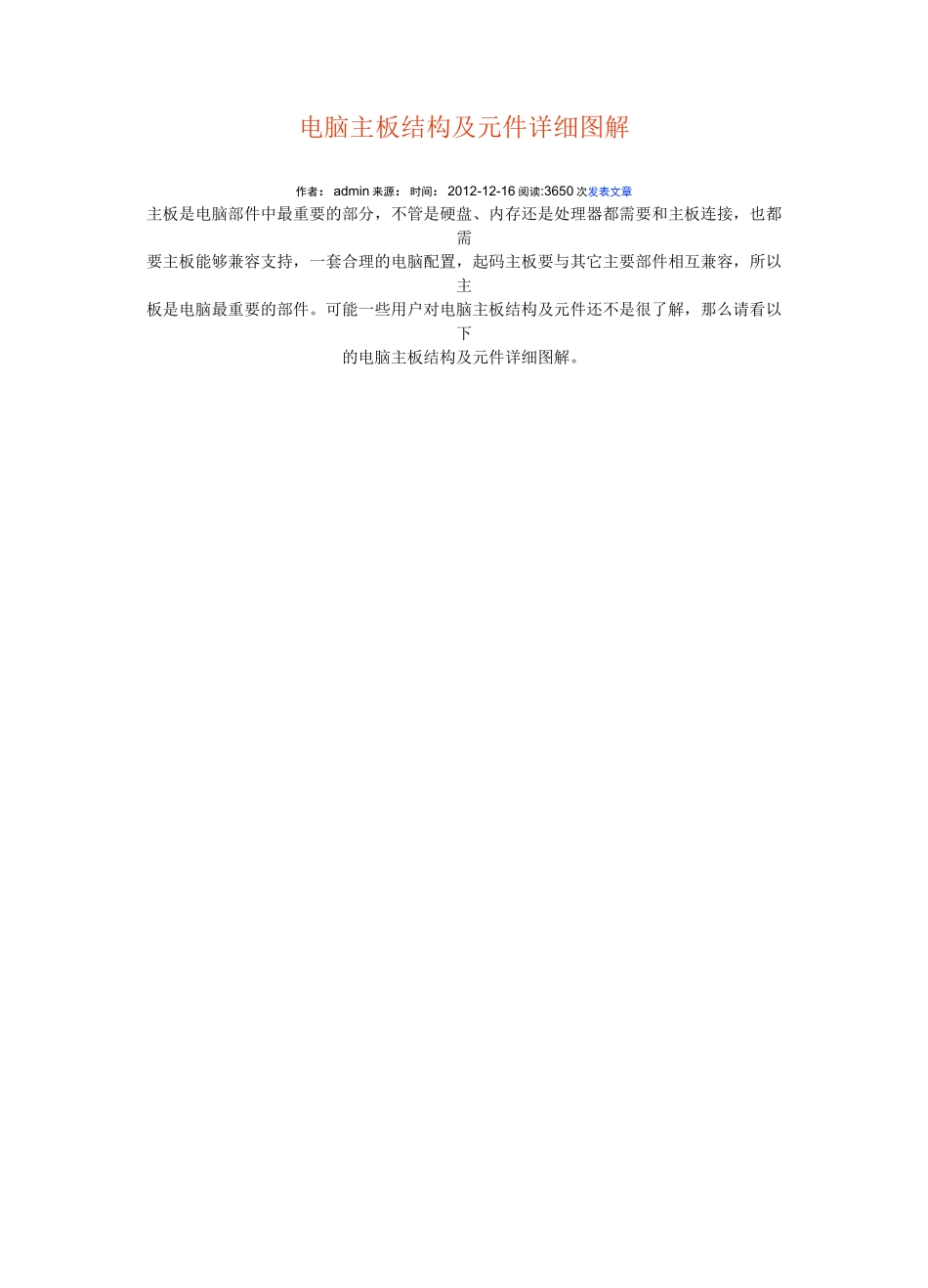

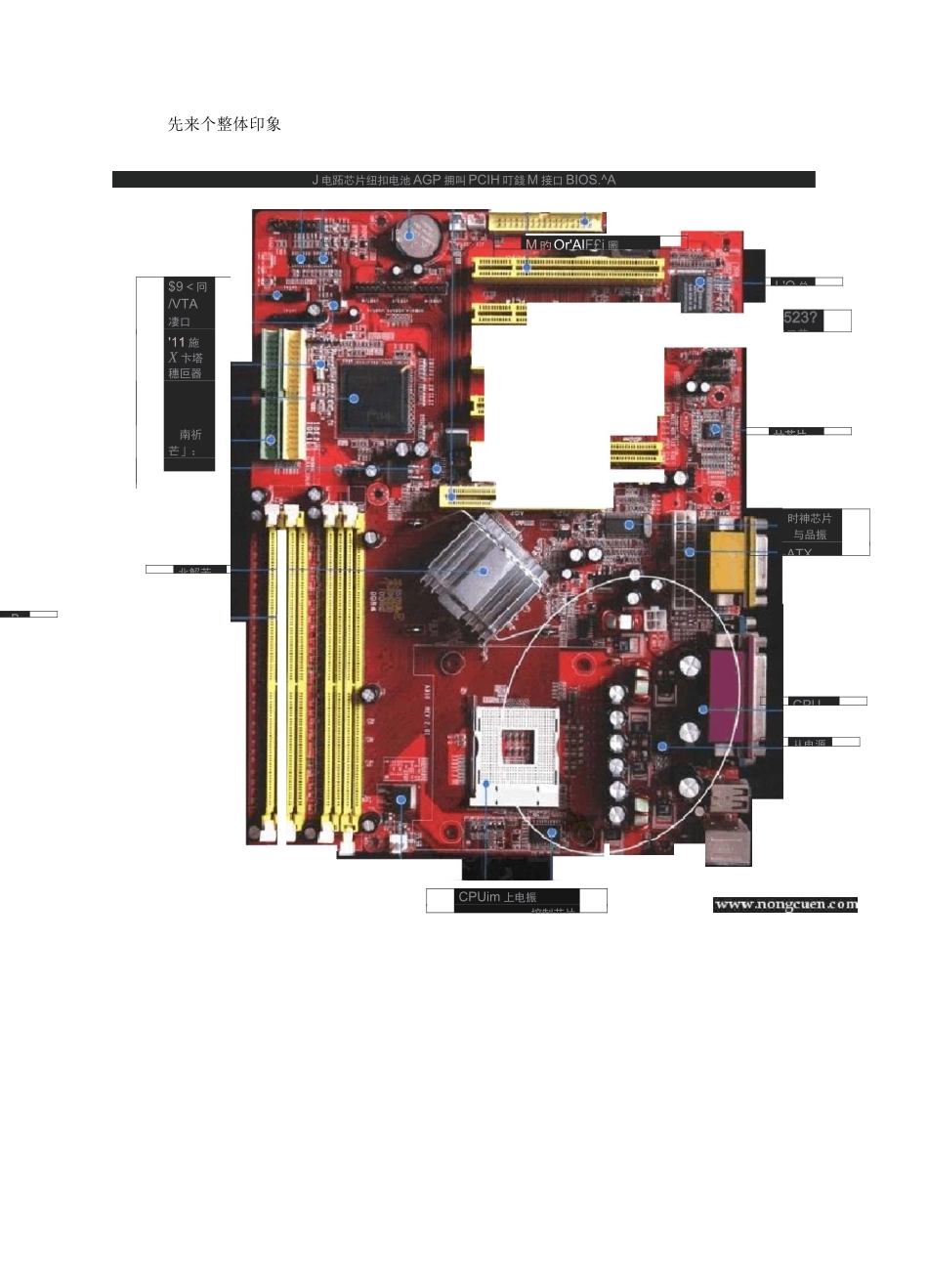

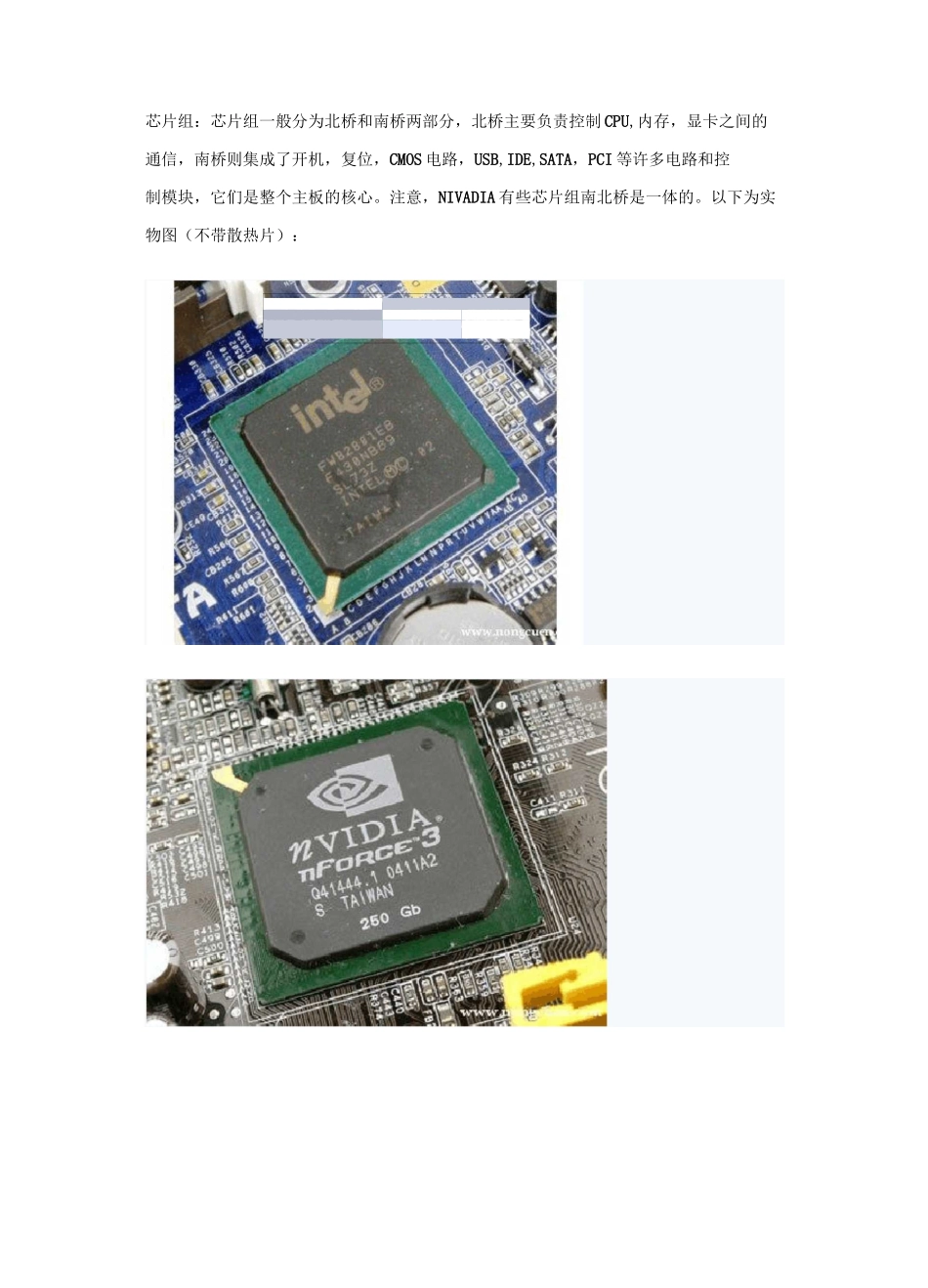

电脑主板结构及元件详细图解作者：admin来源：时间：2012-12-16阅读:3650次发表文章主板是电脑部件中最重要的部分，不管是硬盘、内存还是处理器都需要和主板连接，也都需要主板能够兼容支持，一套合理的电脑配置，起码主板要与其它主要部件相互兼容，所以主板是电脑最重要的部件。可能一些用户对电脑主板结构及元件还不是很了解，那么请看以下的电脑主板结构及元件详细图解。$9＜冋/VTA凄口'11施X卞塔穗叵器南祈芒」：北解苦□D二—二—；口LPV/J7523?串口芯曲加邛na“u11HIlI中u叱M計HIIhIIu川HMilHilimT订iTfTmiTI.[34pmigJj弓TFTT*鬥mm，用nnn而川i■冋阳gmHB_三■■CPUim上电振控制芯片先来个整体印象J电跖芯片纽扣电池AGP拥叫PCIH叮錢M接口BIOS.^AL'O总卄芯片从电源CPU时神芯片与品振-ATXM旳Or'AlF£i圖芯片组：芯片组一般分为北桥和南桥两部分，北桥主要负责控制CPU,内存，显卡之间的通信，南桥则集成了开机，复位，CMOS电路，USB,IDE,SATA，PCI等许多电路和控制模块，它们是整个主板的核心。注意，NIVADIA有些芯片组南北桥是一体的。以下为实物图（不带散热片）：CPU插座，INTEL和AMD两大阵营，型号有很多种，这里就不一一说明了sucniT插座内存插槽，分为DDR1,2,3三种显卡插槽多位于PCI插座上面，老一点的多为AGP插座。现在一般是PCIE，有的过渡型的主板两种都有，有些则有两条PCIE插口ATX电源插座及12V辅助电源接口外部接口，包括键盘鼠标，串口，并口，打印机接口，集成显卡接口和声卡接口等：USB扩展接口，用于连接机箱前面板的USB接口USB口，集成网卡删刪關mur■开机排针，包括开关针，复位针，电源指示灯接口，硬盘指示灯接口，有些还带有四针的蜂鸣器接口前置音频接口SATA硬盘接口，用于接SATA硬盘IDE接口，用于接IDE口的硬盘或光驱CMOS电池，用于在关机时维持南桥内的CMOS电路中的主板设置和保持正确的时间BIOS芯片，也叫基本输入输出系统，用于开机自检，中断分配，和引导系统等，也用来设置CMOS参数，觉的有AWRAD,AMI等R―JflBJitl'JII^iiiiiimriiBiH-aaui.limCPU供电部分，这里整体来说，下图是一个三相供电的主板，三个相同的电感线圈每个为单独的一相，属于储能电感，那个直立的为滤波电感，黑色方型元件为场效应管，分为高端门场管和低端门场管，些例中比较靠上的三个平行的场管为高端门场管，靠近它的两个为低端管，一高两低和相应的电感线圈组成供电的一相。电源管理芯片，一般位于CPU附近，有些是两排针脚，有些是四面针脚，型号有很多，用于识别CPU需要的工作电压和控制场效应管给CPU提供稳定的电流，有些主板采用的是主从式的电源管理芯片，也就是一个主芯片分别连接几个从芯片，从芯片控制场管导通，每相供电各有一个从电源管理芯片。10芯片，用于提供对键盘鼠标，串口并口等设备的支持，有些还集成有监控和开机电路功能，多为华邦或ITE的产品时钟芯片，用于给各个设备提供时钟信号，一般在旁边紧靠着的就是晶振，一般为ICS或华邦的产品[1394芯片，用于支持1394设备，如摄像机集成网RAID磁盘阵列芯片SiliconImageSATAUnfccMI3114CT176SQA125Q0425ADADE2晶振，为设备提供起始脉冲，其中右图为南桥晶振，在保持时间和开机电路中直到重要作用内存供电部分，其中起立式的半圆形小元件为TL431，用于提基准电压，八脚芯片为LM358双运算放大器，用于给内存供电1117或1084线性稳压器，一般用于转换待机电压，为开机电路等提供稳定的待机电压
