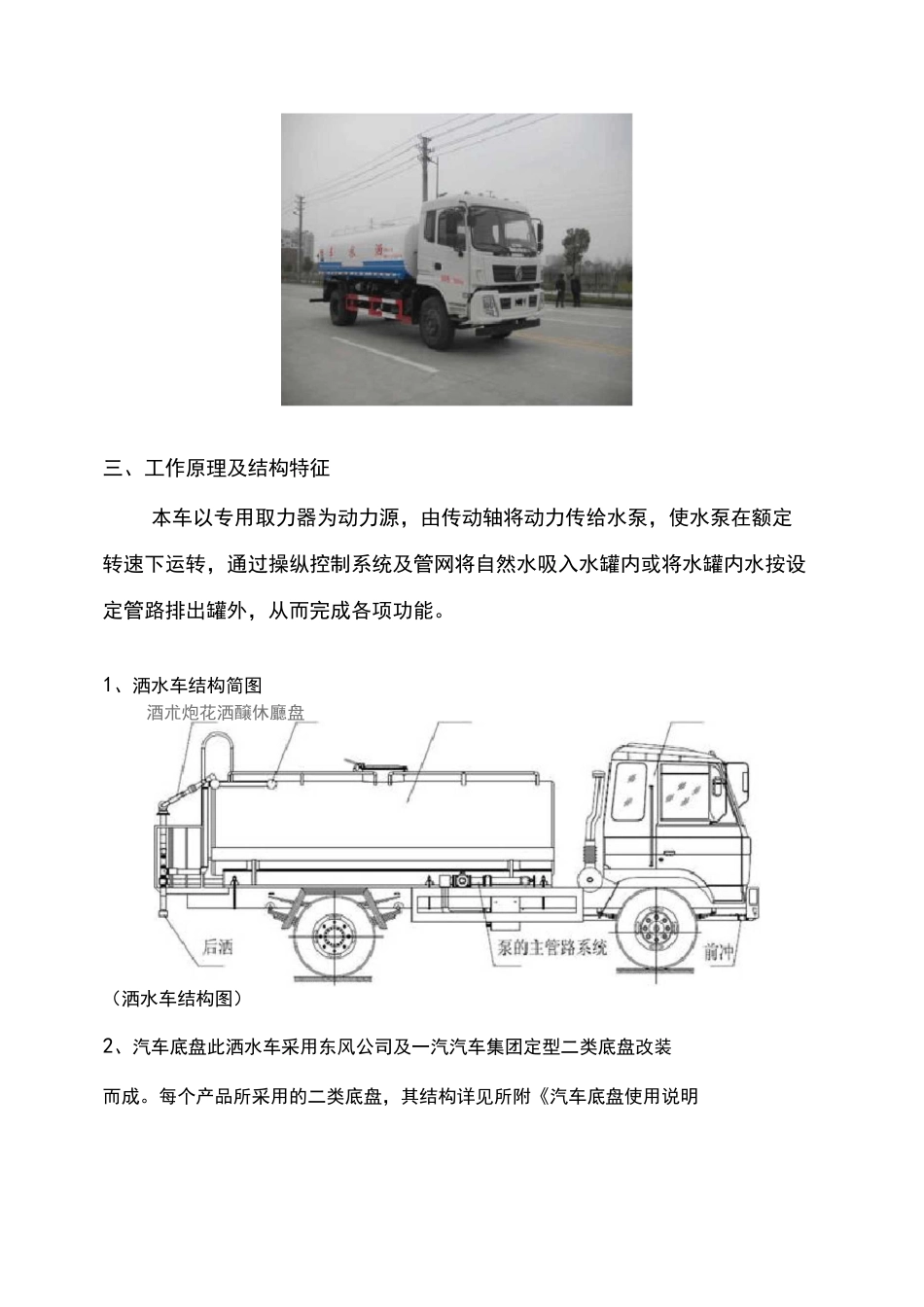

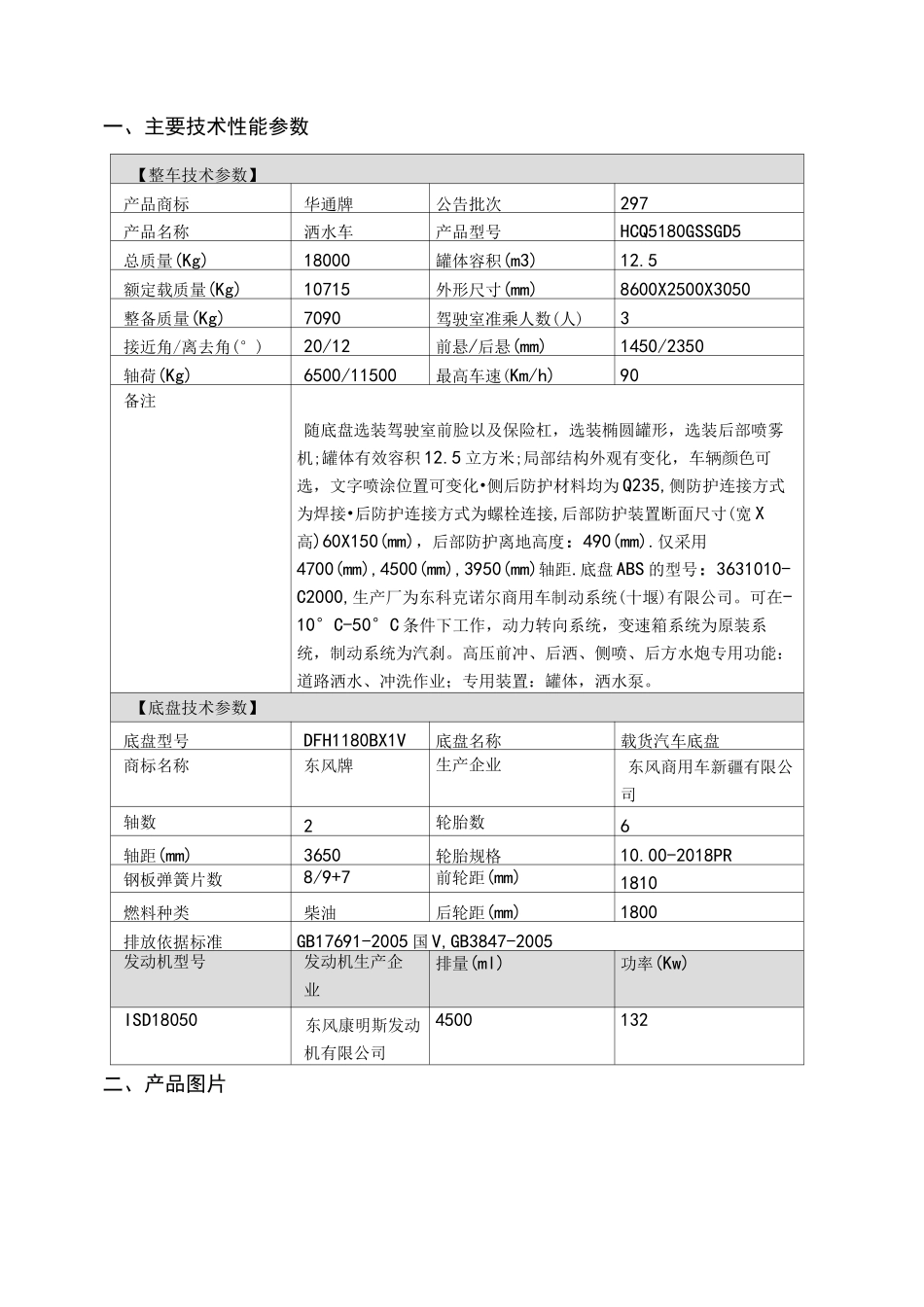

一、主要技术性能参数【整车技术参数】产品商标华通牌公告批次297产品名称洒水车产品型号HCQ5180GSSGD5总质量(Kg)18000罐体容积(m3)12.5额定载质量(Kg)10715外形尺寸(mm)8600X2500X3050整备质量(Kg)7090驾驶室准乘人数(人)3接近角/离去角(°)20/12前悬/后悬(mm)1450/2350轴荷(Kg)6500/11500最高车速(Km/h)90备注随底盘选装驾驶室前脸以及保险杠，选装椭圆罐形，选装后部喷雾机;罐体有效容积12.5立方米;局部结构外观有变化，车辆颜色可选，文字喷涂位置可变化•侧后防护材料均为Q235,侧防护连接方式为焊接•后防护连接方式为螺栓连接,后部防护装置断面尺寸(宽X高)60X150(mm)，后部防护离地高度：490(mm).仅采用4700(mm),4500(mm),3950(mm)轴距.底盘ABS的型号：3631010-C2000,生产厂为东科克诺尔商用车制动系统(十堰)有限公司。可在-10°C-50°C条件下工作，动力转向系统，变速箱系统为原装系统，制动系统为汽刹。高压前冲、后洒、侧喷、后方水炮专用功能：道路洒水、冲洗作业；专用装置：罐体，洒水泵。【底盘技术参数】底盘型号DFH1180BX1V底盘名称载货汽车底盘商标名称东风牌生产企业东风商用车新疆有限公司轴数2轮胎数6轴距(mm)3650轮胎规格10.00-2018PR钢板弹簧片数8/9+7前轮距(mm)1810燃料种类柴油后轮距(mm)1800排放依据标准GB17691-2005国V,GB3847-2005发动机型号发动机生产企业排量(ml)功率(Kw)ISD18050东风康明斯发动机有限公司4500132二、产品图片三、工作原理及结构特征本车以专用取力器为动力源，由传动轴将动力传给水泵，使水泵在额定转速下运转，通过操纵控制系统及管网将自然水吸入水罐内或将水罐内水按设定管路排出罐外，从而完成各项功能。1、洒水车结构简图酒朮炮花洒醸休廳盘（洒水车结构图）2、汽车底盘此洒水车采用东风公司及一汽汽车集团定型二类底盘改装而成。每个产品所采用的二类底盘，其结构详见所附《汽车底盘使用说明书》。3、罐体洒水车罐体结构，罐体为椭圆形或方形，用钢板制成，整车罐体水仓为2-3室，中间隔板下端有通孔，仓内隔板具有防波作用。以减低汽车行驶时罐内液体的冲击。外表涂防锈漆及装饰漆。（1）封头（2）上护栏（3）罐口（4）爬梯（5）吊耳（6）支撑（7）副梁（8）筒体（9）炮筒（10）防波隔板（11）量管为了防止锈蚀，罐体外表涂防锈及装饰漆，水罐侧面中间装有容器指示计，在往水罐加水或向外出水时，可直接指示出罐内容积。4、罐口组件（1）手柄（2）小盖（3）大盖（4）转动销罐口组件：大盖由螺栓紧固在罐口颈板上，有一个支销和一个护板小盖连接在一起，顺时针转小盖之上手柄可使小盖压紧。反转，脱开耳板后，小（水罐体（罐盖则可打开，大盖上开有一个①30的孔，以便在加水过程中，使罐内的压力与大气压力基本相同。5、取力器与各车型相匹配的专用取力器，气动操作或手动操作，操作开关想后拉，取力器进入啮合位置，通过传动轴带动水泵工作，开关向前回位，水泵即停止工作。6、水泵自吸式叶轮泵系洒水车专用泵。该水泵的结构原理图、使用维护保养，详见《洒水车泵使用说明书》。7、球阀本车采用的阀门为球型阀门结构。球阀由阀体调整座、密封环、球、阀杆手柄等部分组成，搬转手柄90°即可实现球阀的开关，球阀配合松紧可旋转调整以达到要求。该洒水车装有①50不锈钢球阀7只，供调节洒水之用。①50铝合金球阀一只，图中4以控制抽水或洒水，其抽水时打开，洒水时关闭。①65mm消防球阀一只，可连接消防带供应紧急灭火之用。(1)手柄(2)0型密封圈⑶阀杆(4)0型密封圈(5)密封(6)调整座(7)阀体8、喷水器本车前装有鸭嘴型喷嘴或圆头冲嘴，后面装有圆柱形洒水砣,侧喷花洒莲花头。车后部装有高射喷枪。(选装)喷水器一般用于冲洗街道，起除尘和降温作用，其喷水器可以用调节喷嘴螺纹的方法改变喷水器(球阀)的喷洒方向和角度，高射喷枪可以用于城乡及应急消防车的作用。莲蓬头嘴可以浇落路中间喷水器冲起的灰尘，起到清洁空气的作用。9、管道布置简图：10、配件清单表序号名称规格数量备注1取力器1根据底盘的变速箱选配2水泵80YHCB-60/60YHCB-3013铝合金球阀14三通球阀15三通滤网16不锈钢球阀77法兰出口28洒水炮19消防栓1以上配置为常规配...
