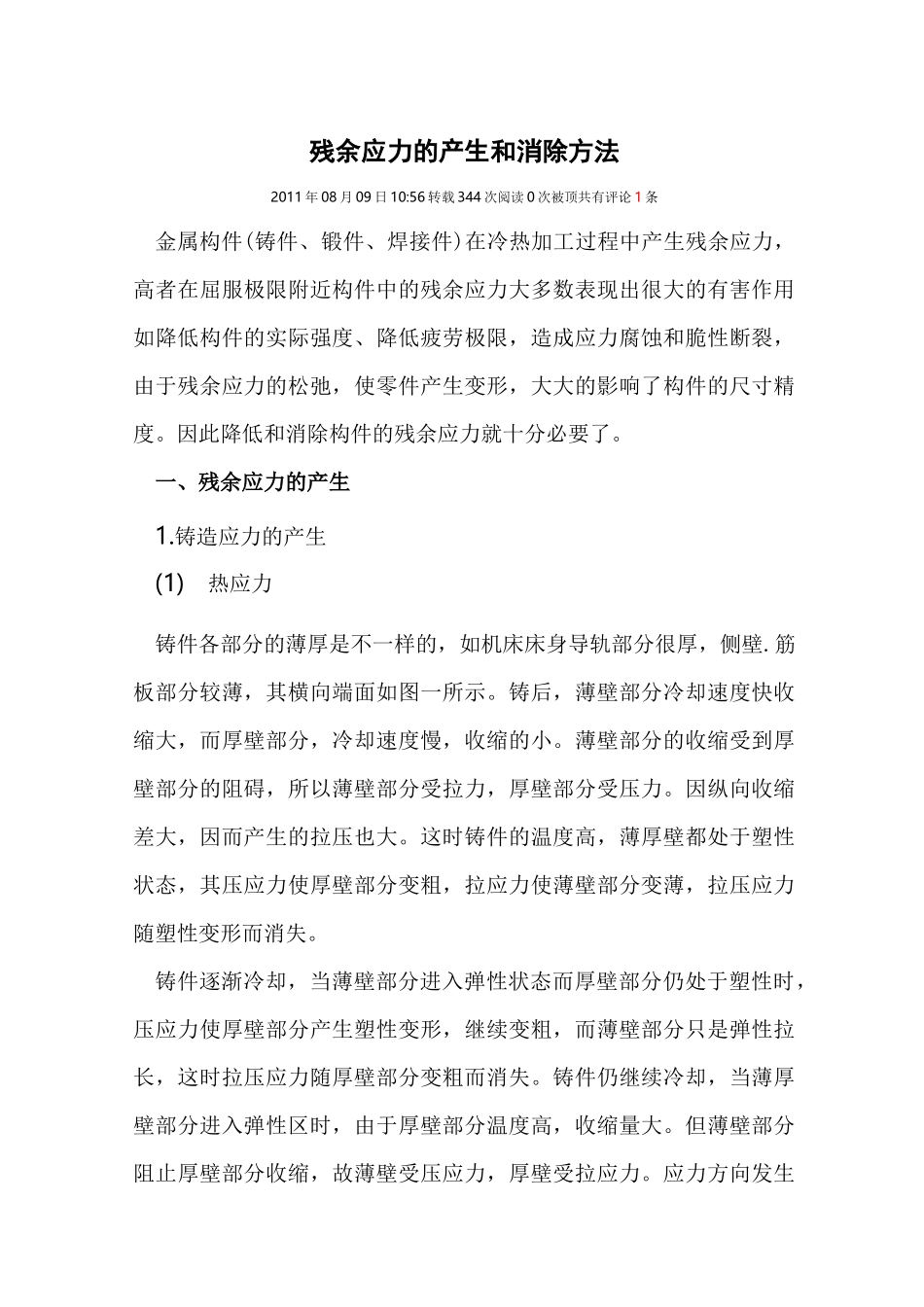

残余应力的产生和消除方法VIP免费

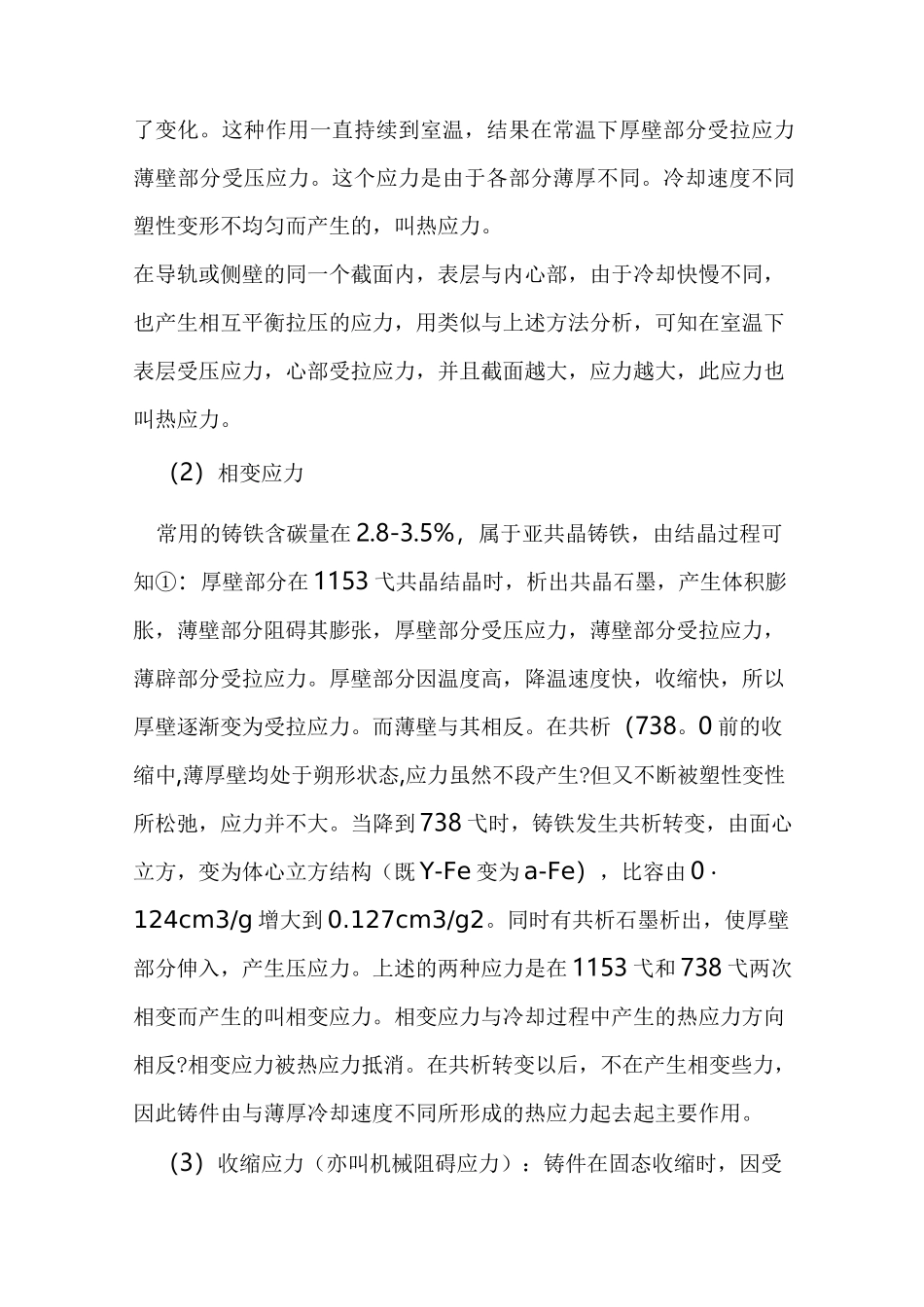

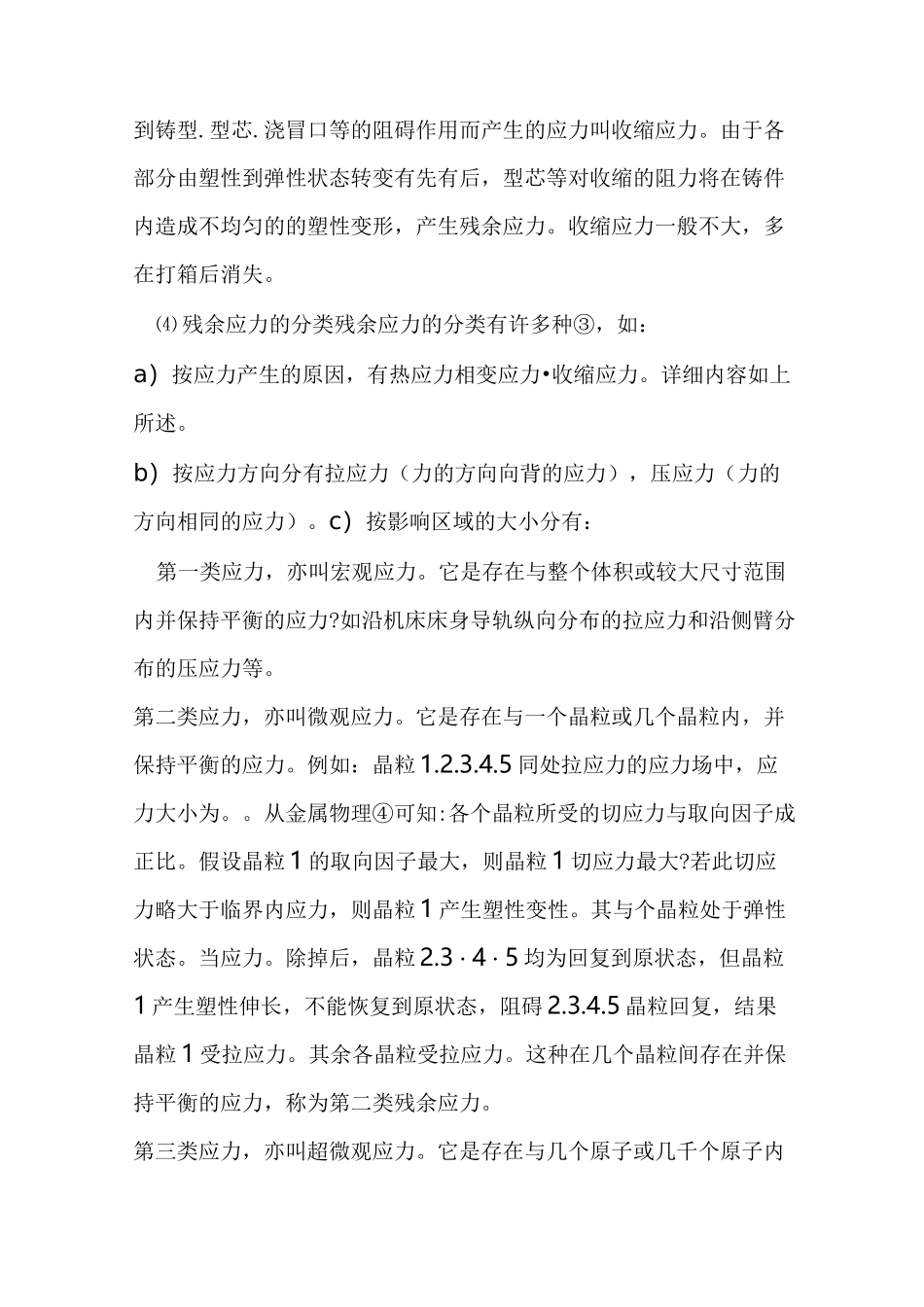

残余应力的产生和消除方法2011年08月09日10:56转载344次阅读0次被顶共有评论1条金属构件(铸件、锻件、焊接件)在冷热加工过程中产生残余应力，高者在屈服极限附近构件中的残余应力大多数表现出很大的有害作用如降低构件的实际强度、降低疲劳极限，造成应力腐蚀和脆性断裂，由于残余应力的松弛，使零件产生变形，大大的影响了构件的尺寸精度。因此降低和消除构件的残余应力就十分必要了。一、残余应力的产生1.铸造应力的产生(1)热应力铸件各部分的薄厚是不一样的，如机床床身导轨部分很厚，侧壁.筋板部分较薄，其横向端面如图一所示。铸后，薄壁部分冷却速度快收缩大，而厚壁部分，冷却速度慢，收缩的小。薄壁部分的收缩受到厚壁部分的阻碍，所以薄壁部分受拉力，厚壁部分受压力。因纵向收缩差大，因而产生的拉压也大。这时铸件的温度高，薄厚壁都处于塑性状态，其压应力使厚壁部分变粗，拉应力使薄壁部分变薄，拉压应力随塑性变形而消失。铸件逐渐冷却，当薄壁部分进入弹性状态而厚壁部分仍处于塑性时，压应力使厚壁部分产生塑性变形，继续变粗，而薄壁部分只是弹性拉长，这时拉压应力随厚壁部分变粗而消失。铸件仍继续冷却，当薄厚壁部分进入弹性区时，由于厚壁部分温度高，收缩量大。但薄壁部分阻止厚壁部分收缩，故薄壁受压应力，厚壁受拉应力。应力方向发生了变化。这种作用一直持续到室温，结果在常温下厚壁部分受拉应力薄壁部分受压应力。这个应力是由于各部分薄厚不同。冷却速度不同塑性变形不均匀而产生的，叫热应力。在导轨或侧壁的同一个截面内，表层与内心部，由于冷却快慢不同，也产生相互平衡拉压的应力，用类似与上述方法分析，可知在室温下表层受压应力，心部受拉应力，并且截面越大，应力越大，此应力也叫热应力。（2）相变应力常用的铸铁含碳量在2.8-3.5%，属于亚共晶铸铁，由结晶过程可知①：厚壁部分在1153弋共晶结晶时，析出共晶石墨，产生体积膨胀，薄壁部分阻碍其膨张，厚壁部分受压应力，薄壁部分受拉应力，薄辟部分受拉应力。厚壁部分因温度高，降温速度快，收缩快，所以厚壁逐渐变为受拉应力。而薄壁与其相反。在共析（738。0前的收缩中,薄厚壁均处于朔形状态,应力虽然不段产生?但又不断被塑性变性所松弛，应力并不大。当降到738弋时，铸铁发生共析转变，由面心立方，变为体心立方结构（既Y-Fe变为a-Fe），比容由0・124cm3/g增大到0.127cm3/g2。同时有共析石墨析出，使厚壁部分伸入，产生压应力。上述的两种应力是在1153弋和738弋两次相变而产生的叫相变应力。相变应力与冷却过程中产生的热应力方向相反?相变应力被热应力抵消。在共析转变以后，不在产生相变些力，因此铸件由与薄厚冷却速度不同所形成的热应力起去起主要作用。（3）收缩应力（亦叫机械阻碍应力）：铸件在固态收缩时，因受到铸型.型芯.浇冒口等的阻碍作用而产生的应力叫收缩应力。由于各部分由塑性到弹性状态转变有先有后，型芯等对收缩的阻力将在铸件内造成不均匀的的塑性变形，产生残余应力。收缩应力一般不大，多在打箱后消失。⑷残余应力的分类残余应力的分类有许多种③，如：a）按应力产生的原因，有热应力相变应力•收缩应力。详细内容如上所述。b）按应力方向分有拉应力（力的方向向背的应力），压应力（力的方向相同的应力）。c）按影响区域的大小分有：第一类应力，亦叫宏观应力。它是存在与整个体积或较大尺寸范围内并保持平衡的应力?如沿机床床身导轨纵向分布的拉应力和沿侧臂分布的压应力等。第二类应力，亦叫微观应力。它是存在与一个晶粒或几个晶粒内，并保持平衡的应力。例如：晶粒1.2.3.4.5同处拉应力的应力场中，应力大小为。。从金属物理④可知:各个晶粒所受的切应力与取向因子成正比。假设晶粒1的取向因子最大，则晶粒1切应力最大?若此切应力略大于临界内应力，则晶粒1产生塑性变性。其与个晶粒处于弹性状态。当应力。除掉后，晶粒2.3・4・5均为回复到原状态，但晶粒1产生塑性伸长，不能恢复到原状态，阻碍2.3.4.5晶粒回复，结果晶粒1受拉应力。其余各晶粒受拉应力。这种在几个晶粒间存在并保持平衡的应力，称为第二类残余应力。第三类应力，亦叫超微观应力。它是存在与...
