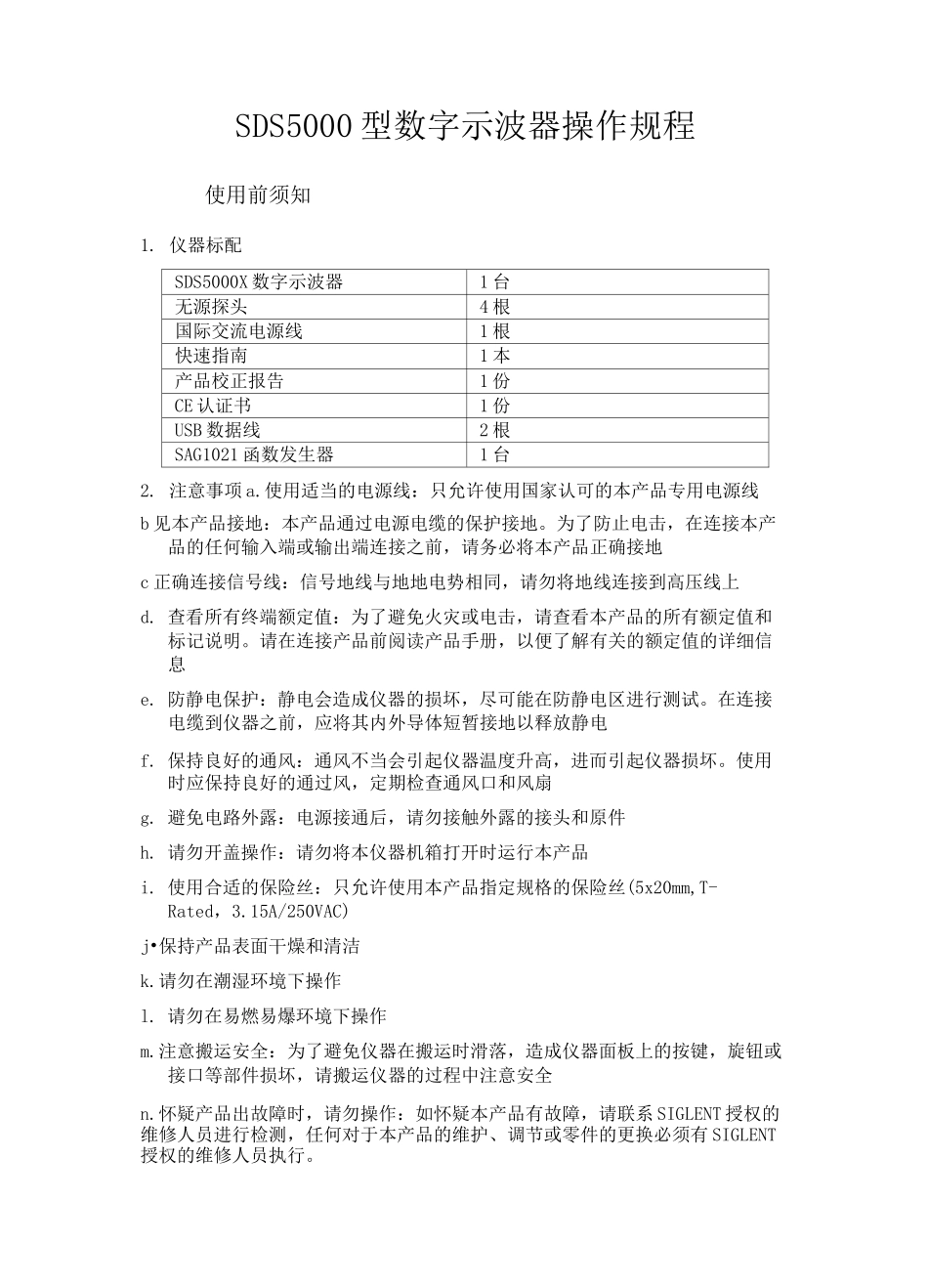

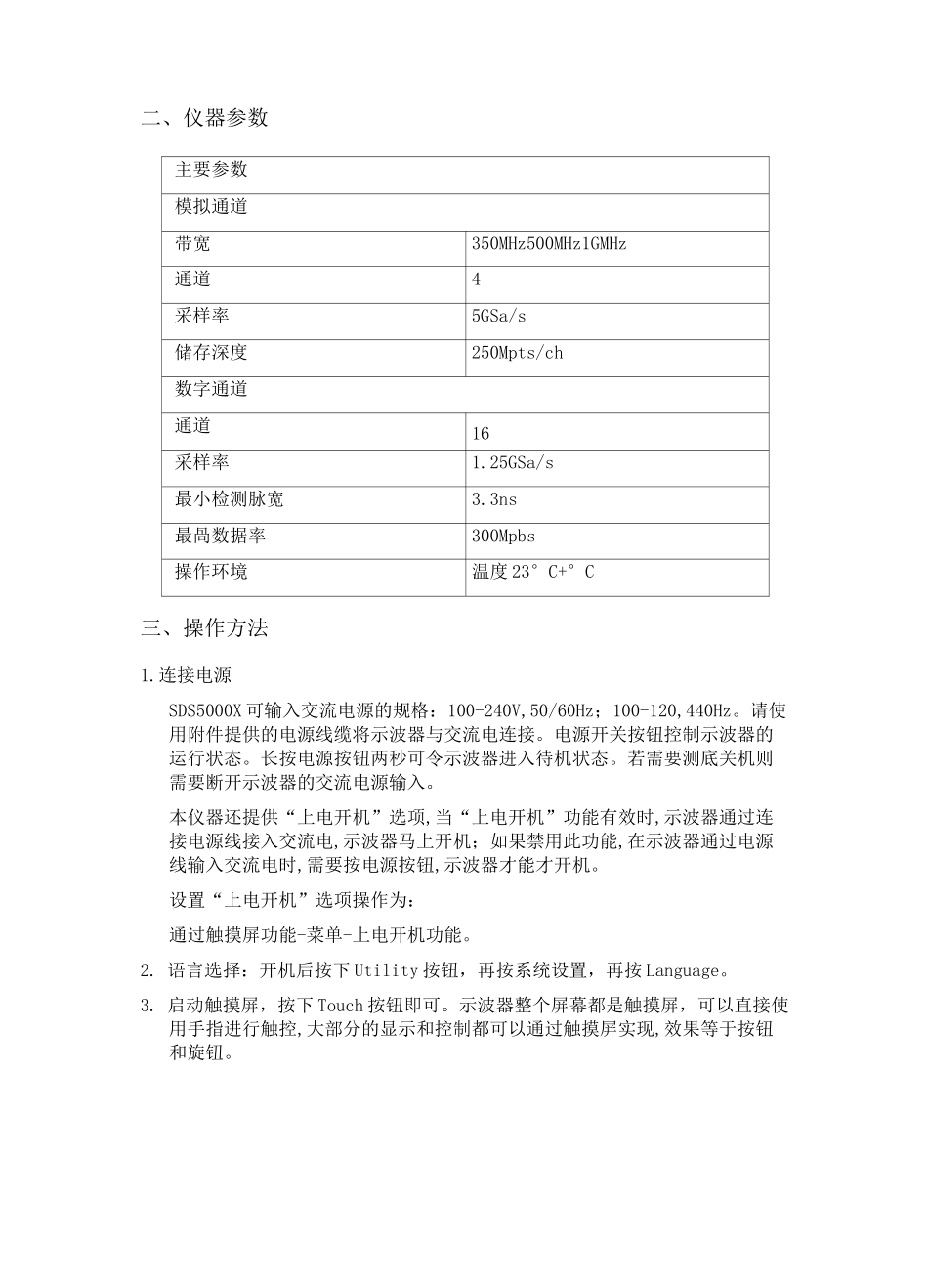

SDS5000型数字示波器操作规程使用前须知1.仪器标配SDS5000X数字示波器1台无源探头4根国际交流电源线1根快速指南1本产品校正报告1份CE认证书1份USB数据线2根SAG1021函数发生器1台2.注意事项a.使用适当的电源线：只允许使用国家认可的本产品专用电源线b见本产品接地：本产品通过电源电缆的保护接地。为了防止电击，在连接本产品的任何输入端或输出端连接之前，请务必将本产品正确接地c正确连接信号线：信号地线与地地电势相同，请勿将地线连接到高压线上d.查看所有终端额定值：为了避免火灾或电击，请查看本产品的所有额定值和标记说明。请在连接产品前阅读产品手册，以便了解有关的额定值的详细信息e.防静电保护：静电会造成仪器的损坏，尽可能在防静电区进行测试。在连接电缆到仪器之前，应将其内外导体短暂接地以释放静电f.保持良好的通风：通风不当会引起仪器温度升高，进而引起仪器损坏。使用时应保持良好的通过风，定期检查通风口和风扇g.避免电路外露：电源接通后，请勿接触外露的接头和原件h.请勿开盖操作：请勿将本仪器机箱打开时运行本产品i.使用合适的保险丝：只允许使用本产品指定规格的保险丝(5x20mm,T-Rated，3.15A/250VAC)j•保持产品表面干燥和清洁k.请勿在潮湿环境下操作l.请勿在易燃易爆环境下操作m.注意搬运安全：为了避免仪器在搬运时滑落，造成仪器面板上的按键，旋钮或接口等部件损坏，请搬运仪器的过程中注意安全n.怀疑产品出故障时，请勿操作：如怀疑本产品有故障，请联系SIGLENT授权的维修人员进行检测，任何对于本产品的维护、调节或零件的更换必须有SIGLENT授权的维修人员执行。二、仪器参数主要参数模拟通道带宽350MHz500MHz1GMHz通道4采样率5GSa/s储存深度250Mpts/ch数字通道通道16采样率1.25GSa/s最小检测脉宽3.3ns最咼数据率300Mpbs操作环境温度23°C+°C三、操作方法1.连接电源SDS5000X可输入交流电源的规格：100-240V,50/60Hz；100-120,440Hz。请使用附件提供的电源线缆将示波器与交流电连接。电源开关按钮控制示波器的运行状态。长按电源按钮两秒可令示波器进入待机状态。若需要测底关机则需要断开示波器的交流电源输入。本仪器还提供“上电开机”选项,当“上电开机”功能有效时,示波器通过连接电源线接入交流电,示波器马上开机；如果禁用此功能,在示波器通过电源线输入交流电时,需要按电源按钮,示波器才能才开机。设置“上电开机”选项操作为：通过触摸屏功能-菜单-上电开机功能。2.语言选择：开机后按下Utility按钮，再按系统设置，再按Language。3.启动触摸屏，按下Touch按钮即可。示波器整个屏幕都是触摸屏，可以直接使用手指进行触控,大部分的显示和控制都可以通过触摸屏实现,效果等于按钮和旋钮。4.开启/关闭通道功能a、按键操作：按下相应的通道按钮（1-4）可以开启通道并显示波形，再次按下即关闭通道波形。b、触摸操作：点击波形区域下方十字光标并选择通道即可开启对应通道波形;点击通道参数区域，在弹出的快捷菜单上点击“关闭”即可关闭该通道。5.垂直系统（Vertical）A、对应通道关闭时，按下此键打开通道波形；当对应通道打开并且处于非激活状态时，按下此按键激活通道；当对应通道打开并处于激活状态，按下此按键关闭波形通道。B、旋转改变offset值，按下此旋钮offset归零。C、旋转改变通道垂直档时（Volt/div）,按下此旋转钮实现垂直档位细调功能的开启或关闭6.模拟通道波形触摸波形参数区在其上方会弹出通道设置的快捷键，可快捷设置垂直档位offset等参数值：触摸快捷菜单上的菜单按钮按键，或前面板上对应的通道按钮按钮可在屏幕右侧弹出通道参数设置对话框。A、当前通道B、触摸开启/关闭C、触摸选择通道耦合方式（直流、交流或接地）D、触摸选择带宽限制（全带宽、200MHz或20MHz）E、触摸设置选择探头衰减比例F、触摸选择输入阻抗G、触摸选择粗调或细调垂直档位H、触摸选择垂直方向的单位I、触摸设置通道时滞J、触摸开启/关闭反相7.水平系统（Timebase）A、旋转改变水平档位（Time/div）；按下此按钮进入Zoom模式，再次按下退出Zoom模式。B、旋转改变水平触发延时；按下此旋钮使水平触发延时归零。C、按下此按键示波器进入（Ro...
