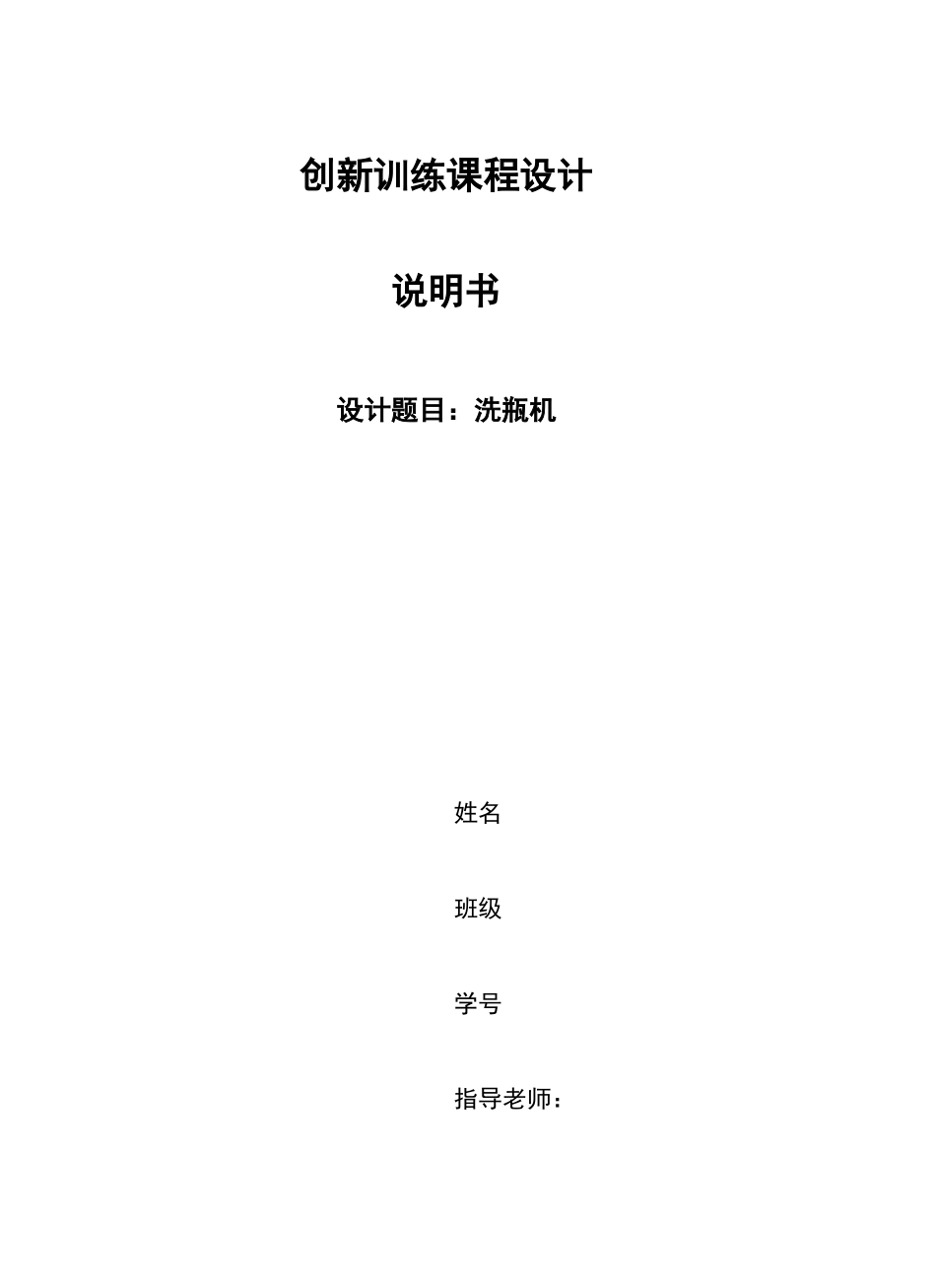

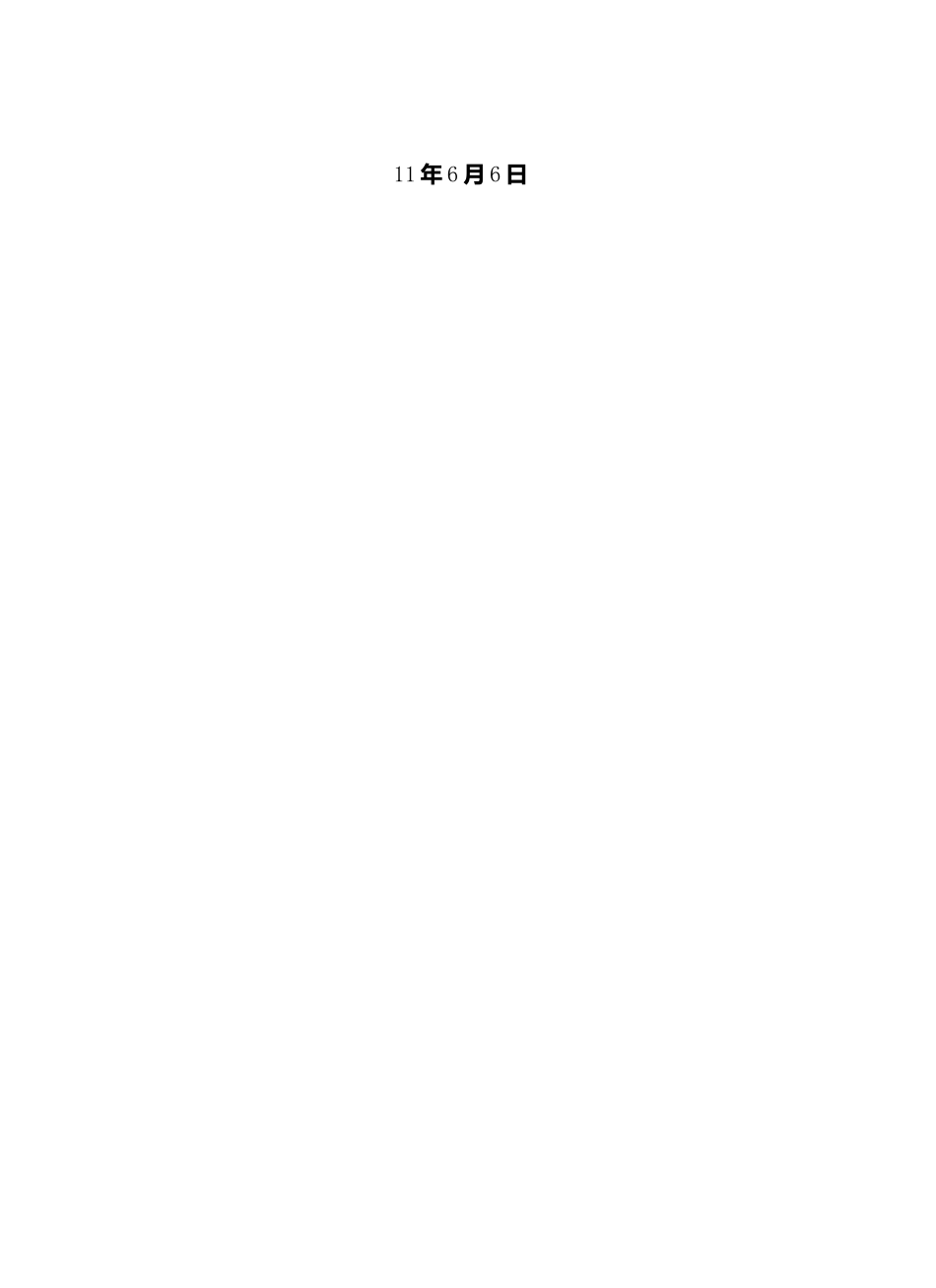

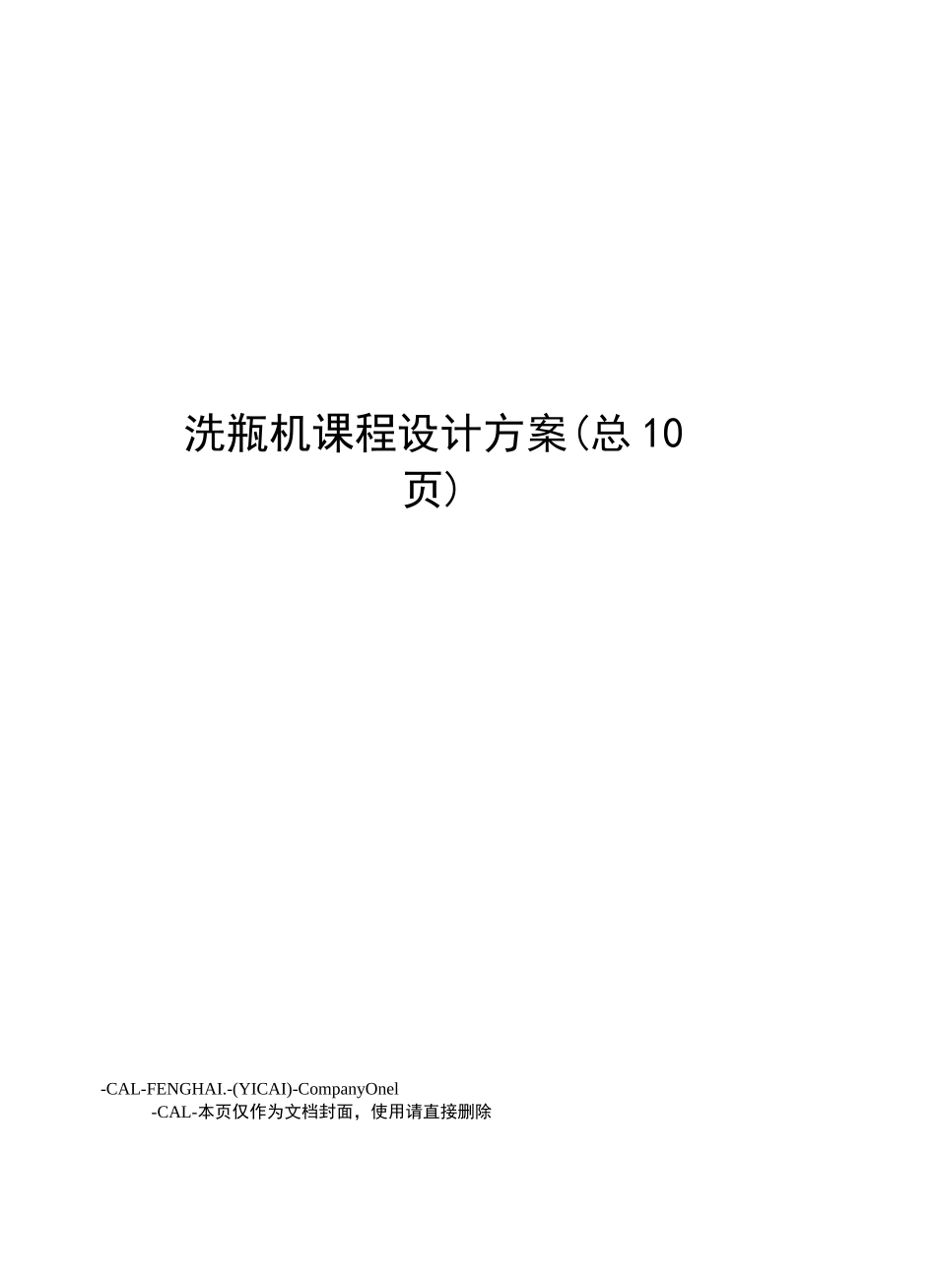

洗瓶机课程设计方案(总10页)-CAL-FENGHAI.-(YICAI)-CompanyOnel-CAL-本页仅作为文档封面,使用请直接删除创新训练课程设计说明书设计题目:洗瓶机姓名班级学号指导老师:11年6月6日……………10…………………………79………………91一、设计任务书二、机械运动方案设计三、机械总体结构设计……6四、主要零部件的设计计算五、洗瓶机原理图六、创意点七、心得与体会八、参考文献设计一、设计任务书(1)设计题目图1洗瓶机工作示意图设计洗瓶机。如图1所示,待洗的瓶子放在两个同向转动的导辊上,导辊带动瓶子旋转。当推头M把瓶子推向前进时,转动着的刷子就把瓶子外面洗净。当前一个瓶子将洗刷完毕时,后一个待洗的瓶子已送入导辊待推。洗瓶机的技术要求见表1。表1洗瓶机的技术要求方案号瓶子尺寸(长x直径)mm,mm工作行程mm生产率个/s急回系数k电动机转速r/minA申100x2006001531440(2)设计任务1.洗瓶机应包括齿轮、平面连杆机构等常用机构或组合机构。2.设计传动系统并确定其传动比分配。3.画出机器的机构运动方案简图和运动循环图。4.设计组合机构实现运动要求,并对从动杆进行运动分析。也可以设计平面连杆机构以实现运动轨迹,并对平面连杆机构进行运动分析。绘出运动线图。5.其他机构的设计计算。6.编写设计计算说明书。(3)设计要求1.工作原理为了清洗瓶子,需将瓶子推入同向转动的导辊上,导辊带动瓶子旋转,推动瓶子沿导辊前进,转动的刷子就将瓶子洗净。它的主要动作是将瓶子沿着导辊推动,瓶子推动过程中将瓶子旋转以及将刷子转动。2.原始数据(1)瓶子尺寸:长度L=100mm,直径D=200mm。(2)推进距离S=600mm,推瓶机构应使推移接近均匀的速度推瓶,平稳地接触和脱离瓶子,然后推头快速返回原位,准备进入第二个工作循环。(3)按生产率每分钟3个的要求,推程的平均速度v=45mm/s,返回时的平均速度为工作时的平均速度的三倍。(4)电动机转速为1440r/min。(5)急回系数3。二、机械运动方案设计(1)分析设计要求可知:洗瓶机主要由推瓶机构、导辊机构、转刷机构组成。设计的推瓶机构应使推头M以接近均匀的速度推瓶,平稳地接触和脱离瓶子,然后,推头快速返回原位,准备第二个工作循环。根据设计要求,推头M可走图2所示轨迹,而且推头M在工作行程中应作匀速直线运动,在工作段前后可有变速运动,回程时有急回。图2推头M运动轨迹对这种运动要求,若用单一的常用机构是不容易实现的,通常要把若干个基本机构组合,起来,设计组合机构。在设计组合机构时,一般可首先考虑选择满足轨迹要求的机构(基础机构),而沿轨迹运动时的速度要求,则通过改变基础机构主动件的运动速度来满足,也就是让它与一个输出变速度的附加机构组合。(2)推瓶机构选择推瓶机构的方案:根据前述设计要求,推瓶机构应为一具有急回特性的机构,为了提高工作效率,一是行程速比变化系数K尽量大一些;在推程(即工作行程)中,应使推头作直线运动,或者近似直线运动,以保证工作的稳定性,这些运动要求并不一定都能得到满足,但是必须保证推瓶中推头的运动轨迹至少为近似直线,以此保证安全性。推头的运动要求主要是满足急回特性,能满足急回特性的机构主要有曲柄滑块机构,曲柄转动导杆机构和曲柄摆动导杆机构。运用前述设计的思想方法,再考虑到机构的急回特性和推头做往复直线运动的特点,所以根据要求,本机构采用了摆动导杆机构。1.摆动导杆机构方案结构特点:曲柄的整转可以带动摆杆左右摆动,以实现推瓶的作用。在这个机构中可以通过曲柄转向的设置实现两种速度比,即前进时间大于返回时间和返回时间大于前进时间,如图3图3如图所示,若清洗区位于摆动导杆右侧时,则当曲柄为顺时针转动时,可以实现推瓶推瓶时间长,返回时间长的效果,可以达到工作的平稳性与高效性。另外,此机构结构简单,急回特性显着,便于制作。(3)清洗区方案设计当瓶子进入清洗区域后,可以以多种的运动方式实现过程,可以是圆周运动,也可以是直线运动。所以我们可以用双辊清洗机构,其根据两根导棍的同时同向转动带动瓶子的转动这一原理设计的,在这个机构中瓶子沿着本身轴线做直线运动,在工作效率上较其他机构具有一定的优势,而且能够很好的保证工作...
